ماسفت BST70A

ویژگی‌ها
Part NumberBST70A
پکیجTO-92 variant
Channel TypeN-Channel
مشخصات فنیVDS: 80 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

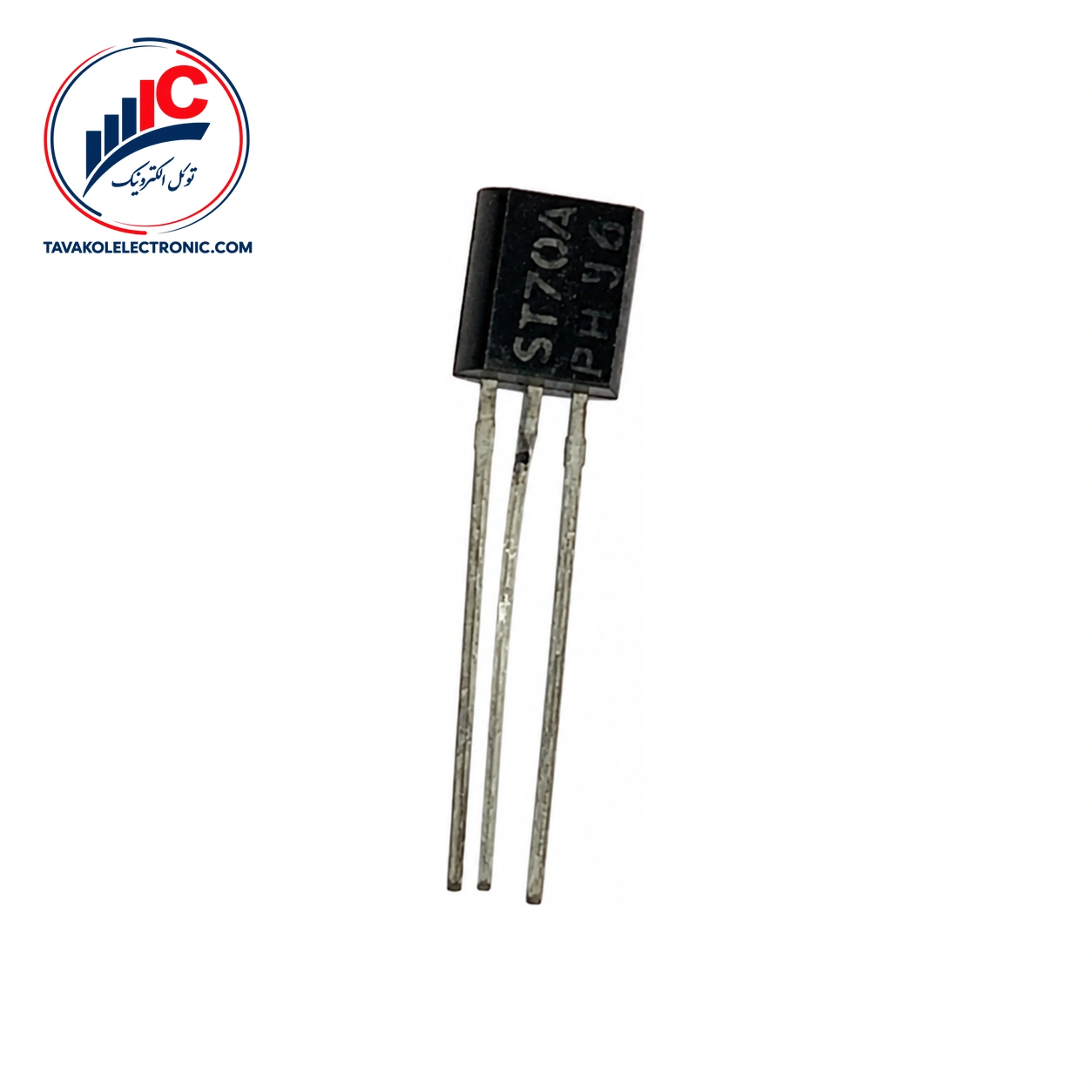

معرفی ماسفت BST70A

BST70A محصول NXP یک ترانزیستور ماسفت N-channel از نوع enhancement-mode با ساختار عمودی D-MOS است. این قطعه برای درایور رله، درایورهای سرعت‌بالا و درایور ترانسفورماتور خطی در نظر گرفته شده است.

این مدل در پکیج TO-92 variant عرضه می‌شود. پیش از مونتاژ یا جایگزینی، پکیج قطعه روی برد و مشخصات موردنیاز مدار را با این ماسفت مقایسه کنید.

ویژگی‌های کلیدی BST70A

مقاومت درین-سورس در حالت روشن برای این قطعه، مقدار معمولی 2.0 Ω و مقدار حداکثر 4.0 Ω دارد. این مقادیر در ID = 500 mA و VGS = 10 V مشخص شده‌اند. زمان روشن‌شدن حداکثر 10 ns و زمان خاموش‌شدن حداکثر 15 ns است.


مشخصات فنی BST70A

ولتاژ آستانه گیت این ماسفت حداقل 1.5 V تا حداکثر 3.5 V است. این مشخصه در ID = 1 mA و VDS = VGS تعیین شده و نباید به‌تنهایی به‌عنوان ولتاژ روشن‌شدن کامل ماسفت در نظر گرفته شود. ترانسفر ادمیتانس معمولی نیز 300 mS است که در ID = 500 mA و VDS = 15 V بیان شده است.

پارامتر مقدار
نوع کانال N-channel enhancement mode vertical D-MOS
پکیج TO-92 variant
مقاومت روشن typ. 2.0 Ω؛ max. 4.0 Ω در ID = 500 mA و VGS = 10 V
آستانه گیت min. 1.5 V تا max. 3.5 V
زمان روشن/خاموش max. 10 ns / max. 15 ns

حداکثر VDS برابر 80 V و حداکثر VGS با درین باز برابر 20 V است. هر دو مقدار، حد مطلق مجاز هستند و نباید به‌عنوان ولتاژ کاری عادی استفاده شوند. حداکثر جریان درین DC برابر 0.5 A و حداکثر جریان پیک برابر 1.0 A اعلام شده است.

حداکثر توان تلفاتی کل 1 W در دمای محیط 25 °C است. محدوده دمای ذخیره‌سازی از −65 تا +150 °C و حداکثر دمای پیوند 150 °C اعلام شده است.


کاربردهای ماسفت BST70A

این ماسفت برای درایور رله، درایورهای سرعت‌بالا و درایور ترانسفورماتور خطی کاربرد دارد. مقاومت روشن، زمان‌های سوئیچینگ و شرایط آزمون مربوط به آن‌ها از شاخص‌های مهم برای مقایسه این قطعه با نیاز مدار هستند.


قیمت و خرید BST70A

برای خرید ماسفت BST70A می‌توانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، انتخاب قطعه مناسب را ساده‌تر می‌کند.


پرسش‌های متداول درباره BST70A

BST70A چه نوع ماسفتی است؟

این ماسفت یک ترانزیستور N-channel از نوع enhancement-mode با ساختار عمودی D-MOS است و برای درایور رله، درایورهای سرعت‌بالا و درایور ترانسفورماتور خطی در نظر گرفته شده است.

پکیج BST70A چیست؟

پکیج این قطعه TO-92 variant است. نوع پکیج را پیش از مونتاژ یا جایگزینی با قطعه موجود و نیاز برد مقایسه کنید.

حدود مهم BST70A کدام‌اند؟

حداکثر VDS برابر 80 V، حداکثر جریان DC برابر 0.5 A و حداکثر جریان پیک برابر 1.0 A است. این مقادیر حد مطلق مجاز هستند و مشخصه کار عادی محسوب نمی‌شوند.


جمع‌بندی و سفارش BST70A

اگر برای درایور رله، درایور سرعت‌بالا یا درایور ترانسفورماتور خطی به ماسفت N-channel در پکیج TO-92 variant نیاز دارید، این قطعه گزینه‌ای قابل بررسی است. مقاومت روشن، زمان‌های روشن و خاموش، ولتاژ آستانه و حدود مطلق را با شرایط مدار خود مقایسه کنید. سپس برای استعلام قیمت و موجودی روز، بررسی پارت‌نامبر و ثبت سفارش با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number

BST70A

پکیج

TO-92 variant

Channel Type

N-Channel

مشخصات فنی

VDS: 80 V
