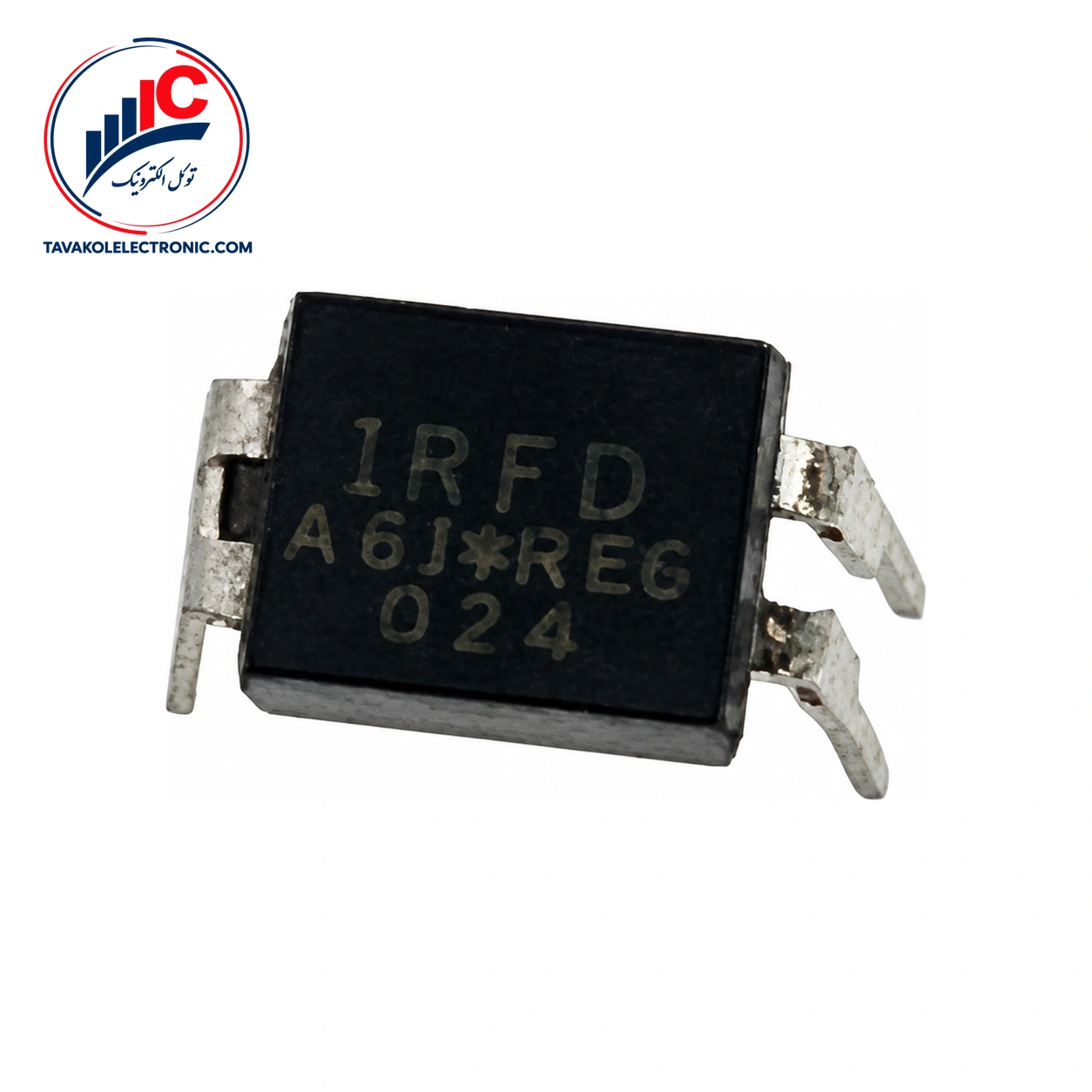

ماسفت IRFD024 از محصولات Vishay / Siliconix و یک HEXFET Power MOSFET است. این قطعه با پکیج 4-pin DIP و case style برابر HD-1 عرضه میشود. ساختار 4پایه، فاصله پایههای 0.1 اینچ و قابلیت نصب ماشینی، از مشخصات مهم آن برای بررسی پیش از سفارش هستند. تطبیق دقیق پارتنامبر و پکیج با قطعه موردنیاز، قبل از خرید اهمیت دارد.
مهمترین مشخصههای الکتریکی این ماسفت در جدول زیر آمده است. مقادیر ولتاژ شکست و مقاومت روشن، همراه با شرایط آزمون خود معنا دارند و هنگام بررسی مدار باید همان شرایط در نظر گرفته شود.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | HEXFET Power MOSFET | — |
| پکیج | 4-pin DIP، HD-1 | فاصله پایهها 0.1 اینچ |
| ولتاژ شکست درین به سورس | حداقل 60 V | VGS=0 V، ID=250 µA |
| مقاومت روشن استاتیک | حداکثر 0.10 Ω | VGS=10 V، ID=1.5 A |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS=VGS، ID=250 µA |
ولتاژ آستانه گیت از 2.0 V حداقل تا 4.0 V حداکثر است. این بازه بهتنهایی به معنی روشنشدن کامل قطعه در هر ولتاژ گیت نیست، زیرا با شرط VDS=VGS و ID=250 µA تعریف شده است. ترارسانایی مستقیم حداقل 0.90 S در VDS=25 V و ID=1.5 A مشخص شده است.
بار کل گیت حداکثر 25 nC با شرط ID=17 A است. زمان تأخیر روشنشدن بهصورت معمول 13 ns و زمان خیز بهصورت معمول 58 ns اعلام شدهاند. هر دو زمان در VDD=30 V، ID=17 A، RG=18 Ω و RD=1.7 Ω تعریف شدهاند؛ بنابراین برای مقایسه باید شرایط آزمون نیز لحاظ شود.
پکیج 4-pin DIP، HD-1 و فاصله پایههای 0.1 اینچ، از نخستین مواردی هستند که باید هنگام تطبیق با برد بررسی شوند. همچنین، مقاومت حرارتی اتصال به محیط حداکثر 120°C/W است و در ارزیابی شرایط حرارتی قطعه باید مورد توجه قرار گیرد.
برخی اعداد مربوط به جریان، ولتاژ گیت، دما و توان، محدودیت مطلق هستند و نباید بهعنوان مشخصه کاری عادی تفسیر شوند. حداکثر جریان پیوسته 2.5 A در دمای محیط 25°C و با VGS=10 V، و 1.8 A در دمای محیط 100°C و با VGS=10 V است. جریان پالسی 20 A نیز به محدودیت دمای اتصال وابسته است.
حداکثر ولتاژ گیت به سورس ±20 V، محدوده دمای اتصال از 55- تا 175+ درجه سلسیوس و حداکثر توان تلفاتی 1.3 W در دمای محیط 25°C، همگی در گروه حدود مطلق قرار میگیرند. طراحی نهایی باید شرایط واقعی مدار و مدیریت حرارت را در نظر بگیرد.
برای خرید ماسفت IRFD024، قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش این قطعه بهصورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیشفاکتور وجود دارد. محصول با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام میگیرد.
این ماسفت یک HEXFET Power MOSFET با پکیج 4-pin DIP، ولتاژ شکست درین به سورس حداقل 60 V و مقاومت روشن استاتیک حداکثر 0.10 Ω است. ولتاژ آستانه، بار گیت، زمانهای سوئیچینگ و حدود مطلق باید همراه با شرایط آزمون و نیاز مدار بررسی شوند. برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
این ماسفت یک HEXFET Power MOSFET از Vishay / Siliconix است که در پکیج 4-pin DIP با case style HD-1 ارائه میشود.
پکیج آن 4-pin DIP، HD-1 است و فاصله پایهها 0.1 اینچ اعلام شده است. پیش از سفارش، پکیج و پارتنامبر را با نمونه موردنیاز تطبیق دهید.
خیر. مقدار 20 A یک حد مطلق برای جریان پالسی است و با محدودیت دمای اتصال همراه است؛ بنابراین نباید آن را جریان کاری پیوسته در نظر گرفت.
| Part Number | IRFD024 |
|---|---|
| پکیج | DIP |
| مشخصات فنی | VDS: 60 V, ID: 2.5 A |
