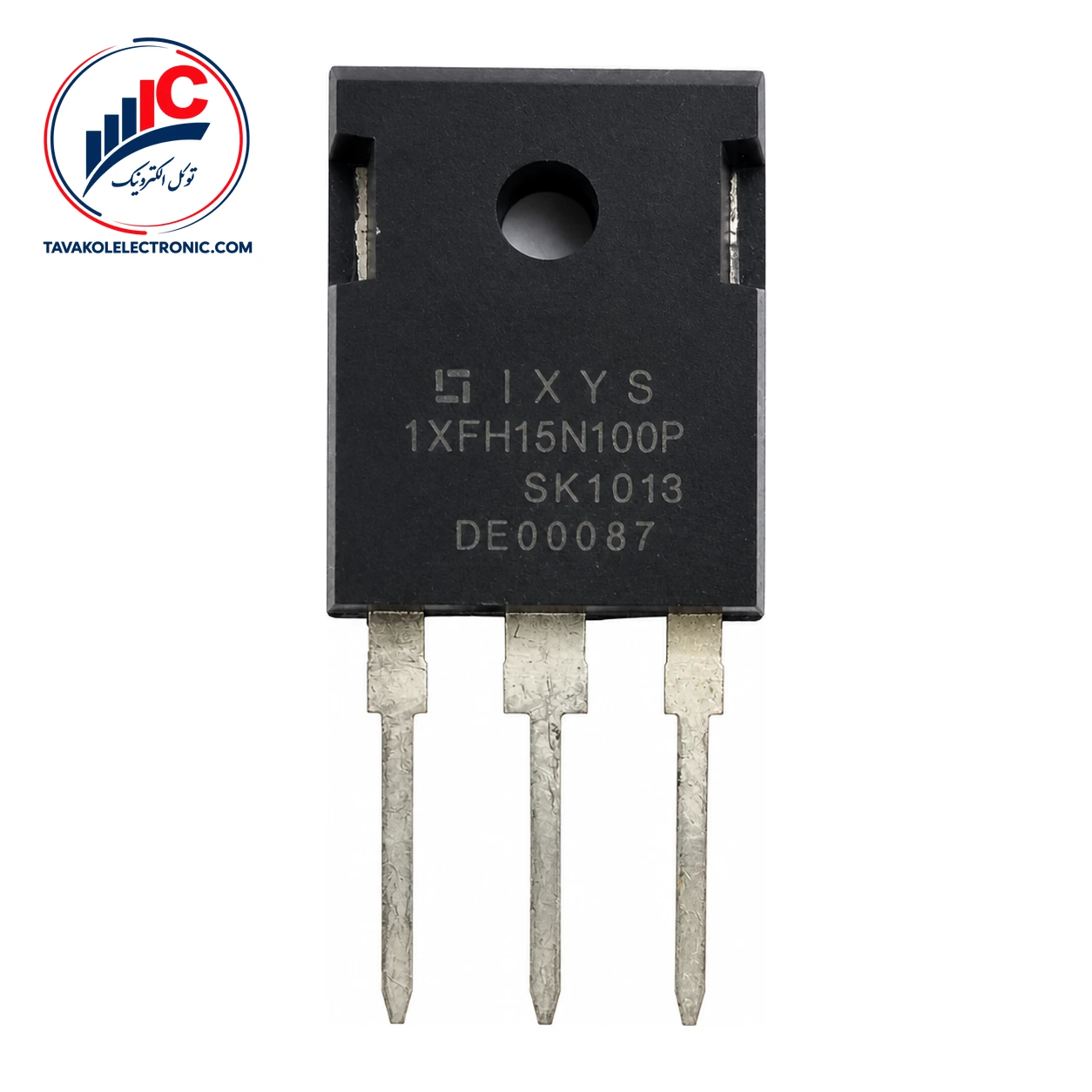

ماسفت IXFH15N100P

ویژگی‌ها
Part NumberIXFH15N100P
پکیجTO-247 (IXFH
Channel TypeN-Channel
مشخصات فنیVDS: 1000 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IXFH15N100P

IXFH15N100P ساخت IXYS، یک ماسفت قدرت N-Channel از نوع Enhancement Mode است. این قطعه با قابلیت تحمل آوالانچ و دیود داخلی سریع عرضه می‌شود و برای مدارهای سوئیچینگ قدرت مناسب است.

پکیج این مدل TO-247 (IXFH) است. هنگام طراحی یا جایگزینی، نوع پکیج، نوع کانال و شرایط واقعی مدار را با نیاز خود تطبیق دهید.

برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.


مشخصات فنی ماسفت IXFH15N100P

مهم‌ترین مشخصات فنی در جدول زیر آمده‌اند. مقادیر دارای شرط آزمون، فقط در همان شرایط قابل تفسیر هستند.

پارامتر مقدار / توضیح
نوع کانال N-Channel Enhancement Mode
پکیج TO-247 (IXFH)
مقاومت روشن Drain-Source 670 mΩ تیپیک، 760 mΩ حداکثر؛ VGS = 10 V و ID = 0.5 × ID25
ولتاژ آستانه گیت 3.5 V حداقل تا 6.5 V حداکثر؛ TJ = 25°C
ظرفیت ورودی 5140 pF؛ VGS = 0 V، VDS = 25 V و f = 1 MHz
شارژ کل گیت 97 nC؛ VGS = 10 V و TJ = 25°C

ویژگی‌های کلیدی IXFH15N100P

مقاومت روشن Drain-Source، ظرفیت ورودی و شارژ گیت از پارامترهای مهم برای مقایسه این قطعه در مدارهای قدرت هستند. ترارسانایی مستقیم آن 6.5 S حداقل و 10.5 S تیپیک است؛ این مقدار در VDS = 20 V، جریان ID برابر با 0.5 × ID25 و TJ = 25°C مشخص شده است.

در آزمون سوئیچینگ مقاومتی، زمان تأخیر روشن‌شدن 41 ns و زمان Rise برابر با 44 ns است. این نتایج با VGS = 10 V، VDS = 0.5 × VDSS، ID = 0.5 × ID25 و مقاومت گیت خارجی 2 Ω، در TJ = 25°C به‌دست آمده‌اند. ولتاژ آستانه گیت نیز بین 3.5 V حداقل و 6.5 V حداکثر قرار دارد و به‌تنهایی نشان‌دهنده روشن‌شدن کامل قطعه نیست.


کاربردهای IXFH15N100P در مدارهای قدرت

این مدل برای منابع تغذیه سوئیچینگ و رزونانسی، مبدل‌های DC-DC، درایورهای لیزر، کنترل موتورهای AC و DC و سامانه‌های رباتیک و سروو معرفی شده است. دیود داخلی قطعه نیز مشخصات مشخصی دارد: ولتاژ مستقیم Source-Drain حداکثر 1.5 V و زمان بازیابی معکوس آن حداکثر 300 ns است؛ هر دو مقدار با شرایط آزمون تعیین‌شده باید بررسی شوند.

ولتاژ شکست Drain-Source برابر 1000 V یک مقدار حد مجاز است، نه ولتاژ کاری پیوسته. این مقدار با VGS = 0 V و ID = 1 mA مشخص شده است. جریان Drain حداکثر 15 A نیز در شرایط ID25 و دمای کیس 25°C تعریف شده و نباید برای تمام شرایط کاری مدار تعمیم داده شود.

نکات انتخاب و تطبیق قطعه

ولتاژ گیت-سورس پیوسته ±30 V و بازه دمای پیوند −55 تا +150°C در گروه حدود مجاز قرار می‌گیرند. در بررسی نهایی، تلفات، درایو گیت، خنک‌کاری و شرایط بار را جداگانه با نیاز مدار مقایسه کنید.


قیمت و خرید ماسفت IXFH15N100P

برای استعلام قیمت و موجودی روز IXFH15N100P با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.

پیش از سفارش، پارت‌نامبر، پکیج TO-247 (IXFH) و نوع کانال را با قطعه موردنیاز خود تطبیق دهید. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


جمع‌بندی و سفارش

این ماسفت قدرت N-Channel با پکیج TO-247، دیود داخلی سریع و مشخصات مناسب برای منابع تغذیه، مبدل‌های DC-DC، کنترل موتور و سامانه‌های رباتیک است. برای دریافت قیمت، موجودی و پیش‌فاکتور، اطلاعات قطعه موردنیاز را به کارشناسان توکل الکترونیک اعلام کنید.


سؤالات متداول درباره ماسفت

IXFH15N100P چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت N-Channel از نوع Enhancement Mode است و با قابلیت تحمل آوالانچ و دیود داخلی سریع عرضه می‌شود.

پکیج این مدل چیست؟

پکیج آن TO-247 (IXFH) است. پیش از نصب یا جایگزینی، تطبیق پکیج و نیازمندی‌های مدار را بررسی کنید.

آیا مقدار 1000 V ولتاژ کاری عادی است؟

خیر. مقدار 1000 V به‌عنوان ولتاژ شکست و حد مجاز با شرایط آزمون مشخص ارائه شده و نباید بدون بررسی مدار، ولتاژ کاری پیوسته فرض شود.

توضیحات تکمیلی

Part Number

IXFH15N100P

پکیج

TO-247 (IXFH

Channel Type

N-Channel

مشخصات فنی

VDS: 1000 V
