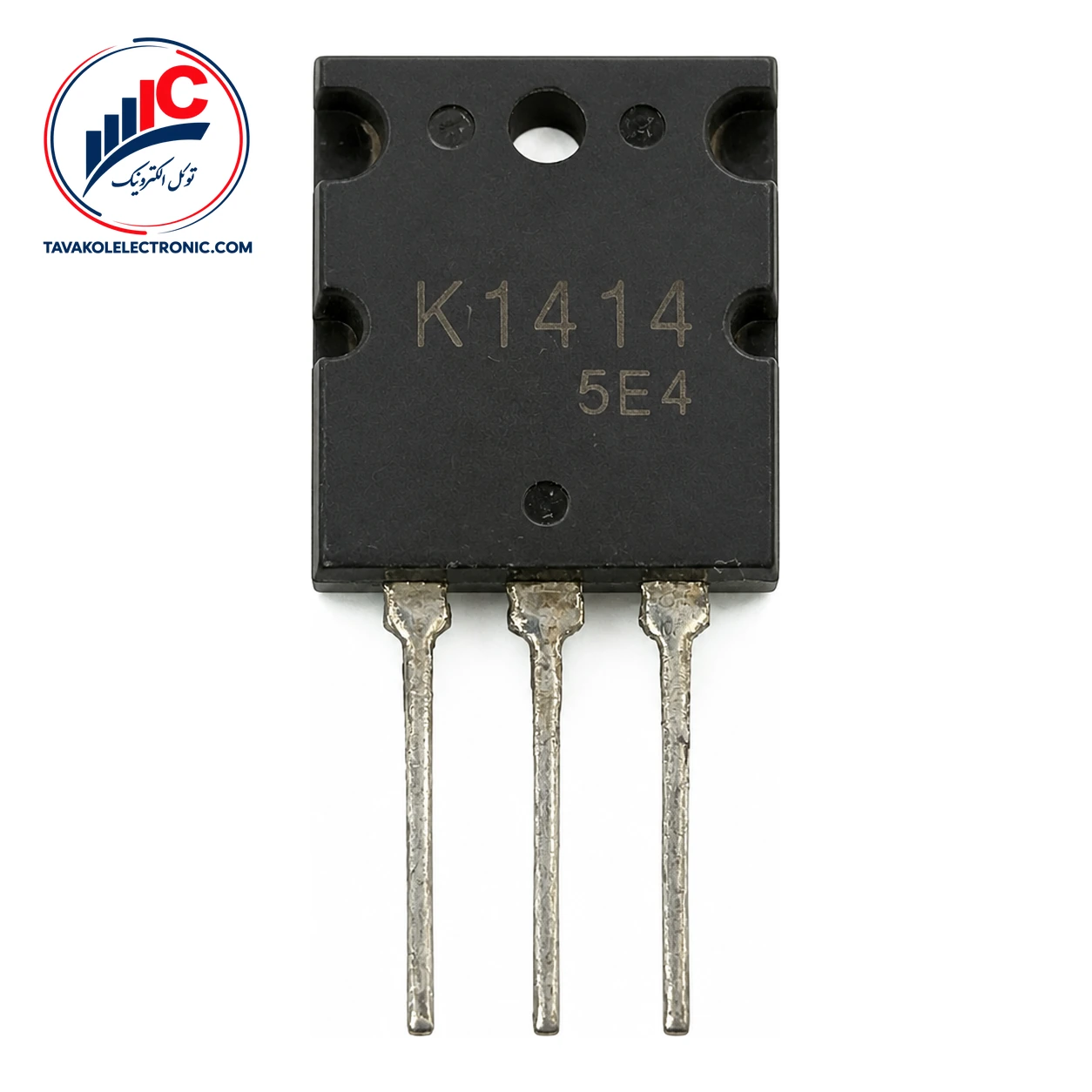

ماسفت 2SK1414 از محصولات Sanyo و یک ماسفت سیلیکونی کانال N است که برای کاربردهای سوئیچینگ با سرعت بسیار بالا طراحی شده است. پکیج این قطعه TO-3PBL است؛ بنابراین هنگام انتخاب، تطبیق دقیق پارت‌نامبر و نوع نصب با طراحی موجود اهمیت دارد.
این مدل برای پروژه‌هایی مناسب است که سرعت سوئیچینگ و بررسی دقیق شرایط کاری در آن‌ها اهمیت دارد. مشخصات درج‌شده در جدول زیر، مهم‌ترین اطلاعات قابل استفاده برای مقایسه و انتخاب این قطعه را نشان می‌دهد.
| مشخصه | مقدار |
|---|---|
| نوع کانال و ساختار | ماسفت سیلیکونی کانال N |
| کاربرد | سوئیچینگ با سرعت بسیار بالا |
| پکیج | TO-3PBL |
| مقاومت روشن حالت استاتیک | 2.5 Ω معمولی؛ 3.5 Ω حداکثر، در ID = 3 A و VGS = 10 V |
| ولتاژ شکست drain-to-source | حداقل 1500 V، در ID = 1 mA و VGS = 0 |
| ظرفیت ورودی | 1100 pF معمولی، در VDS = 20 V و f = 1 MHz |
برای ارزیابی عملکرد سوئیچینگ، زمان‌های اندازه‌گیری‌شده نیز اهمیت دارند. زمان تأخیر روشن‌شدن 2SK1414 به‌صورت معمولی 25 ns، زمان خیز 85 ns، زمان تأخیر خاموش‌شدن 155 ns و زمان افت 95 ns اعلام شده است. این مقادیر تحت مدار آزمون مشخص و در دمای Ta = 25°C به دست آمده‌اند؛ بنابراین مقایسه آن‌ها باید با توجه به همان شرایط انجام شود.
مقاومت روشن حالت استاتیک این قطعه 2.5 Ω به‌صورت معمولی و 3.5 Ω به‌صورت حداکثر است. این مشخصه در جریان ID = 3 A و ولتاژ VGS = 10 V تعریف شده و نباید بدون توجه به شرایط آزمون، به تمام وضعیت‌های کاری تعمیم داده شود. ظرفیت ورودی معمولی 1100 pF نیز در VDS = 20 V و فرکانس 1 MHz مشخص شده است.
در بخش مقادیر مطلق، ولتاژ drain-to-source حداکثر 1500 V و ولتاژ gate-to-source حداکثر ±20 V است. جریان drain پیوسته حداکثر 6 A و جریان پالسی حداکثر 12 A با PW ≤ 10 µs و duty cycle ≤ 1% اعلام شده است. این اعداد حد مجاز هستند، نه مشخصه عملکرد عادی یا پیشنهاد طراحی بدون بررسی مدار و دفع حرارت.
توان تلفاتی مجاز در شرایط مشخص 3.5 W است و مقدار 200 W با دمای بدنه Tc = 25°C اعلام شده است. حداکثر دمای کانال نیز 150°C است. رعایت شرایط حرارتی، جریان، ولتاژ و شکل موج در زمان استفاده از ماسفت ضروری است.
برای استعلام قیمت و موجودی روز 2SK1414 با توکل الکترونیک تماس بگیرید. این قطعه با امکان فروش تکی و تعدادی عرضه میشود و برای خرید عمده و تأمین شرکتی نیز می‌توان درخواست پیش‌فاکتور کرد. پیش از نهایی‌کردن سفارش، بررسی پارت‌نامبر و پکیج TO-3PBL را با نمونه یا طراحی خود تطبیق دهید.
توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند. برای خرید ماسفت و دریافت راهنمایی درباره موجودی، تعداد موردنیاز و شرایط تأمین، اطلاعات سفارش خود را ارسال کنید. حضور فیزیکی فروشگاه در بازار جمهوری تهران نیز امکان پیگیری حضوری را فراهم می‌کند.
2SK1414 یک ماسفت سیلیکونی کانال N از Sanyo است که برای کاربردهای سوئیچینگ با سرعت بسیار بالا در نظر گرفته شده و در پکیج TO-3PBL ارائه میشود.
مقاومت drain-to-source روشن حالت استاتیک این قطعه 2.5 Ω به‌صورت معمولی و 3.5 Ω به‌صورت حداکثر است؛ این مقادیر در ID = 3 A، VGS = 10 V و Ta = 25°C مشخص شده‌اند.
خیر. مقدار 1500 V در بخش مشخصات مطلق به‌عنوان حداکثر ولتاژ drain-to-source آمده است. ولتاژ شکست drain-to-source نیز حداقل 1500 V، با شرایط آزمون ID = 1 mA و VGS = 0، اعلام شده است.
این ماسفت یک ماسفت کانال N سیلیکونی Sanyo با پکیج TO-3PBL، کاربرد سوئیچینگ فوق‌سریع، ظرفیت ورودی 1100 pF معمولی و ولتاژ شکست drain-to-source حداقل 1500 V است. برای دریافت قیمت، موجودی و پیش‌فاکتور، تعداد موردنیاز و پارت‌نامبر دقیق را به توکل الکترونیک اعلام کنید.
| Part Number | 2SK1414 |
|---|---|
| پکیج | TO-3PBL |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1500 V, ID: 6 A |
ماسفت 2SK1414
