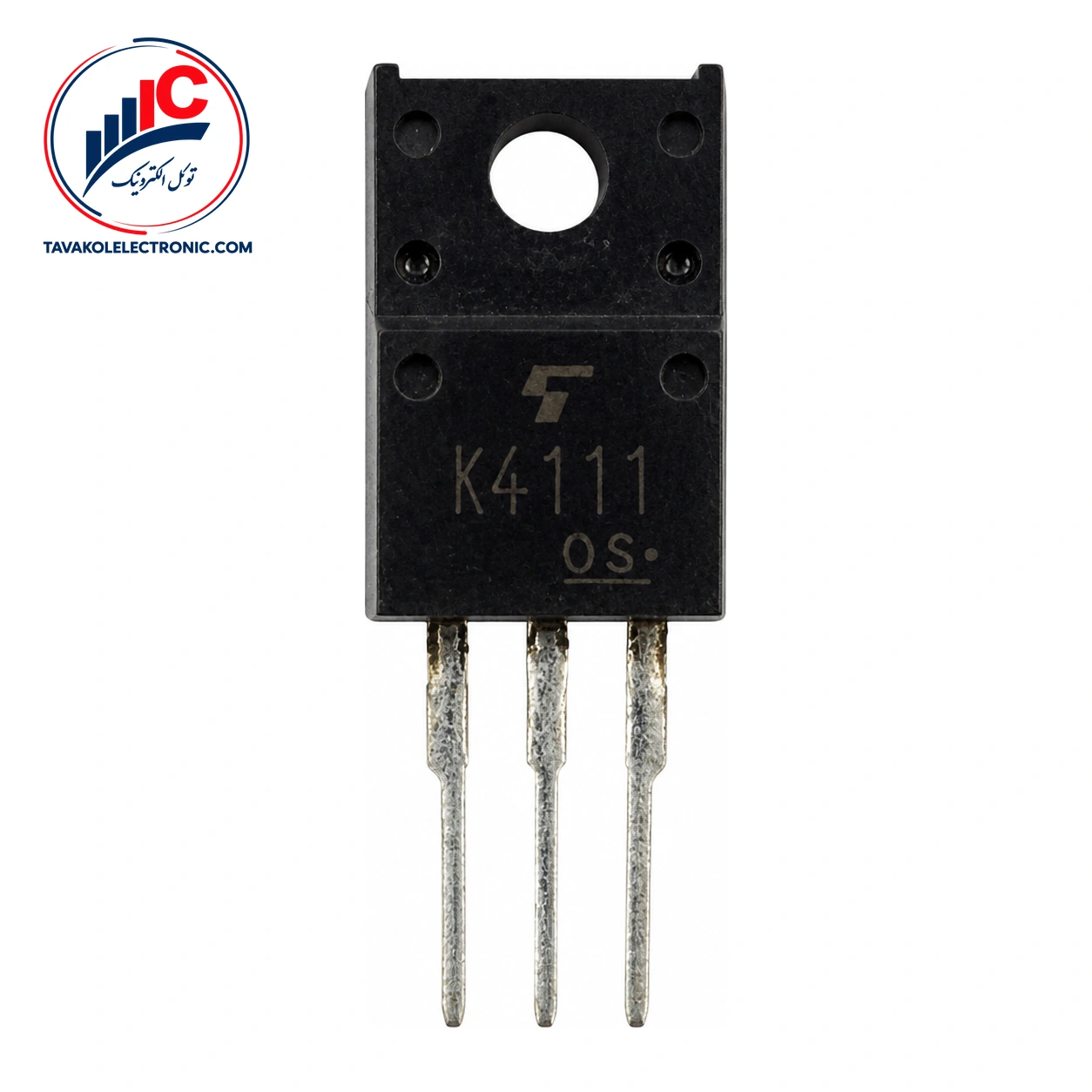

2SK4111 محصول Toshiba و یک ماسفت سیلیکونی کانال N، حالت افزایشی و از نوع π-MOSVI است. این قطعه برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.
در انتخاب این مدل، مقاومت روشن‌بودن درین-سورس، ولتاژ آستانه گیت، شارژ گیت و زمان‌های کلیدزنی از پارامترهای مهم هستند. مقدارهای اعلام‌شده برای این مشخصات، وابسته به شرایط آزمون هستند و باید همراه با همان شرایط خوانده شوند.
مهم‌ترین اطلاعات قابل استفاده برای انتخاب این قطعه در جدول زیر آمده است:
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع قطعه | ماسفت سیلیکونی کانال N، حالت افزایشی | π-MOSVI |
| مقاومت روشن‌بودن درین-سورس | 0.54 Ω معمولی؛ 0.75 Ω حداکثر | VGS = 10 V، ID = 5 A، Ta = 25°C |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS = 10 V، ID = 1 mA، Ta = 25°C |
| شارژ کل گیت | 42 nC معمولی | VDD حدود 400 V، VGS = 10 V، ID = 10 A، Ta = 25°C |
مقاومت روشن‌بودن درین-سورس در شرایط تعیین‌شده، 0.54 Ω به‌صورت معمولی و 0.75 Ω به‌صورت حداکثر است. ترارسانایی مستقیم نیز در شرایط VDS = 10 V، ID = 5 A و Ta = 25°C، مقدار معمولی 8.5 S دارد.
پکیج قطعه JEITA SC-67 است و Toshiba برای آن نام‌گذاری 2-10R1B را به‌کار می‌برد. نقشه بسته‌بندی دیتاشیت سه پایه را نشان می‌دهد؛ بنابراین پیش از نصب یا جایگزینی، تطبیق دقیق پکیج و نحوه اتصال با برد موجود اهمیت دارد.
زمان خیز معمولی 22 ns، زمان روشن‌شدن معمولی 50 ns و زمان خاموش‌شدن معمولی 180 ns اعلام شده است. این مقادیر در شرایط مشخصی شامل ID = 5 A، تغییر VGS از 0 تا 10 V، بار RL = 40 Ω و VDD حدود 200 V به‌دست آمده‌اند؛ بنابراین نباید بدون توجه به شرایط مدار به عملکرد واقعی تعمیم داده شوند.
جریان قطع درین حداکثر 100 μA است که در VDS = 600 V، VGS = 0 V و Ta = 25°C مشخص شده است. این مقدار نیز باید در کنار شرایط آزمون تفسیر شود.
ولتاژ درین-سورس 600 V، جریان DC برابر 10 A و جریان پالسی 40 A، حد مجاز مطلق هستند؛ جریان پالسی با مدت 1 ms تعریف شده است. این اعداد مشخصه کار عادی نیستند. ولتاژ گیت-سورس نیز حداکثر ±30 V و دمای کانال حداکثر 150°C، هر دو در دسته حدود مجاز مطلق قرار می‌گیرند.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش نیز ارائه میشود.
پیش از ثبت سفارش، نوع پکیج، شرایط کاری مدار و مشخصات مورد نیاز درایو گیت را بررسی کنید. برای آشنایی با گزینه‌های این دسته، میتوانید عبارت انواع ماسفت را نیز بررسی کنید. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از راه‌های دریافت خدمات از توکل الکترونیک است.
این قطعه یک ماسفت سیلیکونی کانال N، حالت افزایشی و از نوع π-MOSVI است که برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.
پکیج آن JEITA SC-67 است و نام‌گذاری Toshiba برای آن 2-10R1B اعلام شده است. نقشه بسته‌بندی سه پایه را نشان می‌دهد.
خیر. این دو مقدار به‌ترتیب حد مجاز مطلق ولتاژ درین-سورس و جریان DC هستند و نباید به‌عنوان شرایط کار عادی یا تضمین عملکرد مدار در نظر گرفته شوند.
2SK4111 یک ماسفت کانال N با پکیج JEITA SC-67، مقاومت روشن‌بودن 0.54 Ω معمولی و کاربرد مشخص در رگولاتورهای سوئیچینگ است. برای سفارش، پارت‌نامبر و شرایط فنی مدار را با اطلاعات این صفحه تطبیق دهید و سپس برای دریافت قیمت، موجودی روز یا پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK4111 |
|---|---|
| پکیج | JEITA SC-67; Toshiba 2-10R1B |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V |
