ماسفت این ماسفت از محصولات Advanced Power Electronics و یک ماسفت قدرت enhancement-mode با دو کانال N و P است. وجود هر دو نوع کانال در یک قطعه، آن را برای طراحیهایی مناسب میکند که به انتخاب میان ساختار N-channel و P-channel در بخش قدرت نیاز دارند. این قطعه در پکیج PDIP-8 عرضه میشود؛ بنابراین بررسی نوع نصب و تطبیق پایهها با برد، پیش از سفارش اهمیت دارد.
در انتخاب این ماسفت، پارامترهایی مانند ولتاژ شکست درین-سورس، مقاومت روشن، شارژ گیت و زمان تأخیر روشنشدن را با نیاز مدار مقایسه کنید. اعداد اعلامشده برای کانال N و P یکسان نیستند و باید مشخصات کانال مورد استفاده جداگانه بررسی شود.
مقادیر اصلی این قطعه در جدول زیر خلاصه شده است:
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | N و P-channel enhancement-mode | ماسفت قدرت دوکاناله |
| پکیج | PDIP-8 | نوع نصب اعلامشده |
| ولتاژ شکست N-channel | حداقل 30 V | VGS=0 V، در 25°C |
| ولتاژ شکست P-channel | حداقل -30 V | VGS=0 V، در 25°C |
| مقاومت روشن N-channel | حداکثر 27 mΩ | VGS=10 V، ID=7 A، در 25°C |
| مقاومت روشن P-channel | حداکثر 49 mΩ | VGS=-10 V، ID=-5 A، در 25°C |
مقاومت روشن، یک مقدار حداکثری است و با شرایط مشخصشده اندازهگیری شده است؛ بنابراین برای طراحی نهایی، ولتاژ گیت و جریان کانال باید با شرایط واقعی مدار مقایسه شود. همچنین جریانهای 7 A برای کانال N و 5- A برای کانال P در محدوده مشخصات حدی قرار میگیرند و نباید بهعنوان جریان کاری تضمینشده در همه شرایط در نظر گرفته شوند.
شارژ گیت کل کانال N برابر 9 nC بهصورت تیپیک و 13 nC بهصورت حداکثری است. برای کانال P نیز شارژ گیت کل 9 nC تیپیک و 15 nC حداکثری اعلام شده است. این مقادیر هنگام ارزیابی مدار راهانداز گیت و سرعت سوئیچینگ اهمیت دارند.
زمان تأخیر روشنشدن کانال N مقدار تیپیک 6 ns و برای کانال P مقدار تیپیک 10 ns است. ولتاژ آستانه گیت کانال N نیز از حداقل 1 V تا حداکثر 3 V مشخص شده است. توجه داشته باشید ولتاژ آستانه، معیار مستقیمی برای تعیین روشنشدن کامل ماسفت در جریان کاری مدار نیست.
مقاومت حرارتی اتصال به محیط حداکثر 62.5 °C/W است؛ این مقدار با نصب روی پد مسی یک اینچ مربعی از برد FR4 بیان شده و شرایط نصب در تفسیر حرارتی آن نقش دارد. محدوده دمای اتصال و ولتاژ گیت-سورس نیز در بخش مشخصات حدی قرار میگیرند و باید بهعنوان محدودیت مطلق بررسی شوند، نه شرایط کار عادی.
برای مقایسه گزینههای همرده و مشاهده ماسفتهای موجود، نوع کانال، پکیج و شرایط ولتاژ گیت را در کنار نیاز مدار خود بررسی کنید. شباهت ظاهری پکیج بهتنهایی برای انتخاب قطعه کافی نیست.
برای استعلام قیمت و موجودی روز AP4501GSD با توکل الکترونیک تماس بگیرید. فروش این قطعه بهصورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیشفاکتور وجود دارد. توکل الکترونیک با حضور فیزیکی در بازار جمهوری تهران، ارسال به سراسر کشور و ضمانت اصالت کالا، سفارش قطعات الکترونیکی را پشتیبانی میکند.
پیش از ثبت سفارش، پارتنامبر AP4501GSD و پکیج PDIP-8 را با نیاز پروژه تطبیق دهید. در صورت نیاز، امکان بررسی پارتنامبر قبل از سفارش وجود دارد تا انتخاب قطعه بر اساس شناسه دقیق انجام شود.
این قطعه یک ماسفت قدرت enhancement-mode با هر دو کانال N و P است و در پکیج PDIP-8 ارائه میشود.
مقاومت روشن کانال N حداکثر 27 mΩ در VGS=10 V و ID=7 A است. برای کانال P، این مقدار حداکثر 49 mΩ در VGS=-10 V و ID=-5 A اعلام شده است.
خیر. جریان 7 A برای کانال N و 5- A برای کانال P در اطلاعات حدی قرار دارند و نباید بدون بررسی شرایط حرارتی، برد و مدار بهعنوان جریان کاری عمومی استفاده شوند.
AP4501GSD یک ماسفت دوکاناله N و P با پکیج PDIP-8، ولتاژ شکست حداقل 30 V برای هر کانال با پلاریته مربوط و مقاومت روشن پایین در شرایط مشخصشده است. برای دریافت قیمت، موجودی روز و راهنمایی پیش از خرید، پارتنامبر دقیق را به توکل الکترونیک اعلام کنید.
| Part Number | AP4501GSD |
|---|---|
| پکیج | PDIP-8 |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 30 V, ID: 7 A |
درمورد این محصول دیدگاه درج کنید.

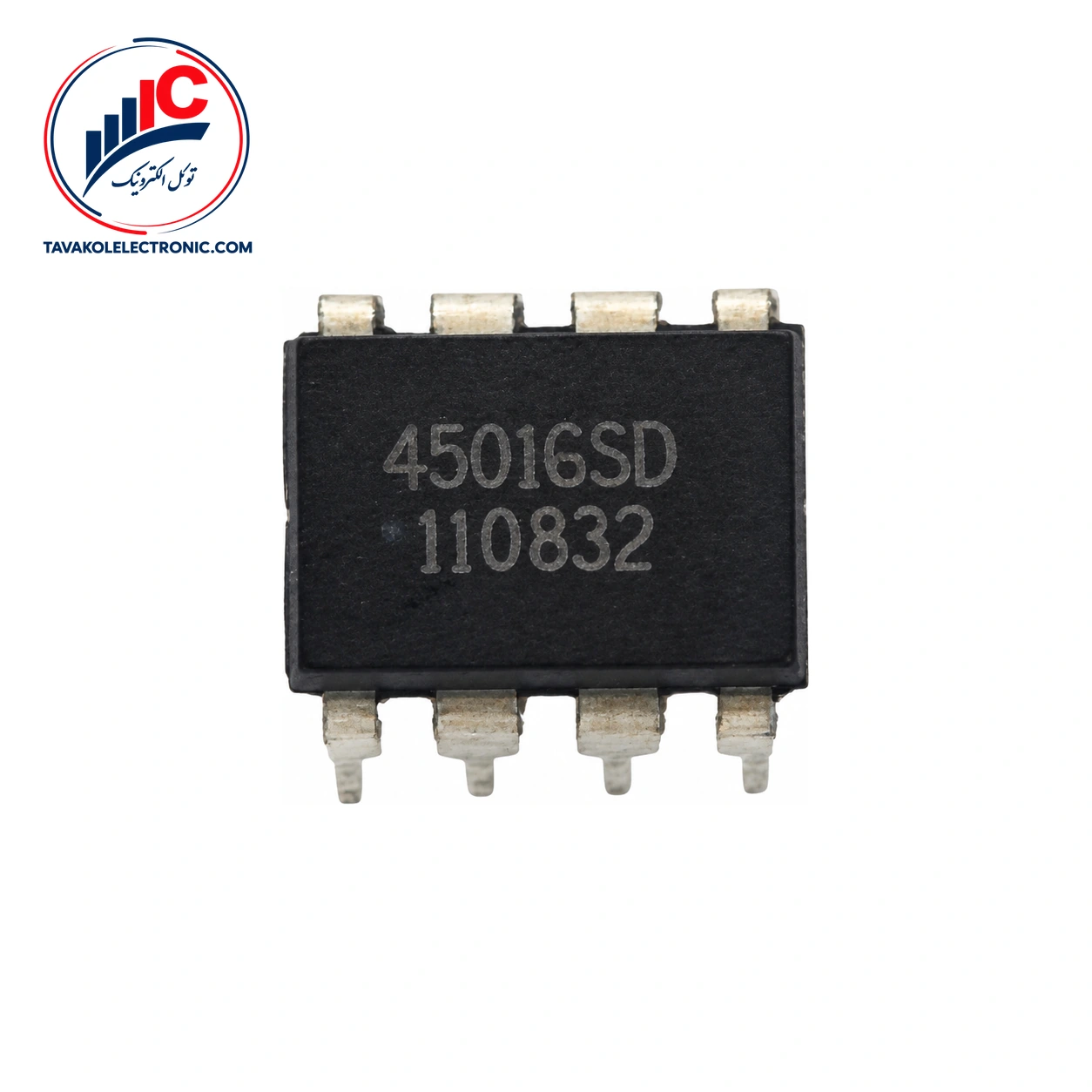

ماسفت AP4501GSD
