ماسفت 2SK739 یک MOSFET قدرت سیلیکونی کانال N از NEC است که برای سوئیچینگ سریع طراحی شده است. این قطعه با درایو گیت 4V و مشخصه Logic Level، برای مدارهایی مناسب است که کنترل گیت با ولتاژ پایین‌تر انجام میشود.
این ماسفت از نوع N-channel silicon power MOS FET است و برای کاربردهای سوئیچینگ قدرت، کنترل عملگرها و مدارهای پالسی مناسب است. مشخصه Fast Switching در کنار درایو گیت 4V، آن را برای طراحی‌هایی که به پاسخ سوئیچینگ سریع و کنترل منطقی گیت نیاز دارند، قابل بررسی می‌کند.
مقاومت روشنایی درین به سورس در شرایط VGS = 10V و ID = 1A، مقدار معمولی 0.17Ω و مقدار حداکثری 0.25Ω دارد. در درایو Logic Level با VGS = 4V و ID = 0.8A، این مقاومت 0.22Ω به‌صورت معمولی و 0.35Ω به‌صورت حداکثری اعلام شده است.
| پارامتر | مقدار یا توضیح |
|---|---|
| نوع قطعه | ماسفت قدرت سیلیکونی کانال N |
| درایو گیت | 4V، Logic Level |
| مقاومت روشنایی | 0.17Ω معمولی، 0.25Ω حداکثری در VGS=10V و ID=1A |
| ظرفیت ورودی | 550pF معمولی در VDS=10V و فرکانس 1MHz |
| ظرفیت خروجی | 200pF معمولی در VDS=10V و فرکانس 1MHz |
| ولتاژ درین به سورس | 60V، فقط به‌عنوان حد مطلق مجاز |
نقشه پکیج 2SK739 سه پایه اصلی را نشان می‌دهد و یک فین درین نیز برای اتصال درین در نظر گرفته شده است. ترتیب پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس؛ فین با عنوان درین مشخص شده است. پیش از نصب، این ترتیب را با برد، سوکت یا طراحی PCB خود تطبیق دهید.
وجود فین درین باعث میشود بررسی نقشه مکانیکی قطعه قبل از لحیم‌کاری اهمیت داشته باشد. اگر قطعه جایگزین یک نمونه موجود در مدار است، تطبیق شماره پایه‌ها و شکل نصب را فقط بر اساس شباهت ظاهری انجام ندهید.
ولتاژ درین به سورس 60V، ولتاژ گیت به سورس ±20V و جریان پیوسته درین ±2.0A، همگی در رده حد مطلق مجاز قرار دارند و نباید به‌عنوان مقدار کاری عادی در نظر گرفته شوند. جریان پیک درین نیز ±8.0A است که برای پالس 300 میکروثانیه و چرخه کاری حداکثر 10 درصد اعلام شده است.
توان تلفاتی کل حداکثر 20W و دمای کانال حداکثر 150°C است. این مقادیر محدودیت طراحی هستند و انتخاب هیت‌سینک، مسیر مسی، درایور گیت و شرایط واقعی مدار باید جداگانه بررسی شود. بازه دمای نگهداری قطعه نیز از 55- تا 150+ درجه سانتی‌گراد اعلام شده است.
این ماسفت برای منابع تغذیه سوئیچینگ، کنترل عملگرها و مدارهای پالسی مناسب است. در طراحی‌هایی که درایو گیت 4V در دسترس است، مقدار مقاومت روشنایی در شرایط Logic Level می‌تواند یکی از پارامترهای مهم مقایسه باشد. برای سوئیچینگ با گیت 10V نیز مشخصه مقاومت روشنایی جداگانه ارائه شده است.
ظرفیت ورودی 550pF و ظرفیت خروجی 200pF، هر دو به‌صورت معمولی در VDS=10V، VGS=0 و فرکانس 1MHz، در ارزیابی رفتار سوئیچینگ و طراحی درایور گیت قابل توجه هستند. این مقادیر را باید همراه با فرکانس کاری و ساختار واقعی مدار تحلیل کرد، نه به‌صورت مستقل.
برای مقایسه قطعات هم‌رده و مشاهده ماسفت، مشخصات ولتاژ گیت، مقاومت روشنایی و ترتیب پایه‌ها را با نیاز مدار خود تطبیق دهید.
برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه میشود.
بله، برای این قطعه درایو گیت 4V و مشخصه Logic Level اعلام شده است. مقاومت روشنایی آن در شرایط VGS=4V و جریان ID=0.8A نیز به‌صورت جداگانه مشخص شده است.
پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. فین قطعه نیز به‌عنوان درین مشخص شده و باید پیش از نصب با نقشه پکیج تطبیق داده شود.
این ماسفت یک ماسفت قدرت کانال N با سوئیچینگ سریع، درایو گیت 4V و کاربرد در منابع تغذیه سوئیچینگ، کنترل عملگرها و مدارهای پالسی است. پیش از خرید، نوع کانال، شرایط درایو، مقاومت روشنایی، محدودیت‌های مطلق و ترتیب پایه‌ها را با طراحی خود مقایسه کنید.
| Part Number | 2SK739 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 2.0 A |

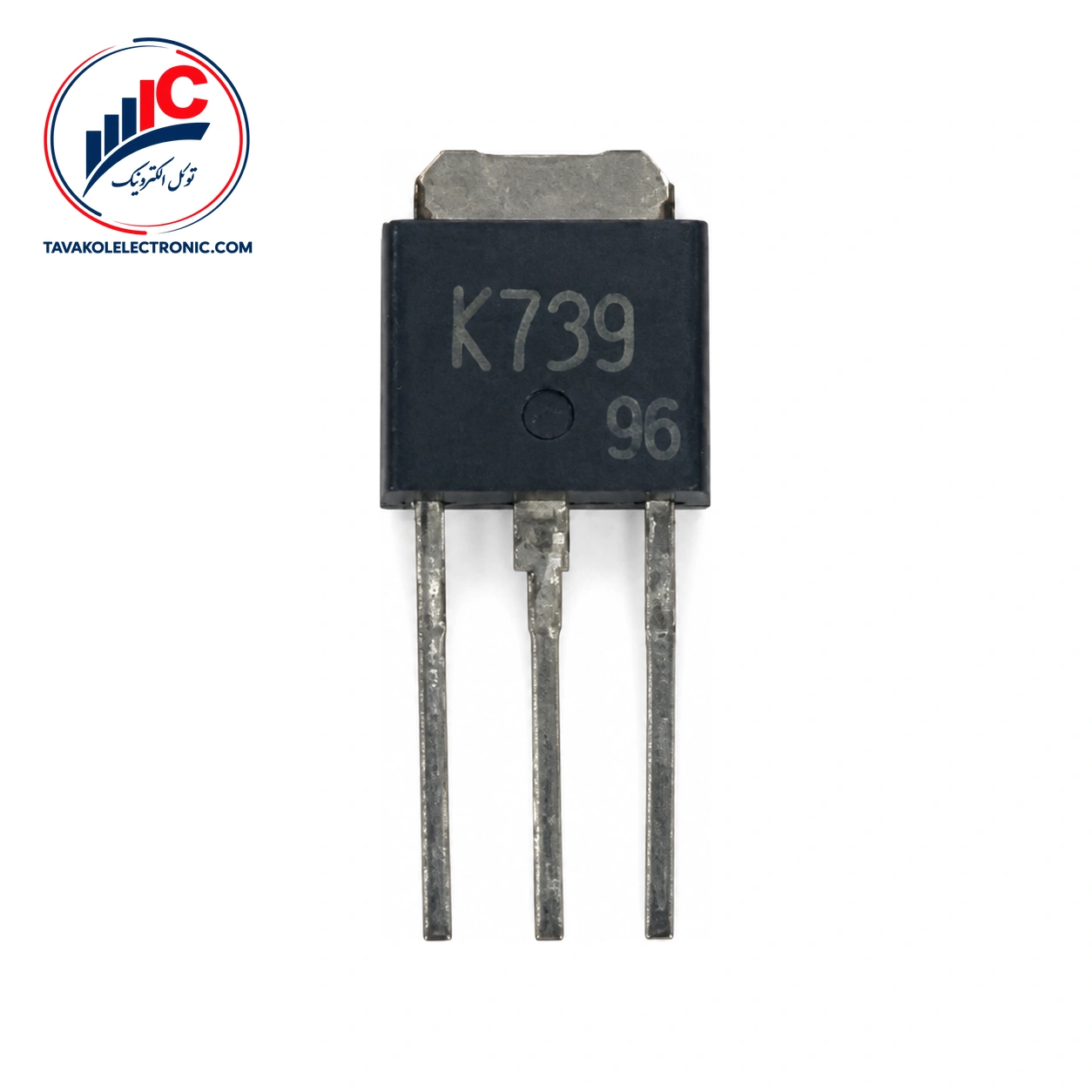

ماسفت 2SK739
