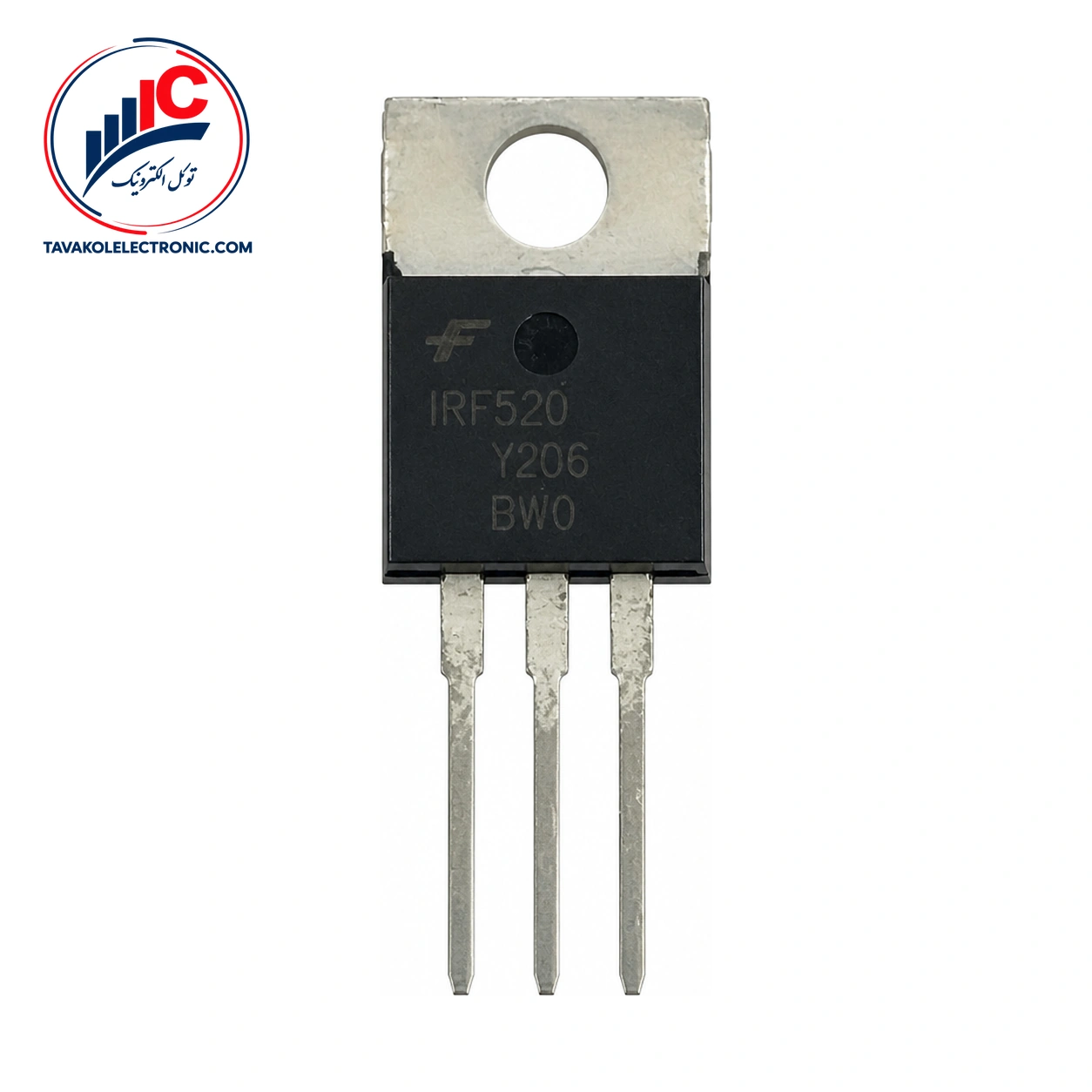

ماسفت IRF520 محصول STMicroelectronics و یک ترانزیستور قدرت MOS از نوع کانال N با حالت افزایشی است. این قطعه در پکیج TO-220 ارائه میشود و برای مدارهایی مناسب است که به سوئیچینگ جریان بالا و سرعت بالا نیاز دارند. هنگام انتخاب، نوع کانال، پکیج، ولتاژ درین-سورس، جریان بار و روش راه‌اندازی گیت را با نیاز مدار تطبیق دهید.
ولتاژ درین-سورس این قطعه 100 V است و این مقدار با شرط VGS = 0 مشخص شده است. جریان درین در حالت روشن حداقل 10 A اعلام شده، اما باید بر اساس شرایط آزمون درج‌شده بررسی شود. مقاومت روشن درین-سورس نیز در VGS = 10 V و ID = 5 A، مقدار معمولی 0.23 Ω و حداکثر 0.27 Ω دارد.
ولتاژ آستانه گیت 2 V حداقل، 2.9 V معمولی و 4 V حداکثر است؛ این مقدار با روشن‌شدن کامل قطعه یکسان نیست و باید همراه با شرایط درایو گیت بررسی شود. بار کل گیت 15 nC معمولی و 25 nC حداکثر است و برای ارزیابی توانایی درایور گیت اهمیت دارد.
| مشخصه | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | کانال N، حالت افزایشی | ترانزیستور قدرت MOS |
| پکیج | TO-220 | مشخصه نصب قطعه |
| ولتاژ درین-سورس | 100 V | VGS = 0 |
| مقاومت روشن | 0.23 Ω معمولی؛ 0.27 Ω حداکثر | VGS = 10 V، ID = 5 A |
| بار کل گیت | 15 nC معمولی؛ 25 nC حداکثر | ID = 10 A، VGS = 10 V |
این ماسفت برای سوئیچینگ جریان بالا و سرعت بالا، درایور سلونوئید و رله، رگولاتورها، مبدل‌های DC-DC و DC-AC، کنترل موتور، تقویت‌کننده‌های صوتی و کاربردهای خودرویی مشخص شده است. انتخاب نهایی باید با توجه به ولتاژ مدار، جریان بار، سرعت سوئیچینگ و توانایی مدار درایور گیت انجام شود.
زمان روشن‌شدن 10 ns معمولی و 15 ns حداکثر است. زمان تأخیر خاموش‌شدن نیز 25 ns معمولی و 40 ns حداکثر اعلام شده است؛ هر دو پارامتر در شرایط آزمون VDD = 50 V، ID = 5 A، RGS = 4.7 Ω و VGS = 10 V اندازه‌گیری شده‌اند. ظرفیت ورودی 330 pF معمولی و 450 pF حداکثر است و با VDS = 25 V، فرکانس 1 MHz و VGS = 0 مشخص شده است.
ولتاژ شکست درین-سورس حداقل 100 V است. مقدار ±20 V برای ولتاژ گیت-سورس، حد مطلق مجاز است و نباید به‌عنوان مقدار کاری عادی در نظر گرفته شود. همچنین جریان پیوسته 10 A در دمای کیس 25 °C و 7 A در دمای کیس 100 °C در محدوده حداکثرهای مجاز قرار دارند؛ بنابراین بدون بررسی شرایط حرارتی و مدار، نباید آن‌ها را جریان تضمین‌شده در همه کاربردها دانست. حداکثر دمای کاری پیوند نیز 175 °C است.
برای خرید ماسفت، پارت‌نامبر IRF520 و پکیج TO-220 را با نیاز مدار و فهرست قطعات خود تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. همچنین امکان دریافت پیش‌فاکتور، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران وجود دارد.
این قطعه با ضمانت اصالت کالا عرضه میشود. پیش از ثبت سفارش، بررسی پارت‌نامبر و شرایط تأمین امکان‌پذیر است تا قطعه انتخاب‌شده با نیاز خرید شما مطابقت داشته باشد.
این قطعه یک ترانزیستور قدرت MOS کانال N با حالت افزایشی و پکیج TO-220 است. ولتاژ درین-سورس آن 100 V اعلام شده است.
مقاومت روشن در شرایط VGS = 10 V و ID = 5 A، مقدار معمولی 0.23 Ω و حداکثر 0.27 Ω دارد. جریان درین در حالت روشن نیز حداقل 10 A است و باید با توجه به شرایط آزمون بررسی شود.
کاربردهای مشخص‌شده شامل سوئیچینگ جریان بالا و سرعت بالا، درایور رله و سلونوئید، رگولاتور، مبدل‌های DC-DC و DC-AC، کنترل موتور، تقویت‌کننده صوتی و کاربردهای خودرویی است.
IRF520 یک ماسفت کانال N قدرت با پکیج TO-220، ولتاژ درین-سورس 100 V و مقاومت روشن 0.23 Ω معمولی در شرایط مشخص است. بار گیت، زمان‌های سوئیچینگ، ظرفیت ورودی و حدود مجاز ولتاژ و جریان، اطلاعات مهمی برای بررسی سازگاری با مدار هستند. برای دریافت قیمت و موجودی روز و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| Part Number | IRF520 |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 10 A |
