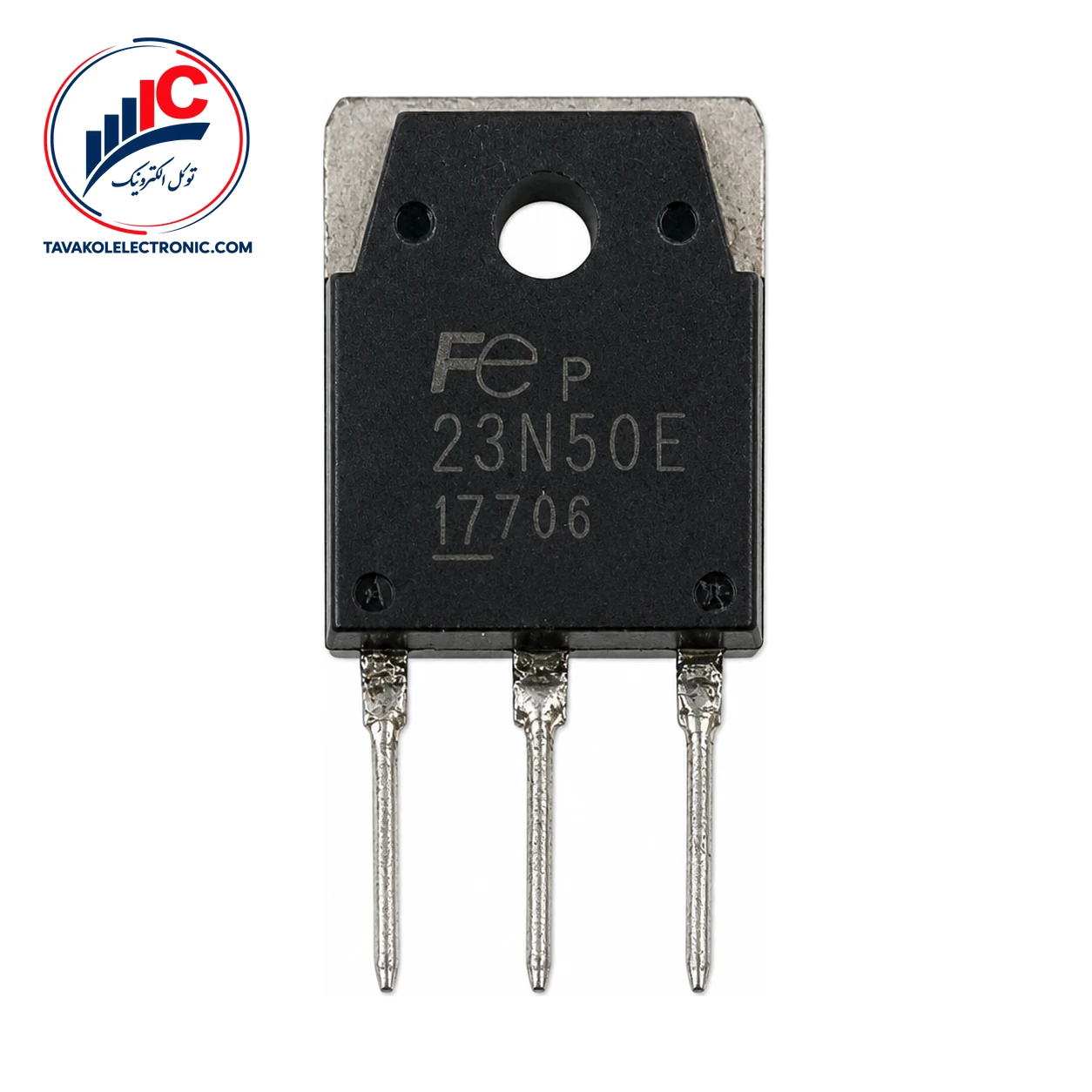

ماسفت FMH23N50E از محصولات Fuji Electric، یک ماسفت قدرت سیلیکونی کانال N است که در پکیج TO-3P(Q) عرضه میشود. این قطعه برای طراحانی مناسب است که هنگام انتخاب ماسفت، علاوه بر نوع کانال، به رفتار سوئیچینگ، مقاومت حالت روشن و مشخصات گیت هم توجه دارند.
از کاربردهای این قطعه می‌توان به رگولاتورهای سوئیچینگ، منابع تغذیه بدون وقفه (UPS) و مبدل‌های DC-DC اشاره کرد. برای مقایسه این قطعه با گزینه‌های دیگر، بررسی انواع ماسفت بر اساس پارت‌نامبر و مشخصات فنی می‌تواند مفید باشد.
این مدل یک ماسفت قدرت سیلیکونی N-channel با پکیج TO-3P(Q) است. پکیج قطعه از نظر تطبیق مکانیکی با برد، هیت‌سینک و مسیرهای توان اهمیت دارد؛ بنابراین پیش از ثبت سفارش، شکل نصب و فضای در نظر گرفته‌شده در مدار را بررسی کنید.
ولتاژ شکست درین-سورس این قطعه حداقل 500 V است؛ این مقدار در شرایط ID=250 µA و VGS=0 V، با Tc=25°C مگر آنکه خلاف آن ذکر شده باشد، مشخص شده است. مقدار مقاومت درین-سورس در حالت روشن 0.21 Ω به‌صورت معمول و 0.245 Ω به‌صورت حداکثر، در ID=11.5 A و VGS=10 V اعلام شده است.
ولتاژ آستانه گیت در این مدل حداقل 2.5 V، مقدار معمول 3.0 V و حداکثر 3.5 V است. این مقادیر در ID=250 µA و VDS=VGS اندازه‌گیری شده‌اند و نباید با ولتاژ درایو مناسب برای همه شرایط کاری یکسان در نظر گرفته شوند.
| پارامتر | مقدار ثبت‌شده |
|---|---|
| نوع کانال | N-channel silicon power MOSFET |
| پکیج | TO-3P(Q) |
| ولتاژ شکست درین-سورس | حداقل 500 V |
| مقاومت روشن درین-سورس | معمولاً 0.21 Ω، حداکثر 0.245 Ω |
| ترارسانایی مستقیم | حداقل 14 S، معمولاً 28 S |
شارژ کل گیت 93 nC به‌صورت معمول و 139.5 nC به‌صورت حداکثر اعلام شده است؛ شرایط این مشخصه VCC=250 V، ID=23 A و VGS=10 V است. زمان تأخیر روشن‌شدن معمولاً 24 ns و حداکثر 36 ns، و زمان rise معمولاً 13 ns و حداکثر 19.5 ns است. این اعداد در VCC=300 V، VGS=10 V، ID=11.5 A و RGS=5.6 Ω به‌دست آمده‌اند.
در مشخصات دیود داخلی نیز ولتاژ روشن‌شدن مستقیم 0.90 V معمول و 1.35 V حداکثر، در IF=23 A، VGS=0 V و Tch=25°C ذکر شده است.
مقدار 500 V برای ولتاژ درین-سورس یک حد مطلق است و نباید به‌عنوان ولتاژ کاری تضمین‌شده در همه شرایط استفاده شود. جریان درین پیوسته ±23 A و جریان پالسی ±92 A نیز به‌عنوان حدود مطلق در Tc=25°C درج شده‌اند. ولتاژ گیت-سورس ±30 V و بازه دمای عملیاتی و ذخیره‌سازی از 55- تا 150+ درجه سلسیوس نیز در همین بخش آمده است. این اعداد به‌تنهایی جایگزین محاسبه تلفات، دمای اتصال و شرایط گذرا در مدار نیستند.
بر اساس کاربردهای درج‌شده، این ماسفت در رگولاتورهای سوئیچینگ، سیستم‌های UPS و مبدل‌های DC-DC قابل بررسی است. در این مدارها، نوع کانال N، مقاومت حالت روشن، شارژ گیت و زمان‌های سوئیچینگ از پارامترهای مهم برای مقایسه اولیه هستند.
اگر این قطعه برای تعمیر یا جایگزینی تهیه میشود، فقط شباهت ظاهری یا پکیج کافی نیست. ولتاژها، جریان‌ها، شرایط درایو گیت و مقادیر min/typ/max را با قطعه و مدار اصلی تطبیق دهید.
برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه میشود.
این قطعه یک ماسفت قدرت سیلیکونی کانال N از Fuji Electric است و در پکیج TO-3P(Q) ارائه میشود.
پکیج این مدل TO-3P(Q) است. پیش از خرید، تطبیق مکانیکی و روش نصب آن را با برد و هیت‌سینک خود بررسی کنید.
این ماسفت یک ماسفت قدرت N-channel با پکیج TO-3P(Q) است که برای بررسی در رگولاتورهای سوئیچینگ، UPS و مبدل‌های DC-DC مشخص شده است. ولتاژ شکست حداقل 500 V، مقاومت روشن معمول 0.21 Ω و اطلاعات مربوط به شارژ گیت و زمان سوئیچینگ، مهم‌ترین داده‌ها برای مقایسه اولیه این مدل هستند.
| Part Number | FMH23N50E |
|---|---|
| پکیج | TO-3P(Q |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 23 A |
