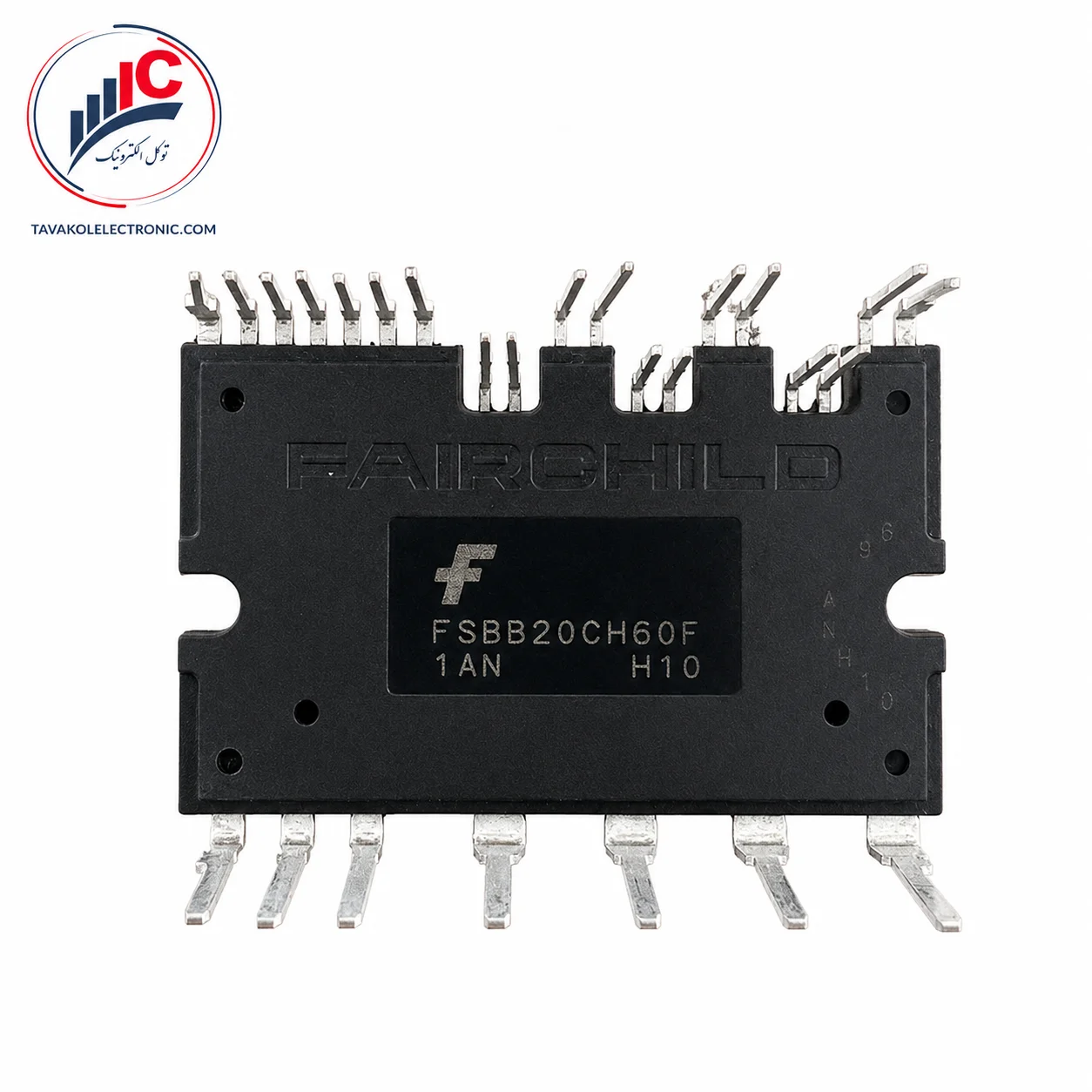

ماژول IPM مدل FSBB20CH60F

توضیحات

خرید و قیمت FSBB20CH60F

FSBB20CH60F یک ماژول قدرت هوشمند سه‌فاز از برند Fairchild Semiconductor است که در بردهای اینورتر برای راه‌اندازی و کنترل موتورهای AC، موتورهای BLDC و PMSM استفاده می‌شود. این محصول، بخش قدرت مبتنی بر شش IGBT را همراه با گیت‌درایور و مدارهای حفاظتی در یک پکیج یکپارچه ارائه می‌کند.

ولتاژ نامی این ماژول 600 ولت و جریان نامی آن 20 آمپر است. به همین دلیل، این مدل بیشتر برای تعمیر یا تأمین بردهایی مناسب است که دقیقاً از همین پارت‌نامبر و پین‌آوت استفاده می‌کنند.

برای خرید این قطعه، فقط مشابه‌بودن ظاهر یا برابر بودن ولتاژ و جریان کافی نیست. پسوند F، نوع پکیج، ترتیب پایه‌ها و نحوه طراحی مدار Bootstrap باید با برد دستگاه تطبیق داده شوند.

برای دریافت قیمت روز FSBB20CH60F، استعلام موجودی، خرید تعدادی یا صدور پیش‌فاکتور با توکل الکترونیک تماس بگیرید.

مشخصات مهم برای خریدار

مزایای FSBB20CH60F برای تعمیر برد اینورتر

این مدل بخش‌های اصلی یک اینورتر سه‌فاز را درون یک ماژول قرار داده است. در نتیجه، در بردهایی که از همین قطعه استفاده می‌کنند، تعویض ماژول اصلی معمولاً از تعویض جداگانه IGBTها و مدارهای درایور ساده‌تر و مطمئن‌تر است.

ویژگی‌های مهم این محصول شامل موارد زیر هستند:

• اینورتر کامل سه‌فاز با شش IGBT
• گیت‌درایور داخلی برای بخش‌های High Side و Low Side
• حفاظت افت ولتاژ تغذیه
• حفاظت اتصال کوتاه برای IGBTهای Low Side
• خاموشی حرارتی داخلی
• خروجی اعلام خطا
• قابلیت تنظیم مدت خروجی خطا با خازن خارجی
• امکان سنجش جداگانه جریان سه فاز
• سازگاری ورودی فرمان با منطق 3.3 و 5 ولت

وجود حفاظت حرارتی داخلی یکی از تفاوت‌های مهم FSBB20CH60F با بعضی از مدل‌های هم‌خانواده است. بااین‌حال، سالم‌بودن موتور، تغذیه درایور و مدار سنجش جریان باید پیش از نصب قطعه جدید بررسی شود.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

کاربردهای این ماژول

طبق دیتاشیت Fairchild، این محصول برای کنترل موتور در تجهیزات خانگی و کاربردهای صنعتی طراحی شده است.

کاربردهای متداول عبارت‌اند از:

• برد اینورتر لوازم خانگی
• کنترل موتورهای AC القایی
• راه‌اندازی موتورهای BLDC
• کنترل موتورهای PMSM
• تجهیزات تهویه و کنترل فن
• پمپ‌ها و کمپرسورهای سازگار
• تجهیزات کنترل موتور صنعتی
• تعمیر بردهایی که همین کد روی آن‌ها نصب شده است

کاربرد دقیق قطعه به طراحی برد و دستگاه بستگی دارد. برای اطمینان از سازگاری، بهتر است هنگام سفارش FSBB20CH60F تصویر ماژول قبلی، شماره برد و مدل دستگاه نیز ارسال شود.

نکات مهم قبل از سفارش

پیش از خرید، نوشته روی بدنه قطعه را کامل بررسی کنید. حرف F در انتهای پارت‌نامبر بخشی از کد محصول است و حذف آن ممکن است باعث انتخاب مدل اشتباه شود.

موارد مهم برای تطبیق:

• پارت‌نامبر کامل FSBB20CH60F
• پکیج SPMCA-027
• تعداد و آرایش 27 پایه
• پایه‌های قدرت P، U، V و W
• پایه‌های منفی NU، NV و NW
• پایه خروجی خطا VFO
• پایه CFOD برای تنظیم زمان خطا
• فرم و فاصله پایه‌های نصب
• ابعاد بدنه و محل پیچ‌ها
• مدار Bootstrap روی برد

در این مدل، دیودها و خازن‌های Bootstrap در مدار خارجی قرار می‌گیرند. بنابراین هنگام تعمیر، این قطعات جانبی نیز باید بررسی شوند؛ زیرا خرابی آن‌ها ممکن است باعث عملکرد نادرست بخش High Side شود.

تفاوت FSBB20CH60F با FSBB20CH60D

هر دو مدل دارای مشخصات 600 ولت و 20 آمپر هستند، اما جایگزین مستقیم یکدیگر محسوب نمی‌شوند.

در مدل FSBB20CH60F:

• پایه 7 مربوط به CFOD است.
• مدت خروجی خطا با خازن خارجی تنظیم می‌شود.
• خاموشی حرارتی داخلی دارد.
• دیود Bootstrap در مدار خارجی استفاده می‌شود.
• پکیج آن SPMCA-027 است.

در مدل FSBB20CH60D:

• پایه 7 خروجی پایش دمای VTS است.
• دیودهای Bootstrap داخلی هستند.
• پکیج SPMCC-027 استفاده شده است.

بنابراین قبل از جایگزینی، پین‌آوت و مدار PCB باید بررسی شوند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت فعالیت دارد.

مزایای خرید:

• استعلام قیمت و موجودی روز
• بررسی پارت‌نامبر پیش از سفارش
• امکان ارسال تصویر قطعه معیوب
• فروش تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

برای دریافت قیمت FSBB20CH60F، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید.

سوالات متداول

FSBB20CH60F چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT برای کنترل موتور و طبقه خروجی اینورتر است.

ولتاژ و جریان آن چقدر است؟

ولتاژ نامی آن 600 ولت، جریان نامی 20 آمپر و جریان پیک کوتاه‌مدت آن 40 آمپر است.

آیا حفاظت دمایی دارد؟

بله، دیتاشیت وجود قابلیت خاموشی حرارتی داخلی را تأیید می‌کند.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما حفاظت اتصال کوتاه برای IGBTهای Low Side عمل می‌کند و به مدار سنجش جریان خارجی وابسته است.

آیا دیود Bootstrap داخلی دارد؟

خیر. در مدار پیشنهادی این مدل از دیود و خازن Bootstrap خارجی استفاده شده است.

آیا مدل D جایگزین نسخه F است؟

خیر. پین‌آوت، پکیج و عملکرد پایه 7 در این دو مدل متفاوت است.
