ماژول IGBT سمیکرون مدل SKM75GB123D

توضیحات

معرفی SKM75GB123D

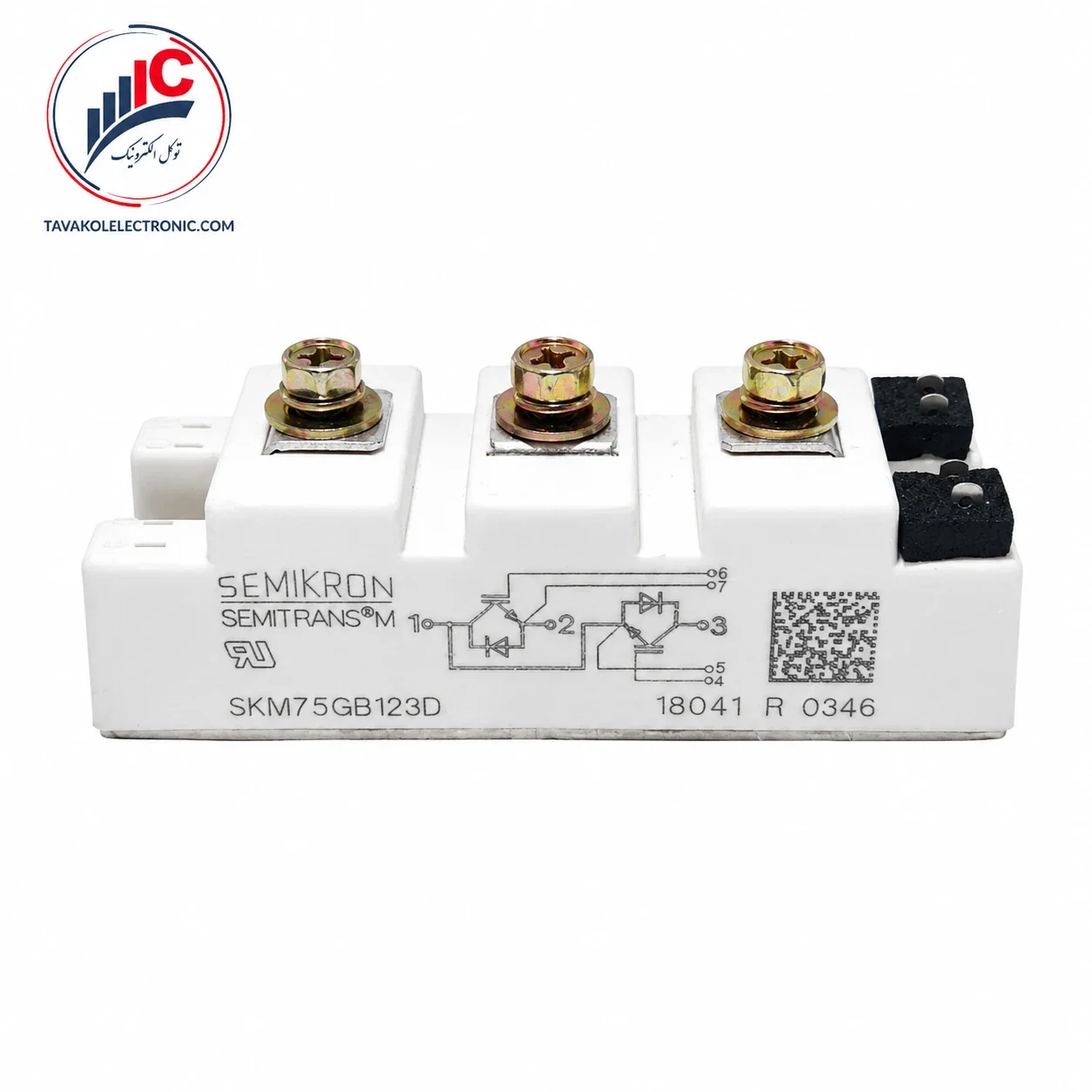

SKM75GB123D یک ماژول IGBT نیم‌پل از برند SEMIKRON است که برای تعمیر و راه‌اندازی طبقات قدرت اینورتر، درایو موتور و UPS استفاده می‌شود. داخل این قطعه دو IGBT قدرت همراه با دیودهای معکوس قرار گرفته‌اند و ماژول می‌تواند یک بازوی کامل Half-Bridge را تشکیل دهد.

ولتاژ کاری 1200 ولت، جریان 75 آمپر در دمای کیس 25 درجه و بدنه صنعتی SEMITRANS 2، این محصول را برای تجهیزاتی مناسب می‌کند که به یک ماژول نیم‌پل با توان متوسط و پین‌آوت مشخص نیاز دارند.

در زمان خرید SKM75GB123D نباید فقط به شباهت ظاهری یا عدد 75 روی محصول توجه کرد. حروف GB، آرایش داخلی، پایه‌های گیت و امیتر و محل ترمینال‌های قدرت باید با قطعه قبلی دستگاه یکسان باشند.

برای دریافت قیمت SKM75GB123D، استعلام موجودی و بررسی تطبیق اولیه با ماژول معیوب، با واحد فروش توکل الکترونیک تماس بگیرید.

مشخصات اصلی محصول

چرا SKM75GB123D برای تعمیر درایو انتخاب مناسبی است؟

مزیت اصلی SKM75GB123D، قرارگرفتن دو کلید قدرت و دیودهای آزادگردان در یک بدنه عایق‌شده است. این ساختار باعث کاهش اتصالات قدرت، کوتاه‌شدن مسیر جریان و نصب ساده‌تر روی هیت‌سینک می‌شود.

ویژگی‌های مهم این مدل عبارت‌اند از:

• ساختار استاندارد Half-Bridge
• ولتاژ 1200 ولت مناسب باس DC اینورترهای صنعتی
• جریان 75 آمپر در شرایط دمایی تعریف‌شده
• دیودهای سریع و نرم CAL
• اندوکتانس داخلی پایین
• تحمل جریان پیک تا 150 آمپر
• قابلیت تحمل اتصال کوتاه در شرایط دیتاشیت
• بیس‌پلیت مسی عایق‌شده با فناوری DCB
• مناسب استفاده در مدارهای سوئیچینگ قدرت

این محصول یک IPM کامل نیست؛ بنابراین گیت‌درایور، تغذیه ایزوله و مدارهای حفاظتی باید روی برد دستگاه وجود داشته باشند.

کاربردهای SKM75GB123D

فروش SKM75GB123D بیشتر برای تعمیر یا تأمین قطعات تجهیزات زیر انجام می‌شود:

• اینورترهای صنعتی
• درایو کنترل دور موتور AC
• UPS و منابع برق بدون وقفه
• مبدل‌های DC به AC
• سروودرایوها
• منابع تغذیه سوئیچینگ
• بردهای قدرت تجهیزات اتوماسیون
• مدارهای نیم‌پل صنعتی

برای ساخت یک پل کامل سه‌فاز معمولاً سه ماژول نیم‌پل استفاده می‌شود. بااین‌حال، سازگاری محصول با دستگاه باید بر اساس ولتاژ باس، جریان موتور، فرکانس سوئیچینگ و مشخصات گیت‌درایور بررسی شود.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ماژول IGBT  توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت  SEMIKRON  مراجعه نمایید

تفاوت با مدل‌های مشابه

مدل‌های GAL و GAR جایگزین مستقیم SKM75GB123D نیستند. تفاوت یک یا دو حرف در پارت‌نامبر می‌تواند مسیر جریان، محل IGBT و جهت دیودهای داخلی را تغییر دهد.

اگر کد روی قطعه آسیب دیده یا خوانا نیست، پیش از سفارش تصویر لیبل، دیاگرام روی بدنه و شماره برد دستگاه را برای واحد فروش ارسال کنید.

نکات مهم پیش از سفارش

قبل از ثبت سفارش و پرداخت قیمت SKM75GB123D، موارد زیر را کنترل کنید:

• پارت‌نامبر کامل و حروف GB
• ولتاژ 1200 ولت
• ساختار داخلی نیم‌پل
• ترمینال‌های قدرت 1، 2 و 3
• پایه‌های گیت و امیتر هر دو سوئیچ
• جریان واقعی دستگاه
• ولتاژ خروجی گیت‌درایور
• مقاومت گیت روشن و خاموش
• مدار حفاظت Desaturation
• ابعاد و فاصله پیچ‌های نصب
• وضعیت هیت‌سینک و فن
• علت سوختن ماژول قبلی

اگر گیت‌درایور، خازن‌های DC Link یا مدار پیش‌شارژ معیوب باشند، نصب ماژول جدید ممکن است به خرابی مجدد قطعه منجر شود.

اطلاعات فنی کاربردی

این اعداد برای انتخاب اولیه مفید هستند، اما جریان عملی باید بر اساس دمای واقعی، تلفات و ظرفیت سیستم خنک‌کاری تعیین شود.

استعلام قیمت و موجودی SKM75GB123D

قیمت SKM75GB123D به موجودی، شرایط تأمین، وضعیت کالا و نوسانات بازار قطعات صنعتی وابسته است. به همین دلیل قیمت نهایی باید در زمان سفارش استعلام شود.

هنگام تماس بهتر است موارد زیر را اعلام کنید:

• تعداد موردنیاز
• شهر مقصد
• کد کامل قطعه قبلی
• مدل دستگاه یا درایو
• نیاز به بررسی جایگزین احتمالی

برای خرید تکی، تأمین تعدادی یا دریافت پیش‌فاکتور SKM75GB123D با توکل الکترونیک تماس بگیرید.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک با تمرکز بر فروش ماژول‌های IGBT و قطعات قدرت صنعتی، امکان بررسی اولیه محصول قبل از ثبت سفارش را فراهم می‌کند.

• استعلام سریع موجودی
• اعلام قیمت روز
• بررسی پارت‌نامبر و ساختار داخلی
• امکان مشاهده تصویر واقعی کالا
• مشاوره برای جلوگیری از خرید مدل اشتباه
• فروش تکی و تعدادی
• ارسال سفارش به سراسر کشور
• حضور فیزیکی در بازار جمهوری تهران

سوالات متداول

قیمت SKM75GB123D چقدر است؟

قیمت این محصول به موجودی و شرایط بازار وابسته است و باید در زمان سفارش از واحد فروش استعلام شود.

آیا SKM75GB123D موجود است؟

برای اطلاع از موجودی لحظه‌ای، تعداد موردنیاز خود را به واحد فروش توکل الکترونیک اعلام کنید.

آیا این مدل برای اینورتر صنعتی مناسب است؟

بله، درایوهای اینورتر AC از کاربردهای رسمی این خانواده هستند؛ اما تطبیق ولتاژ، جریان و گیت‌درایور ضروری است.

آیا SKM75GAL123D جایگزین این مدل است؟

خیر. GAL ساختار چاپر دارد، اما مدل GB یک ماژول نیم‌پل است.

برای خرید چه اطلاعاتی ارسال کنم؟

تصویر قطعه معیوب، پارت‌نامبر کامل، مدل دستگاه و تعداد موردنیاز را ارسال کنید تا بررسی دقیق‌تری انجام شود.
