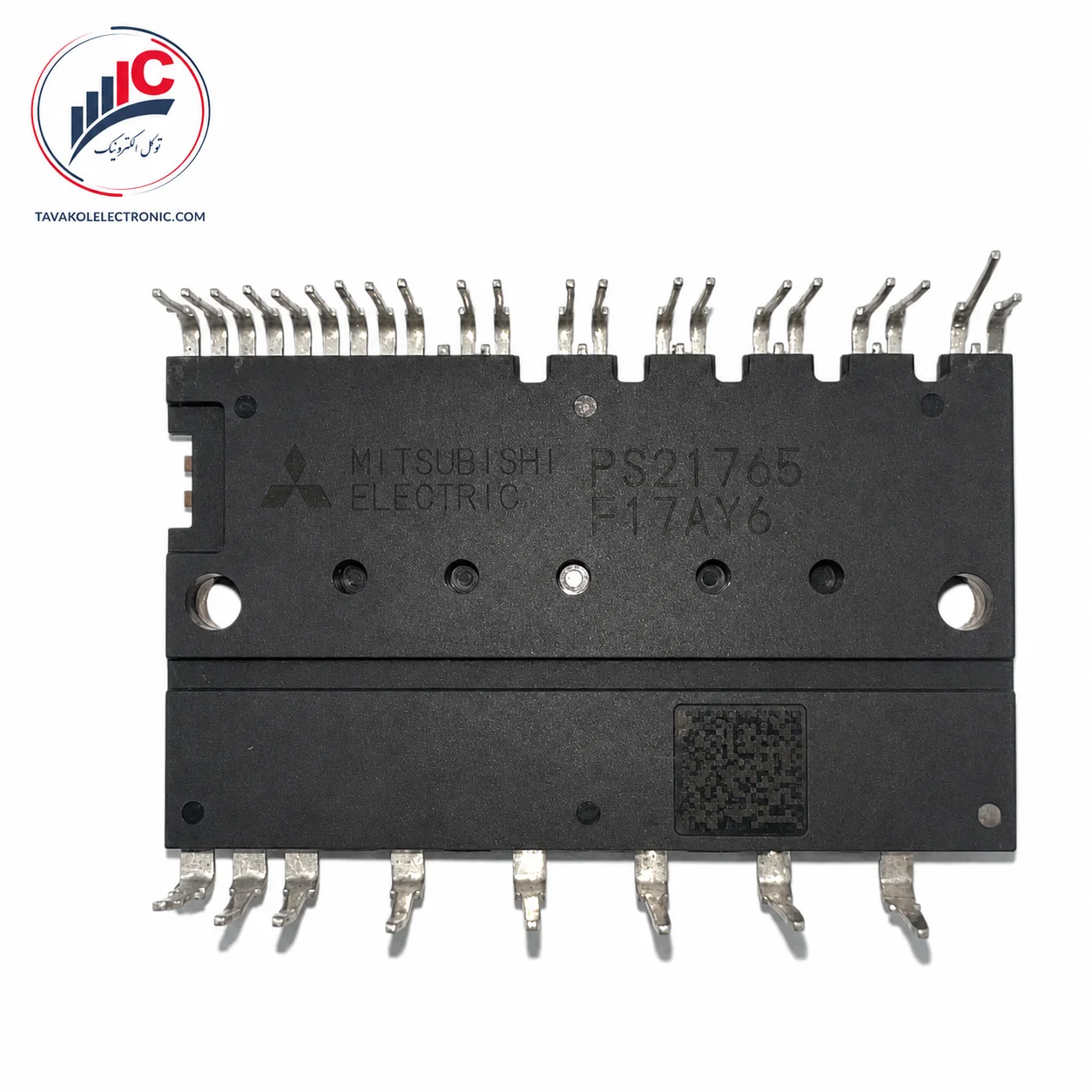

ماژول IPM مدل PS21765

توضیحات

خرید و قیمت PS21765

PS21765 میتسوبیشی یک ماژول هوشمند قدرت سه‌فاز برای راه‌اندازی موتورهای کوچک و متوسط در سیستم‌های اینورتر است. این قطعه بخش قدرت IGBT، گیت‌درایورهای HVIC و مدارهای حفاظتی را در یک پکیج فشرده DIP ادغام کرده و به همین دلیل در بردهای کنترل موتور که دقیقاً برای این ماژول طراحی شده‌اند، نقش اصلی در تولید خروجی سه‌فاز را بر عهده دارد.

برای مشتری‌ای که به دنبال خرید PS21765 است، دو مشخصه اصلی در مرحله اول 600 ولت و 20 آمپر هستند؛ اما این دو عدد به‌تنهایی برای انتخاب قطعه کافی نیستند. پکیج، آرایش پایه‌ها، محل ترمینال‌های قدرت، مدار سنجش جریان و شماره کامل روی بدنه نیز باید با برد تطبیق داده شوند.

مزیت مهم PS21765 این است که بخش زیادی از مدار درایو و حفاظت موردنیاز یک اینورتر سه‌فاز داخل ماژول قرار دارد. این موضوع طراحی برد را جمع‌وجورتر کرده و در زمان تعمیر نیز به تعمیرکار اجازه می‌دهد طبقه قدرت را به‌صورت یک ماژول مشخص بررسی و تعویض کند.

برای دریافت قیمت PS21765، استعلام موجودی، خرید تکی یا تأمین تعدادی، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید تا قبل از سفارش مشخصات بررسی شود.

مشخصات مهم برای خریدار

مقادیر 600V، 20A و 40A Peak مستقیماً در بخش Absolute Maximum Ratings دیتاشیت ذکر شده‌اند.

مزایا و ویژگی‌های مهم محصول

برای خریدار PS21765، یکپارچگی ماژول یکی از مهم‌ترین مزایا است. Mitsubishi در این خانواده از IGBT، درایورهای High-Side و Low-Side و مدارهای حفاظتی در یک مجموعه استفاده کرده است و دیتاشیت به استفاده از IGBT نسل پنجم و HVIC اختصاصی اشاره می‌کند.

ویژگی‌های مهم این مدل عبارت‌اند از:

• پل قدرت سه‌فاز 600V / 20A
• گیت‌درایورهای HVIC داخلی
• امکان اتصال مستقیم سیگنال‌های کنترلی به کنترلر
• حفاظت Under-Voltage برای مدار درایو
• حفاظت اتصال کوتاه برای IGBTهای Low-Side
• خروجی FO جهت اعلام برخی خطاها به کنترلر
• ترمینال‌های جداگانه NU، NV و NW برای بخش Low-Side و سنجش جریان
• پکیج فشرده برای کاهش ابعاد بخش اینورتر

یک نکته فنی مهم این است که حفاظت اتصال کوتاه این ماژول برای Low-Side به مقاومت شنت و فیلتر RC خارجی وابسته است؛ بنابراین نباید آن را یک حفاظت کاملاً مستقل از مدار خارجی معرفی کرد. صفحه ۵ دیتاشیت دقیقاً عملکرد این حفاظت را نشان می‌دهد.

کاربردهای PS21765

طبق دیتاشیت، کاربردهای رسمی PS21765 شامل موارد زیر هستند:

• یخچال‌های اینورتر
• کولرهای گازی
• موتورهای Servo کوچک
• سیستم‌های کنترل موتور کوچک
• بردهای اینورتر سه‌فاز سازگار
• تعمیر بردهایی که دقیقاً از PS21765 استفاده می‌کنند

مدار کاربردی صفحه ۷ دیتاشیت نیز نحوه اتصال ماژول به موتور سه‌فاز، کنترلر، شنت‌های جریان و باس DC را نشان می‌دهد. در همان مدار مشخص است که دیودهای Bootstrap به‌صورت قطعات خارجی در مدار استفاده می‌شوند؛ بنابراین برای PS21765 ادعای دیود Bootstrap داخلی صحیح نیست.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید PS21765

پیش از سفارش، پارت‌نامبر PS21765 را حرف‌به‌حرف با نوشته روی قطعه قبلی تطبیق دهید. در این خانواده مدل‌های نزدیک دیگری وجود دارند و تنها شباهت ظاهری یا یکسان‌بودن ولتاژ برای جایگزینی کافی نیست.

بهتر است هنگام استعلام این موارد ارسال شوند:

• تصویر واضح نوشته و لوگوی روی ماژول
• تصویر کامل پایه‌های قطعه
• شماره PCB
• مدل دستگاه
• تعداد موردنیاز

همچنین قبل از نصب ماژول جدید، شنت‌های جریان، مدار Bootstrap، تغذیه 15 ولت درایور، موتور و قسمت DC-Link بررسی شوند. خرابی در این بخش‌ها می‌تواند باعث آسیب مجدد به ماژول جدید شود.

تفاوت با مدل‌های مشابه

یکی از مدل‌های نزدیک، PS21767 است که در همان خانواده Mini DIPIPM Ver.4 در اسناد Mitsubishi قرار دارد. بااین‌حال یکسان‌بودن خانواده به معنی قابلیت جایگزینی مستقیم نیست.

همچنین مدل‌هایی مانند PS21865-P یا سری‌های PS219xx ممکن است از نظر محدوده ولتاژ یا ظاهر نزدیک باشند، اما ساختار، جریان، پین‌آوت و نسل آن‌ها می‌تواند متفاوت باشد.

جایگزینی PS21765 با هر مدل مشابه بدون بررسی پین‌آوت، پکیج و طراحی برد توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

برای خرید PS21765 می‌توانید قبل از ثبت سفارش تصویر قطعه قبلی را برای بررسی ارسال کنید. این کار به‌خصوص برای ماژول‌های IPM اهمیت دارد؛ زیرا تفاوت کوچک بین مدل‌های مشابه می‌تواند باعث خرید قطعه ناسازگار شود.

امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور، مراجعه حضوری در بازار جمهوری تهران و ارسال به سراسر کشور فراهم است.

برای خرید PS21765، تصویر قطعه و تعداد موردنیاز را ارسال کنید تا قیمت و موجودی روز بررسی شود.

سوالات متداول

PS21765 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT از Mitsubishi Electric برای کنترل موتور است.

ولتاژ و جریان PS21765 چقدر است؟

ولتاژ VCES برابر 600V و جریان نامی هر IGBT برابر 20A است.

جریان 40 آمپر این ماژول جریان نامی است؟

خیر. 40A جریان پیک ICP و برای مدت کمتر از 1ms ذکر شده است؛ جریان نامی 20A است.

آیا PS21765 حفاظت اتصال کوتاه دارد؟

بله، برای بخش Low-Side؛ اما عملکرد آن به شنت خارجی و مدار فیلتر مناسب وابسته است.

آیا دیود Bootstrap داخل ماژول قرار دارد؟

دیتاشیت در مدار پیشنهادی از دیود Bootstrap خارجی استفاده کرده است؛ بنابراین داخلی‌بودن آن تأیید نمی‌شود.

کاربرد اصلی PS21765 چیست؟

یخچال، کولر گازی، سروو موتورهای کوچک و سایر سیستم‌های کنترل موتور سازگار از کاربردهای ذکرشده در دیتاشیت هستند.

برای استعلام موجودی چه چیزی ارسال کنم؟

تصویر قطعه، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید.

جمع‌بندی و استعلام موجودی

PS21765 میتسوبیشی یک ماژول IPM سه‌فاز 600 ولت 20 آمپر با فناوری IGBT، HVIC داخلی، حفاظت افت ولتاژ و امکانات حفاظتی مناسب برای بردهای کنترل موتور است. این مدل به‌عنوان نسخه Short Pin DIP-IPM معرفی شده و برای کاربردهایی مانند یخچال، کولر گازی و سیستم‌های کنترل موتور استفاده می‌شود.

برای دریافت قیمت روز PS21765، استعلام موجودی، خرید عمده یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
