PSS20S73F6 میتسوبیشی یک ماژول هوشمند قدرت سهفاز از نسل جدید Mini DIPIPM است که برای بخش اینورتر و کنترل موتور طراحی شده است. این قطعه شش المان قدرت CSTBT/IGBT، مدارهای درایور High-Side و Low-Side، حفاظتهای اصلی و مدار Bootstrap را در یک ماژول فشرده مجتمع میکند. Mitsubishi آن را برای کنترل موتورهای کمقدرت در کلاس ورودی AC100 تا AC240V معرفی کرده است.
برای خرید PSS20S73F6، دو مشخصه اولیه مهم 600 ولت و 20 آمپر هستند. جریان پیک ماژول 40 آمپر برای کمتر از 1 میلیثانیه است و نباید با جریان کاری نامی 20 آمپر اشتباه گرفته شود. این مدل همچنین نسبت به برخی نسلهای قبلی خانواده Mini DIPIPM محدوده دمای کاری توسعهیافتهتری دارد. یکی از مزیتهای کاربردی این مدل، وجود دیودهای Bootstrap داخلی همراه مقاومت محدودکننده جریان است. همچنین خروجی آنالوگ VOT امکان مانیتورکردن دمای LVIC توسط کنترلر را فراهم میکند. البته این مدل حفاظت خودکار Over-Temperature ندارد و کنترلر سیستم باید براساس سیگنال VOT درباره توقف ماژول تصمیم بگیرد.
برای دریافت قیمت PSS20S73F6، استعلام موجودی، سفارش تکی یا خرید عمده، تعداد موردنیاز و در صورت تعمیر برد، تصویر قطعه قبلی و شماره PCB را برای توکل الکترونیک ارسال کنید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | PSS20S73F6 |
| برند | Mitsubishi Electric |
| نوع قطعه | Mini DIP Intelligent Power Module |
| نسل | Mini DIPIPM Ver.7 |
| فناوری قدرت | CSTBT / IGBT |
| ساختار | اینورتر DC/AC سهفاز |
| ولتاژ VCES | 600V |
| جریان نامی IC | 20A |
| جریان پیک ICP | 40A، کمتر از 1ms |
| N-Side | Open Emitter |
| Bootstrap Diode | داخلی با مقاومت محدودکننده |
| خروجی دما | VOT آنالوگ |
| ایزولاسیون | 2500Vrms |
| پکیج | Mini DIPIPM Type-B |
مشخصات فوق مستقیماً از دیتاشیت و صفحه رسمی محصول Mitsubishi استخراج شدهاند.
وجود بخش قدرت و گیتدرایور در یک ماژول، استفاده از PSS20S73F6 را در برد سازگار نسبت به طراحی با IGBTهای کاملاً مجزا سادهتر میکند. همچنین مدارهای حفاظتی و Bootstrap داخلی باعث کاهش تعدادی از قطعات جانبی موردنیاز در بخش درایو میشوند.
از ویژگیهای مهم برای خریدار میتوان به حفاظت افت ولتاژ P-Side و N-Side، حفاظت اتصال کوتاه N-Side، خروجی Fault، ورودی High-Active سازگار با منطق 3V و 5V و خروجی مانیتورینگ دما اشاره کرد. حفاظت اتصال کوتاه به مقاومت شنت خارجی وابسته است. بنابراین اگر ماژول قبلی روی برد سوخته، قبل از نصب قطعه جدید بهتر است شنت، مدار CIN، باس DC و بخش موتور نیز بررسی شوند تا علت اصلی خرابی باقی نمانده باشد.
Mitsubishi کاربردهای رسمی این ماژول را در تجهیزات کنترل موتور و اینورتر اعلام کرده است، از جمله:
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.

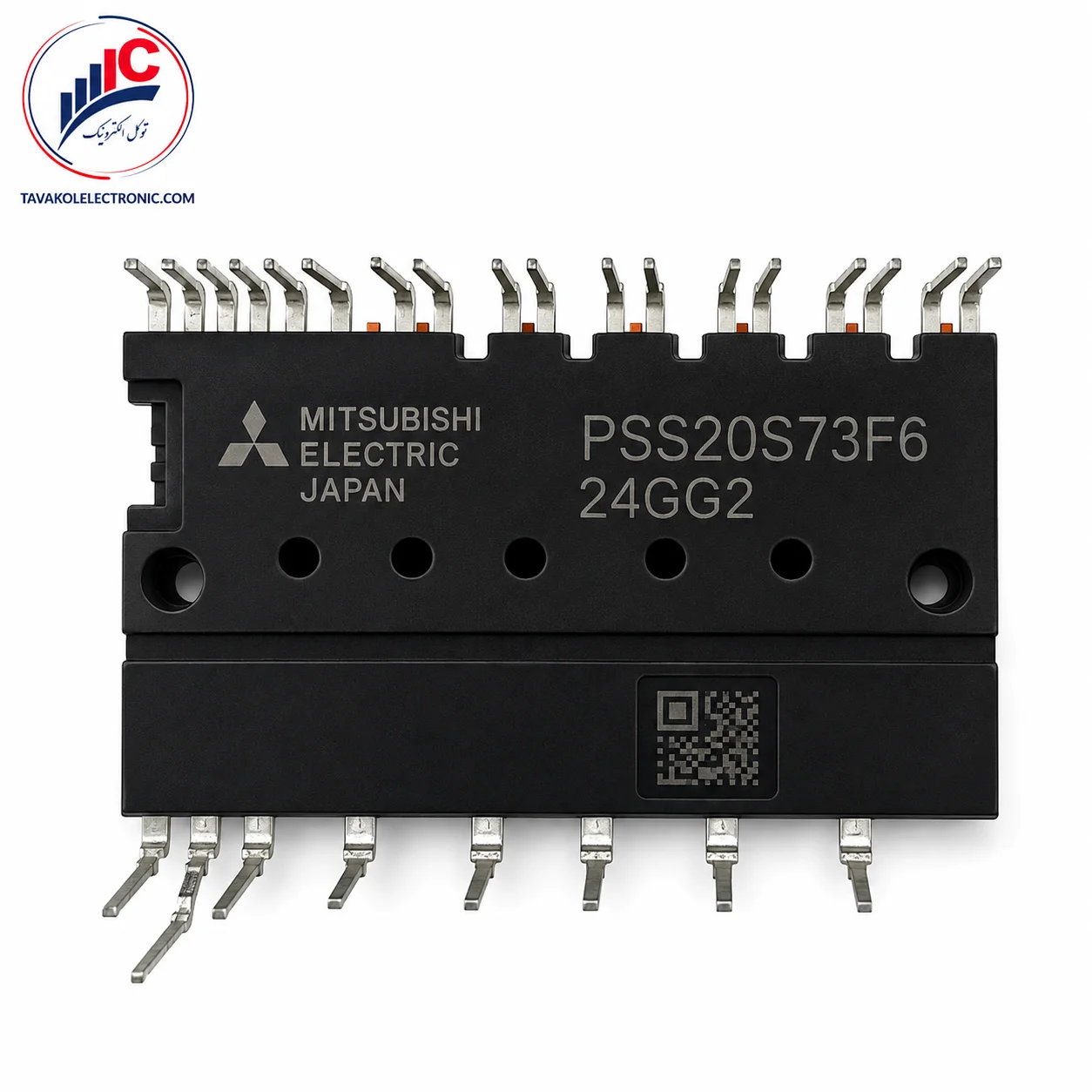

در زمان سفارش، کد کامل PSS20S73F6 را با نوشته روی قطعه قبلی تطبیق دهید. تصویر ارسالی نشان میدهد همین کد بدون پسوند اضافه روی ماژول درج شده است؛ بنابراین نباید مدل دیگری مانند PSS20S71F6 یا نسخههای 30 آمپر را صرفاً بهدلیل شباهت ظاهری جایگزین کرد.
پیش از سفارش بهتر است این موارد بررسی شوند:
هنگام تعمیر نیز مدار شنت جریان و خنککاری اهمیت دارد. دمای LVIC از طریق VOT قابل مانیتور است اما خود ماژول در اثر بالا رفتن دما از طریق VOT بهصورت خودکار IGBTها را خاموش نمیکند.
مدل PSS20S71F6 نیز یک Mini DIPIPM میتسوبیشی با مشخصات 600V / 20A و پکیج Type-B است، اما نسل قدیمیتر محسوب میشود و صفحه رسمی Mitsubishi حداکثر Tj آن را 150°C اعلام میکند؛ درحالیکه برای PSS20S73F6 مقدار Maximum Junction Temperature برابر 175°C ثبت شده است.
همچنین PSS30S73F6 در همین سری وجود دارد اما در کلاس جریان 30 آمپر قرار میگیرد.
جایگزینی مدلهای نزدیک بدون بررسی کامل پینآوت، شرایط حرارتی، PCB و طراحی سیستم توصیه نمیشود.
برای خرید PSS20S73F6 میتوانید پیش از ثبت سفارش تصویر قطعه قبلی و شماره برد را ارسال کنید تا احتمال انتخاب مدل اشتباه کاهش پیدا کند.
امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی، خرید عمده، صدور پیشفاکتور و ارسال به سراسر کشور وجود دارد.
برای خرید PSS20S73F6، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید تا قیمت و موجودی بررسی شود.
یک Mini DIPIPM سهفاز مبتنی بر CSTBT/IGBT از Mitsubishi Electric برای کنترل موتور و بردهای اینورتر است.
ولتاژ نامی 600V و جریان نامی 20A است. جریان 40A فقط جریان پیک کوتاهمدت است.
بله. سه دیود Bootstrap همراه با مقاومت محدودکننده جریان در داخل ماژول قرار دارند.
بله، برای IGBTهای N-Side و با استفاده از ولتاژ شنت خارجی.
خیر. این مدل خروجی آنالوگ VOT برای مانیتورینگ دما دارد اما Self Over-Temperature Protection ندارد.
بدون بررسی برد خیر. هر دو 600V/20A و Type-B هستند، اما نسل و مشخصات حرارتی متفاوتی دارند.
PSS20S73F6 میتسوبیشی یک Mini DIPIPM Ver.7 سهفاز با مشخصات 600V / 20A، فناوری CSTBT، ساختار Open Emitter، دیود Bootstrap داخلی و خروجی مانیتورینگ دما VOT است. این مدل برای بردهای اینورتر و کنترل موتور سازگار در تجهیزاتی مانند کولر، لباسشویی، یخچال، فن و پمپ استفاده میشود.
برای دریافت قیمت روز، بررسی موجودی و خرید PSS20S73F6 یا دریافت پیشفاکتور با توکل الکترونیک تماس بگیرید.
| Part Number | PSS20S73F6 |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 20A-600V |
