ماژول IPM مدل FSB50550AB

توضیحات

خرید FSB50550AB

FSB50550AB یک ماژول قدرت هوشمند سه‌فاز از برند Fairchild Semiconductor و خانواده Motion SPM است که برای کنترل موتورهای AC کم‌قدرت طراحی شده است. این قطعه یک طبقه اینورتر سه‌فاز کامل را همراه با مدارهای گیت‌درایور و حفاظت افت ولتاژ در یک پکیج فشرده ارائه می‌کند.

بخش قدرت این محصول برخلاف بسیاری از ماژول‌های IPM صنعتی، مبتنی بر IGBT نیست؛ بلکه از شش FRFET MOSFET سریع تشکیل شده است. ولتاژ Drain-Source هر MOSFET برابر 500 ولت و جریان پیوسته آن در دمای کیس 25 درجه سانتی‌گراد 2 آمپر است. جریان پیوسته در دمای کیس 80 درجه به 1.5 آمپر کاهش پیدا می‌کند و جریان پیک کوتاه‌مدت برای پالس کمتر از 100 میکروثانیه تا 5 آمپر اعلام شده است.

درون FSB50550AB سه مدار Half-Bridge HVIC برای راه‌اندازی کلیدهای High Side و Low Side قرار دارد. ورودی‌های فرمان از نوع Active High هستند و با منطق 3.3 و 5 ولت سازگاری دارند. دیودهای Bootstrap نیز داخل پکیج قرار گرفته‌اند؛ بااین‌حال خازن‌های Bootstrap همچنان باید در مدار خارجی برد نصب شوند.

برای دریافت قیمت روز، استعلام موجودی و خرید FSB50550AB با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم FSB50550AB

• اینورتر کامل سه‌فاز مبتنی بر شش MOSFET
• سه گیت‌درایور Half-Bridge HVIC داخلی
• دیودهای Bootstrap داخلی
• ورودی فرمان سازگار با منطق 3.3V و 5V
• حفاظت افت ولتاژ High Side و Low Side
• خروجی آنالوگ VTS برای پایش دمای HVIC
• سه ترمینال منفی مجزای NU، NV و NW
• امکان سنجش جریان هر سه فاز با مدار خارجی
• طراحی فشرده و مناسب بردهای کم‌حجم
• عملکرد بهینه با فرکانس PWM حدود 15 کیلوهرتز
• طراحی‌شده برای کاهش نویز و EMI

دیتاشیت رسمی برای این مدل، حفاظت اتصال کوتاه داخلی، خروجی خطای FO یا خاموش‌شدن خودکار اضافه‌جریان معرفی نمی‌کند. حفاظت جریان باید با شنت، مدار خارجی و کنترلر برد اجرا شود.

کاربردهای محصول

FSB50550AB برای درایو موتورهای سه‌فاز کم‌قدرت و تجهیزاتی مناسب است که فضای نصب محدود دارند. کاربردهای رسمی و قابل اتکا عبارت‌اند از:

• موتور فن
• پمپ آب
• موتورهای کوچک AC
• برد اینورتر یخچال
• برد ماشین ظرف‌شویی
• سیستم‌های تهویه و گردش هوا
• موتورهای BLDC و PMSM سازگار
• تعمیر بردهایی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند

این محصول را نباید صرفاً به‌دلیل یکسان‌بودن ولتاژ یا ظاهر، جایگزین یک ماژول IGBT یا IPM مشابه کرد. فناوری MOSFET، پین‌آوت، محل پایه VTS و فرم پکیج باید با برد اصلی تطبیق داده شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید

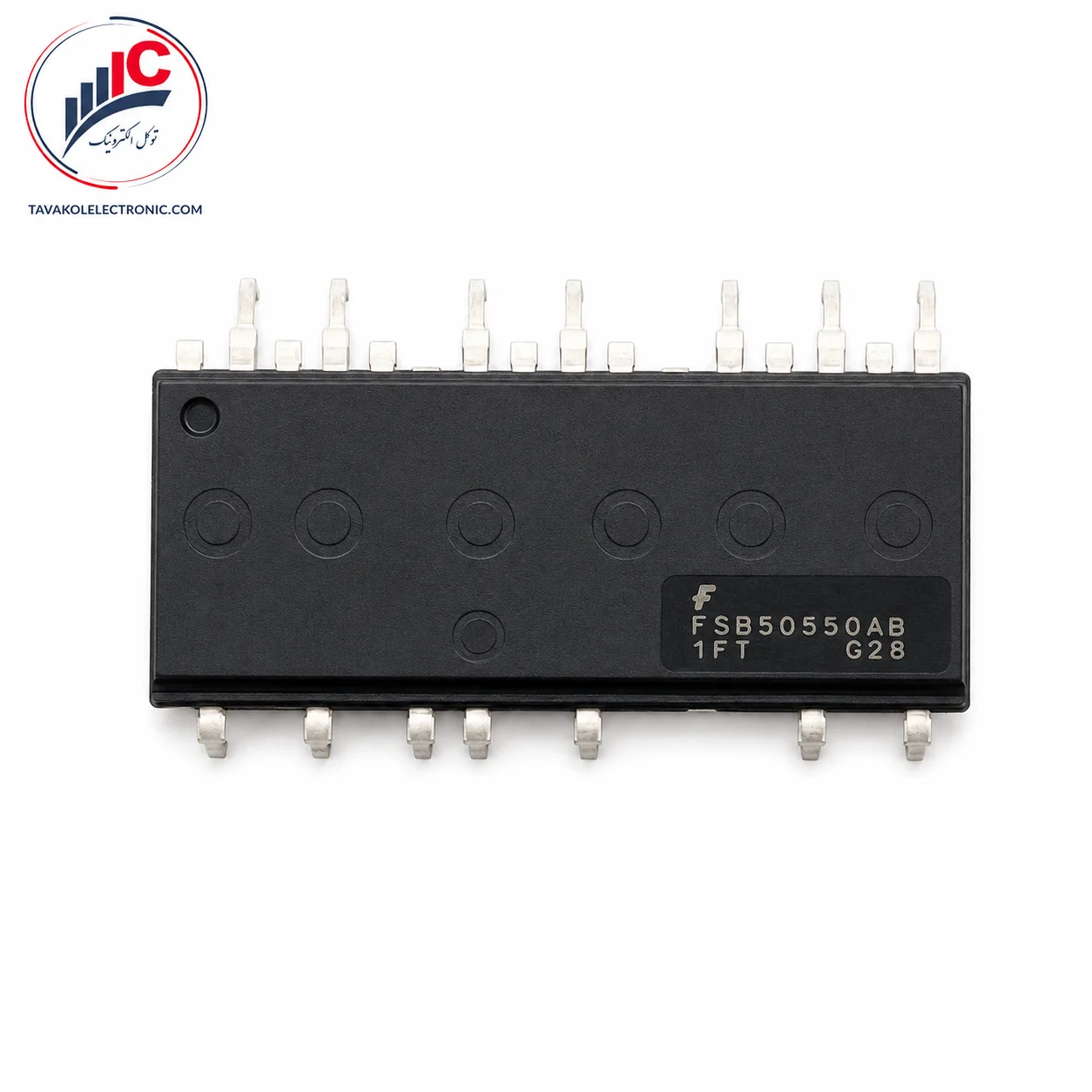

تصویر ارسالی با فرم مکانیکی دیتاشیت رسمی نسخه AB مطابقت دارد. این ماژول از پکیج SPM23DD-21L استفاده می‌کند؛ یعنی شماره‌گذاری مدار از پایه 1 تا 23 انجام شده، اما پایه‌های شماره 6 و 11 بدون اتصال هستند و محصول در عمل 21 پایه فیزیکی دارد. نقشه مکانیکی رسمی نیز بدنه‌ای با طول تقریبی 29 و عرض 12 میلی‌متر نشان می‌دهد.

پیش از سفارش موارد زیر را بررسی کنید:

• کد کامل FSB50550AB
• وجود پسوند AB روی بدنه
• پکیج SPM23DD-21L
• آرایش 21 پایه فیزیکی
• پایه مثبت باس P
• خروجی‌های U، V و W
• پایه‌های منفی NU، NV و NW
• پایه VTS در موقعیت شماره 16
• Active High بودن فرمان‌های ورودی
• ابعاد و فرم پایه‌های PCB
• مدل دستگاه و شماره برد

برای کاهش احتمال خرید اشتباه، تصویر قطعه قبلی، نمای برد و مدل دستگاه را هنگام استعلام موجودی FSB50550AB ارسال کنید.

تفاوت FSB50550AB با FSB50550A

این دو محصول مشخصات قدرت نزدیک دارند، اما یک پارت‌نامبر واحد نیستند.

در مدل FSB50550AB:

• پایه 11 بدون اتصال است.
• خروجی دمای VTS روی پایه 16 قرار دارد.
• پکیج رسمی SPM23DD-21L است.
• تنها 21 پایه فیزیکی روی بدنه دیده می‌شود.

در مدل FSB50550A:

• خروجی VTS روی پایه 11 قرار دارد.
• پایه 16 بدون اتصال است.
• پکیج SPM5P-023 استفاده شده است.

بنابراین FSB50550A جایگزین مستقیم FSB50550AB نیست و حتی در صورت یکسان‌بودن ولتاژ و جریان، نصب آن بدون بررسی PCB می‌تواند باعث اتصال اشتباه پایه‌ها شود.

اطلاعات فنی قابل اتکا

پایه VTS فقط ولتاژی متناسب با دمای HVIC تولید می‌کند. این پایه به‌تنهایی MOSFETها را در دمای بالا خاموش نمی‌کند و کنترلر برد باید براساس مقدار آن واکنش حفاظتی مناسب انجام دهد.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول MOSFET، قطعات اینورتر و نیمه‌هادی‌های قدرت فعالیت دارد.

• امکان بررسی پارت‌نامبر قبل از سفارش
• استعلام قیمت و موجودی روز
• عرضه محصولات نو
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• ارسال به سراسر کشور
• حضور فیزیکی در بازار جمهوری تهران

سوالات متداول

FSB50550AB چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر شش FRFET MOSFET برای کنترل موتورهای کم‌قدرت است.

آیا این محصول IGBT است؟

خیر. بخش قدرت آن بر پایه MOSFET ساخته شده است.

جریان این ماژول چقدر است؟

جریان پیوسته هر MOSFET در دمای کیس 25 درجه سانتی‌گراد 2 آمپر و جریان پیک کوتاه‌مدت آن 5 آمپر است.

آیا دیود Bootstrap داخلی دارد؟

بله، دیودهای Bootstrap داخلی هستند؛ اما خازن‌های Bootstrap باید روی برد قرار داشته باشند.

آیا حفاظت اتصال کوتاه داخلی دارد؟

دیتاشیت حفاظت اتصال کوتاه داخلی یا خروجی خطای FO را اعلام نکرده است. سنجش و حفاظت جریان باید با مدار خارجی انجام شود.

آیا FSB50550A جایگزین نسخه AB است؟

خیر. محل پایه VTS و پکیج این دو مدل متفاوت است و بدون بررسی PCB جایگزین مستقیم نیستند.
