توضیحات

خرید و قیمت PS21353-G میتسوبیشی

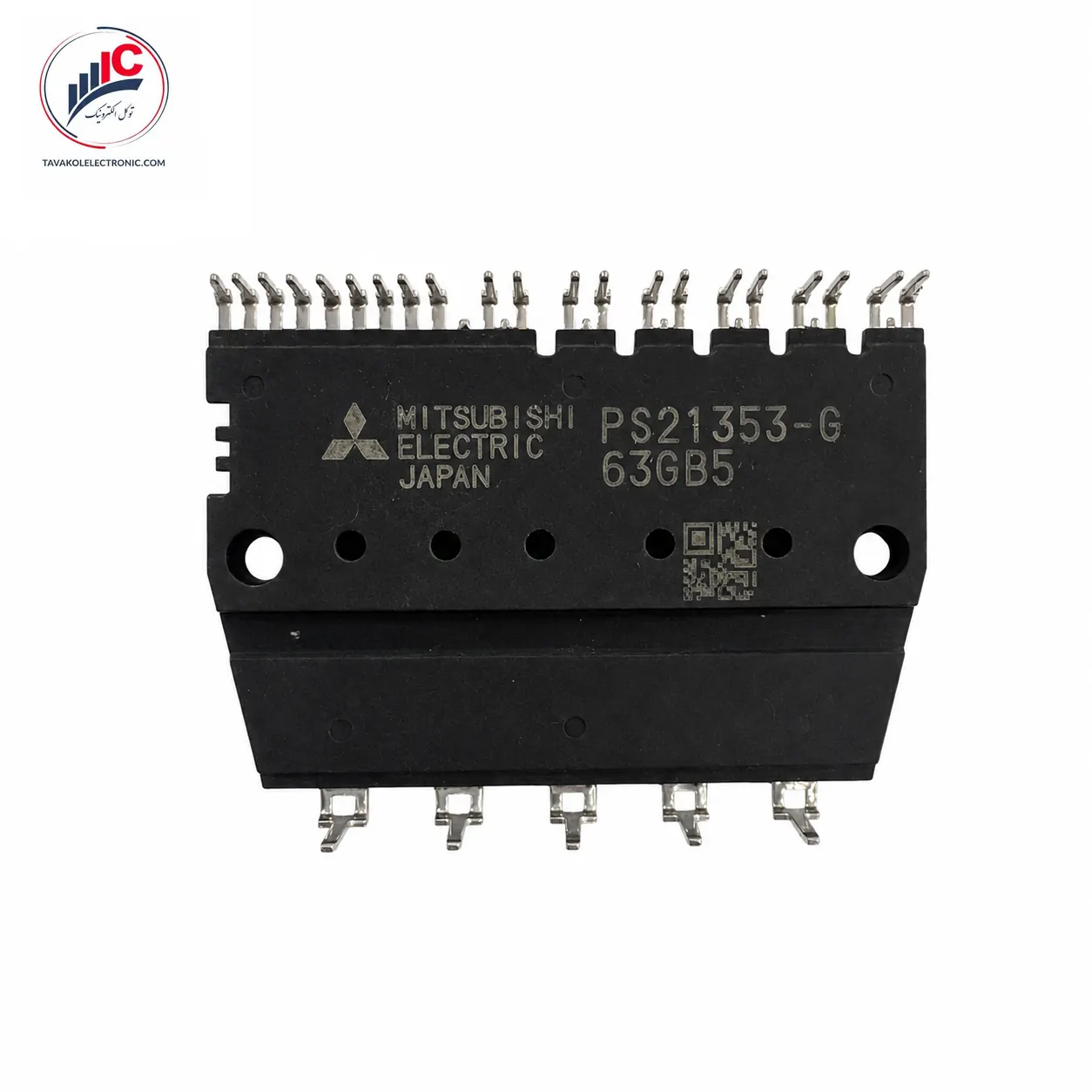

PS21353-G یک ماژول هوشمند قدرت سه‌فاز از برند Mitsubishi Electric است که برای راه‌اندازی موتورهای کوچک در مدارهای اینورتر به کار می‌رود. این قطعه شش IGBT، دیودهای هرزگرد، گیت‌درایورهای بخش بالا و پایین و مدارهای حفاظتی را در یک پکیج فشرده و عایق‌شده Mini-DIP IPM قرار می‌دهد.

ولتاژ نامی بخش قدرت این ماژول 600 ولت و جریان نامی هر IGBT آن 10 آمپر است. جریان پیک لحظه‌ای نیز تحت شرایط دیتاشیت به 20 آمپر می‌رسد. استفاده از IGBTهای نسل چهارم Planar و مدارهای HVIC داخلی، PS21353-G را برای تعمیر بردهای کنترل موتور و تجهیزات اینورتری دارای همین پارت‌نامبر مناسب کرده است.

برای خرید PS21353-G فقط مشابه‌بودن ظاهر قطعه یا مشخصات 600V و 10A کافی نیست. پارت‌نامبر کامل، پین‌آوت، تعداد پایه‌ها، منطق فرمان و فرم بدنه باید با قطعه قبلی مطابقت داشته باشد. ارسال تصویر واضح نوشته روی قطعه، نمای پایه‌ها و شماره برد، احتمال سفارش مدل اشتباه را کاهش می‌دهد.

جهت اطلاع از قیمت PS21353-G، موجودی، خرید تکی یا عمده و دریافت پیش‌فاکتور می‌توانید تعداد موردنیاز و مشخصات قطعه را برای توکل الکترونیک ارسال کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مزایای سفارش PS21353-G از توکل الکترونیک

توکل الکترونیک امکان استعلام قیمت روز، بررسی موجودی، فروش تکی و تعدادی، تأمین سفارش‌های شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای بررسی دقیق‌تر سفارش بهتر است موارد زیر ارسال شوند:

پارت‌نامبر کامل PS21353-G
تصویر واضح نوشته و لوگوی روی قطعه
تصویر پایه‌ها از دو طرف
شماره یا مدل برد دستگاه
نوع دستگاه و کاربرد ماژول
تعداد موردنیاز

این اطلاعات به کارشناسان فروش کمک می‌کند قطعه موردنیاز با موجودی قابل‌ارائه تطبیق داده شود.

مشخصات فنی PS21353-G

مشخصه	مقدار
برند	Mitsubishi Electric
پارت‌نامبر	PS21353-G
نوع قطعه	ماژول هوشمند قدرت IPM
ساختار قدرت	اینورتر سه‌فاز 6-Pack
فناوری کلید قدرت	IGBT نسل چهارم Planar
نوع پکیج	Mini-DIP، عایق‌شده
ولتاژ کلکتور–امیتر	600V
جریان نامی هر IGBT	10A در TC=25°C
جریان پیک هر IGBT	20A لحظه‌ای
ولتاژ معمول باس DC	300V
حداکثر باس پیشنهادی	400V
ولتاژ باس مطلق	450V
ولتاژ Surge باس	500V
تغذیه معمول مدار کنترل	15V
محدوده پیشنهادی تغذیه	13.5 تا 16.5V
رابط ورودی	CMOS/TTL پنج‌ولتی
منطق ورودی	Active-Low
فرکانس PWM معمول	15kHz
حداقل Dead-Time پیشنهادی	3µs
حفاظت اتصال کوتاه	فقط IGBTهای بخش پایین
حفاظت افت ولتاژ	بخش بالا و پایین
خروجی اعلام خطا	FO از نوع Open-Collector
قابلیت Bootstrap	دارد
تعداد پایه	35 پایه، شامل پایه‌های NC و Dummy
ابعاد کلی تقریبی	49×30.5 میلی‌متر
ولتاژ عایقی	1500Vac برای یک دقیقه
وزن تقریبی	20 گرم
نوع نصب	Through-Hole روی PCB

جریان 10 آمپر، ریتینگ هر IGBT در شرایط مشخص دیتاشیت است و نباید به‌عنوان جریان دائمی موتور در تمام شرایط در نظر گرفته شود. جریان قابل‌استفاده به فرکانس PWM، دمای ماژول، هیت‌سینک، ولتاژ باس، نوع موتور و طراحی برد وابسته است.

ویژگی‌های PS21353-G

اینورتر کامل سه‌فاز در یک پکیج فشرده
دارای شش IGBT و دیودهای هرزگرد داخلی
ولتاژ نامی 600 ولت و جریان نامی 10 آمپر
جریان پیک لحظه‌ای 20 آمپر
دارای مدارهای HVIC و LVIC داخلی
مناسب کار در فرکانس PWM معمول 15 کیلوهرتز
سازگار با سیگنال‌های CMOS و TTL پنج‌ولتی
امکان ارتباط مستقیم با کنترلر در طراحی مناسب
قابلیت استفاده از مدار Bootstrap
حفاظت افت ولتاژ برای بخش بالا و پایین
حفاظت اتصال کوتاه برای کلیدهای بخش پایین
خروجی FO برای اعلام خطا
پکیج Mini-DIP عایق‌شده و کم‌حجم
مناسب تعمیر بردهای دارای همین پارت‌نامبر

کاربردهای PS21353-G

این ماژول برای اینورترهای کوچک در کلاس ورودی 100 تا 200 ولت AC معرفی شده است. کاربردهای متداول آن عبارت‌اند از:

ماشین لباس‌شویی اینورتر
یخچال و کمپرسور دورمتغیر
کولر و تجهیزات تهویه مطبوع
سرووموتورهای کوچک
پمپ‌ها و فن‌های دورمتغیر
بردهای کنترل دور موتور
اینورترهای لوازم خانگی
تعمیر تجهیزات دارای PS21353-G

دیتاشیت برای این قطعه توان ثابت و قطعی برحسب کیلووات تعیین نکرده است؛ بنابراین انتخاب نهایی باید با توجه به جریان واقعی موتور، شرایط راه‌اندازی و سیستم خنک‌کننده انجام شود.

نکات مهم پیش از خرید و نصب

ورودی‌های PS21353-G از نوع Active-Low هستند؛ یعنی سطح منطقی پایین فرمان روشن‌شدن IGBT را صادر می‌کند. استفاده از فرمان یا بردی با منطق متفاوت می‌تواند باعث عملکرد نادرست یا آسیب به ماژول شود.

پیش از نصب قطعه جدید، موارد زیر بررسی شوند:

تغذیه 15 ولت گیت‌درایورها
دیودها و خازن‌های Bootstrap
مقاومت شنت و مدار تشخیص جریان
خازن CFO و مدار خروجی خطا
فرمان‌های PWM و Dead-Time
خازن باس DC و مدار یکسوساز
سلامت موتور و خروجی‌های U، V و W
سطح هیت‌سینک و خمیر حرارتی
پین‌آوت و محل پایه‌های Dummy و NC

تعویض ماژول بدون عیب‌یابی مدار جانبی ممکن است باعث سوختن مجدد قطعه شود.

سؤالات متداول

PS21353-G چند ولت و چند آمپر است؟

این ماژول دارای ولتاژ نامی 600 ولت و جریان نامی 10 آمپر برای هر IGBT است. جریان پیک لحظه‌ای آن نیز 20 آمپر اعلام شده است.

آیا PS21353-G یک ماژول سه‌فاز است؟

بله، این قطعه یک اینورتر کامل سه‌فاز شامل شش IGBT و خروجی‌های U، V و W است.

منطق ورودی PS21353-G چیست؟

ورودی‌های آن پنج‌ولتی و از نوع Active-Low هستند. سطح پایین باعث روشن‌شدن کلید مربوطه می‌شود.

آیا PS21353-G حفاظت اتصال کوتاه دارد؟

بله؛ اما این حفاظت فقط برای IGBTهای بخش پایین عمل می‌کند و به مقاومت شنت و فیلتر خارجی وابسته است.

آیا خروجی اعلام خطا دارد؟

بله، خروجی FO هنگام اتصال کوتاه بخش پایین یا افت ولتاژ تغذیه بخش پایین فعال می‌شود و به مقاومت Pull-Up خارجی نیاز دارد.

آیا هر ماژول 600V 10A جایگزین آن می‌شود؟

خیر. پین‌آوت، منطق فرمان، ابعاد، مدار Bootstrap، حفاظت‌ها و مشخصات حرارتی باید کاملاً مطابقت داشته باشند.

قیمت PS21353-G چگونه مشخص می‌شود؟

قیمت براساس موجودی، تعداد سفارش و شرایط روز بازار تعیین می‌شود. برای استعلام دقیق، تصویر قطعه و تعداد موردنیاز را ارسال کنید.

جمع‌بندی و ثبت سفارش

PS21353-G میتسوبیشی یک ماژول IPM سه‌فاز 600 ولت و 10 آمپر در پکیج Mini-DIP است که برای تعمیر و راه‌اندازی بردهای اینورتر دارای همین پارت‌نامبر استفاده می‌شود.

برای جلوگیری از خرید اشتباه، پارت‌نامبر، منطق Active-Low، تعداد و محل پایه‌ها و شماره برد بررسی شود. جهت استعلام قیمت و موجودی PS21353-G، خرید تکی یا عمده، دریافت پیش‌فاکتور و ثبت سفارش، تصویر قطعه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
