ماسفت IRFD9123 از محصولات Vishay / Siliconix، یک ماسفت قدرت P-channel از نوع enhancement-mode است. این قطعه با قابلیت تحمل انرژی آوالانش، برای طراحی‌هایی مناسب است که به سوئیچینگ و توان پایین راه‌اندازی گیت نیاز دارند. نوع کانال، ولتاژ شکست، مقاومت حالت روشن و شارژ گیت، از مهم‌ترین موارد برای بررسی هنگام انتخاب این مدل هستند.
این مدل در خانواده‌ای قرار دارد که برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایورهای موتور، درایورهای رله و درایورهای سوئیچینگ بای‌پولار توان بالا طراحی شده است. انتخاب نهایی باید بر اساس شرایط واقعی مدار، ولتاژ موردنیاز و روش راه‌اندازی گیت انجام شود. برای مقایسه مدل‌های مختلف، مشاهده دسته‌بندی انواع ماسفت نیز می‌تواند مفید باشد.
| مشخصه | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع کانال | P-channel enhancement mode | ماسفت قدرت |
| ولتاژ شکست درین-سورس | حداقل −60 V | VGS = 0 V، ID = −250 µA |
| مقاومت روشن | 0.6 Ω معمولی، 0.8 Ω حداکثر | VGS = −10 V، ID = −0.8 A |
| شارژ کل گیت | 16 nC معمولی، 20 nC حداکثر | VGS = −15 V، ID = −4 A |
ولتاژ شکست درین-سورس با مقدار حداقل −60 V، در شرایط VGS = 0 V و ID = −250 µA مشخص شده است. این مقدار، جایگزین ولتاژ کاری پیشنهادی برای هر مدار نیست و باید همراه با شرایط طراحی بررسی شود. مقاومت استاتیک درین-سورس در حالت روشن نیز در VGS = −10 V و ID = −0.8 A، مقدار معمولی 0.6 Ω و حداکثر 0.8 Ω دارد.
ولتاژ آستانه گیت این قطعه از −2.0 V حداقل تا −4.0 V حداکثر است؛ این مشخصه در VDS = VGS و ID = −250 µA اعلام شده است. آستانه گیت به‌تنهایی نشان نمی‌دهد که قطعه در هر ولتاژ گیت به‌طور کامل روشن میشود، بنابراین برای ارزیابی عملکرد روشن، مقدار مقاومت حالت روشن در ولتاژ گیت مورد استفاده اهمیت بیشتری دارد.
ظرفیت ورودی معمولی 300 pF است و تحت شرایط VGS = 0 V، VDS = −25 V و فرکانس 1.0 MHz اندازه‌گیری شده است. شارژ کل گیت نیز 16 nC معمولی و 20 nC حداکثر است. این اعداد برای بررسی نیازهای درایور گیت و مقایسه گزینه‌های مختلف کاربرد دارند.
زمان تأخیر روشن‌شدن 25 ns معمولی و 50 ns حداکثر است. زمان خیز، تأخیر خاموش‌شدن و زمان افت، هرکدام 50 ns معمولی و 100 ns حداکثر هستند. شرایط آزمون این زمان‌ها شامل VDD = 0.5، ID = −0.8 A و ZO = 50 Ω است؛ بنابراین نتیجه عملی مدار به شرایط درایور و بار نیز وابسته خواهد بود.
بازه دمای اتصال کاری و نگهداری این خانواده از −55 تا +150 °C اعلام شده است. ولتاژ گیت-سورس ±20 V، ولتاژ درین-سورس −60 V، جریان پیوسته −0.8 A در Tc = 25 °C و جریان پالسی −6.4 A همگی مقادیر حداکثر مطلق هستند، نه مشخصه کار عادی. در طراحی باید این مقادیر با شرایط حرارتی و زمان پالس مقایسه شوند.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، پارت‌نامبر دقیق و شرایط الکتریکی مدار خود را بررسی کنید. کارشناسان توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را دارند و این مجموعه در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این مدل یک ماسفت قدرت P-channel از نوع enhancement-mode و دارای قابلیت تحمل انرژی آوالانش است.
مقاومت درین-سورس در حالت روشن، در شرایط VGS = −10 V و ID = −0.8 A، برابر با 0.6 Ω معمولی و 0.8 Ω حداکثر است.
برای مدارهای سوئیچینگ، مبدل، رگولاتور، درایور موتور یا درایور رله، مشخصات گیت، مقاومت روشن، ولتاژ شکست و حدود مطلق را با نیاز واقعی مدار تطبیق دهید. برای دریافت قیمت، موجودی و ثبت سفارش، پارت‌نامبر را به توکل الکترونیک اعلام کنید.
| Part Number | IRFD9123 |
|---|---|
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 60 V, ID: 0.8 A |

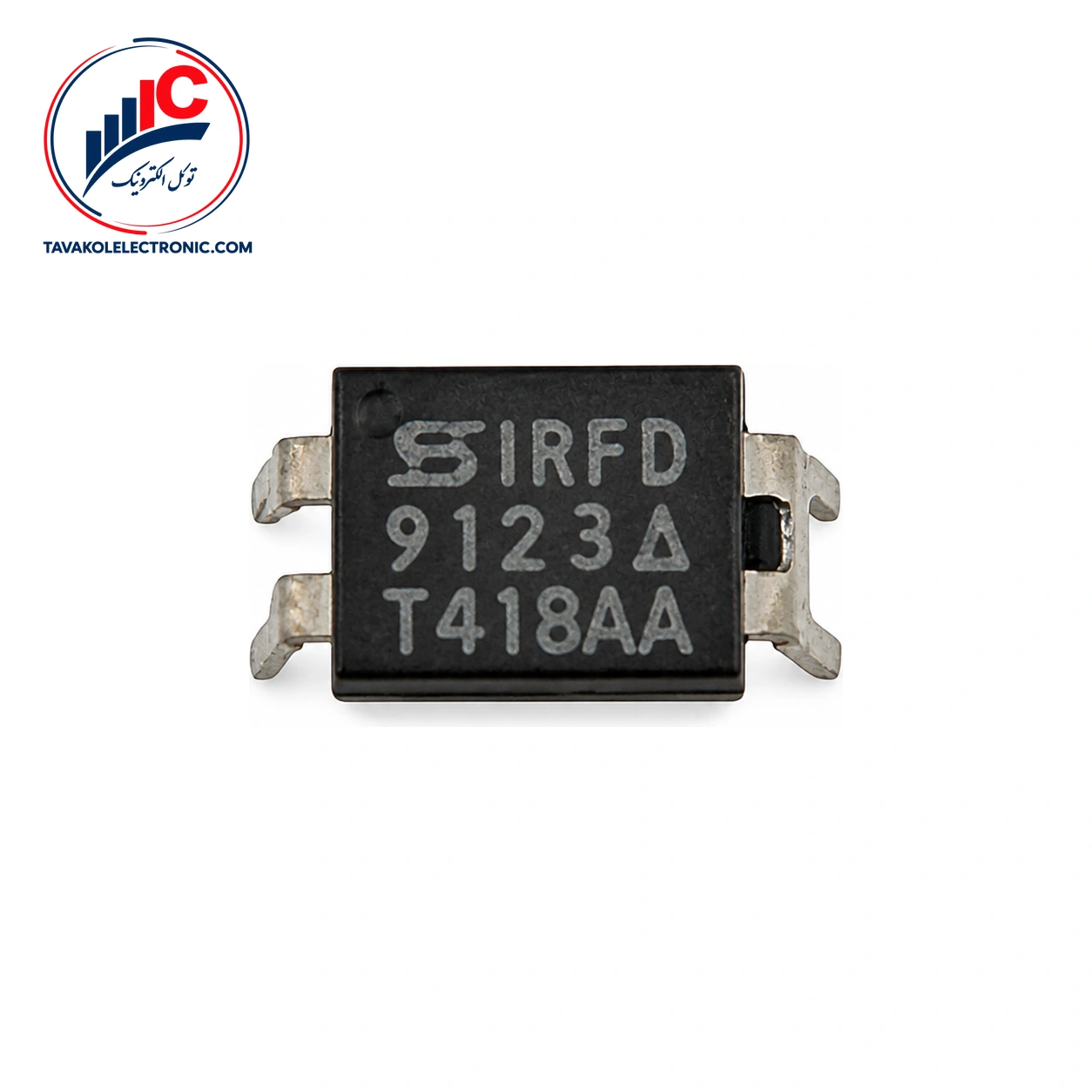

ماسفت IRFD9123
