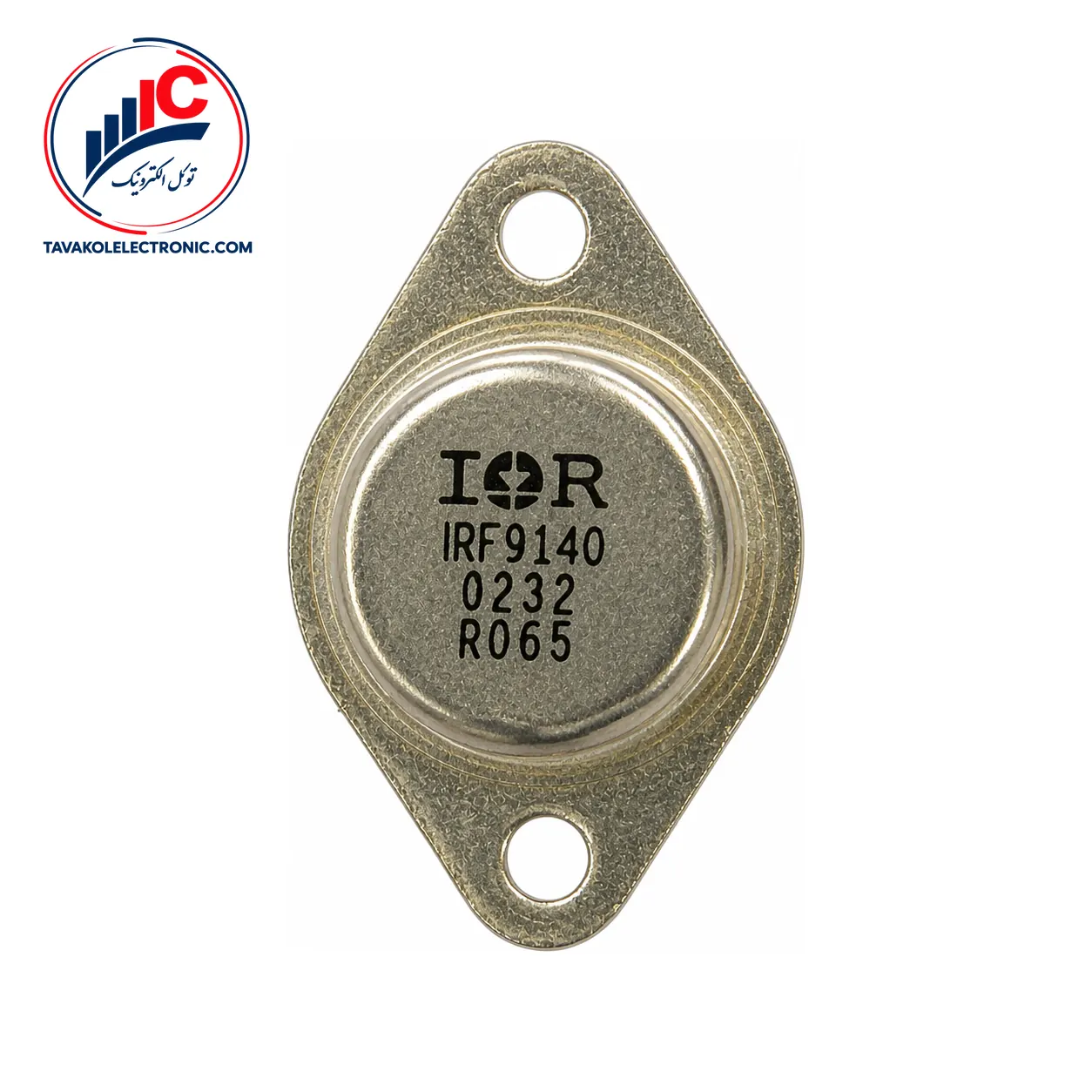

ماسفت IRF9140 یک ماسفت قدرت کانال P از شرکت International Rectifier است که در پکیج فلزی TO-3 (TO-204AA) با نصب سوراخدار عرضه میشود. این قطعه برای مدارهایی مناسب است که به ماسفت کانال P در بخش سوئیچینگ قدرت نیاز دارند و میتواند در طراحی مبدلهای DC-DC و درایو موتور بررسی شود.
پیش از ثبت سفارش، تطبیق دقیق شماره فنی، پکیج و روش نصب را با نیاز مدار خود بررسی کنید. پکیج TO-3 به فضای کافی روی برد یا شاسی و توجه به طراحی مکانیکی نیاز دارد.
برای مشاهده مدلهای بیشتر و مقایسه گزینههای موجود، انواع ماسفت را بررسی کنید.
مهمترین مشخصه الکتریکی این مدل، ولتاژ شکست درین به سورس حداقل -100 V است. این مقدار در شرایط VGS = 0 V و ID = -1.0 mA، با دمای پیوند 25°C مشخص شده و نباید آن را معادل ولتاژ کاری مدار در نظر گرفت.
مقاومت روشن استاتیک در شرایط تعیینشده حداکثر 0.2 Ω در جریان درین -11 A و حداکثر 0.23 Ω در جریان -18 A است. این مقادیر به VGS = -10 V و پالس با عرض حداکثر 300 µs و چرخه کاری حداکثر 2٪ مربوط هستند.
| پارامتر | مقدار |
|---|---|
| نوع کانال | P-channel |
| پکیج | TO-3 (TO-204AA)، نصب سوراخدار |
| ولتاژ شکست درین-سورس | حداقل -100 V |
| مقاومت روشن | حداکثر 0.2 Ω در ID = -11 A |
| شارژ کل گیت | 31 nC حداقل تا 60 nC حداکثر |
ولتاژ آستانه گیت بین -2.0 V حداقل و -4.0 V حداکثر است و در شرایط VDS = VGS و ID = -250 µA بیان میشود. شارژ کل گیت نیز در بازه 31 تا 60 nC قرار دارد و در ارزیابی سرعت سوئیچینگ و انتخاب درایور گیت اهمیت دارد.
حد جریان پیوسته -18 A در دمای بدنه 25°C و -11 A در دمای بدنه 100°C، از نوع Absolute Maximum هستند. همچنین حد ولتاژ گیت به سورس ±20 V است. طراحی نهایی باید محدودیتهای حرارتی، مسیرهای جریان و شرایط واقعی مدار را جداگانه بررسی کند.
این ماسفت برای بررسی در مبدلهای DC-DC و مدارهای درایو موتور معرفی شده است. کانال P بودن آن در بخشهایی از مدار که به آرایش سوئیچینگ متناسب با این نوع کانال نیاز دارند، یک عامل مهم در انتخاب است. مقاومت روشن و شارژ گیت نیز در کنار توپولوژی مدار، فرکانس سوئیچینگ و روش راهاندازی گیت باید ارزیابی شوند.
دیود سورس-درین زمان بازیابی معکوس معمولی 170 ns و حداکثر 280 ns دارد. این مشخصه در شرایط TJ = 25°C، جریان IF = -18 A و VDD ≤ -50 V اندازهگیری شده است و برای بررسی رفتار مسیرهای کموتاسیون و سوئیچینگ مدار کاربرد دارد.
اگر در پروژه خود به ماسفت کانال P با نصب سوراخدار و پکیج TO-3 نیاز دارید، IRF9140 میتواند یکی از گزینههای قابل بررسی باشد. مقدار ولتاژ مدار، روش کنترل گیت، جریان واقعی، دفع حرارت و محدودیت فضای نصب را پیش از جایگزینی یا خرید با مدار تطبیق دهید.
برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیشفاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه میشود.
IRF9140 یک ماسفت قدرت کانال P است و در پکیج TO-3 (TO-204AA) با نصب سوراخدار عرضه میشود.
حداقل ولتاژ شکست درین به سورس -100 V است. این مقدار در شرایط آزمون مشخصشده برای VGS و جریان درین بیان شده و نباید بدون بررسی سایر شرایط، معادل ولتاژ کاری مدار در نظر گرفته شود.
IRF9140 یک ماسفت کانال P با پکیج TO-3، ولتاژ شکست حداقل -100 V، مقاومت روشن پایین در شرایط آزمون مشخص و کاربردهای بالقوه در مبدلهای DC-DC و درایو موتور است. برای سفارش، ابتدا پارتنامبر و پکیج را با نیاز پروژه تطبیق دهید، سپس برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید.
| Part Number | IRF9140 |
|---|---|
| پکیج | TO-3 |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -100 V, ID: -18 A |
