ماژول IPM مدل IKCM15L60GA

توضیحات

خرید و قیمت IKCM15L60GA

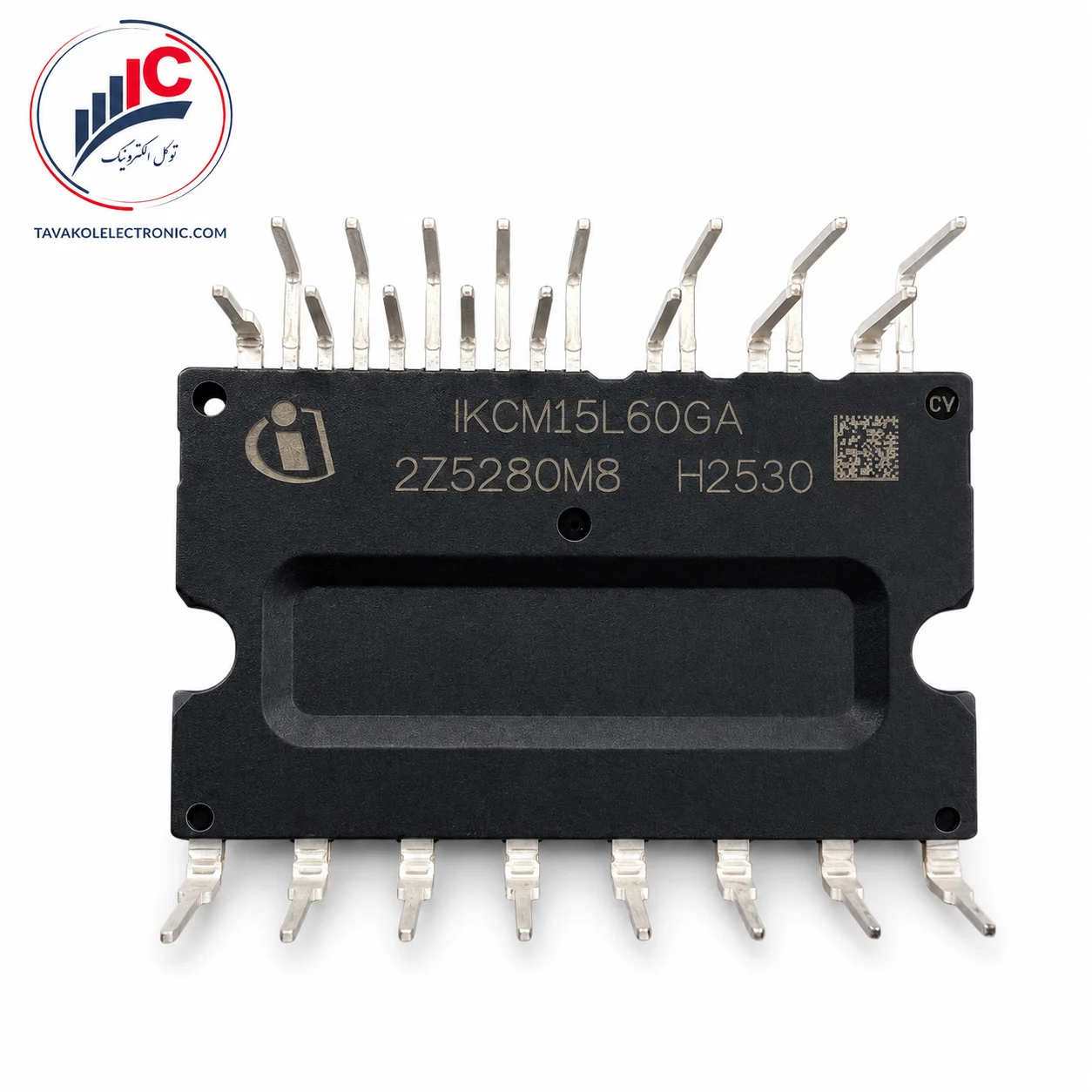

IKCM15L60GA یک ماژول IPM سه‌فاز از خانواده CIPOS شرکت Infineon است که برای کنترل موتورهای سه‌فاز AC و موتورهای آهنربای دائم در بردهای اینورتر طراحی شده است. این قطعه شش IGBT قدرت، دیودهای آنتی‌پارالل، گیت‌درایور سه‌فاز، مدار Bootstrap و حفاظت‌های مهم را در یک پکیج ایزوله یکپارچه ارائه می‌کند.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه سانتی‌گراد ۱۵ آمپر است. در دمای کیس ۸۰ درجه، جریان مجاز اعلام‌شده به ۱۰ آمپر کاهش پیدا می‌کند. مقدار ۳۰ آمپر نیز جریان پیک با مدت کمتر از یک میلی‌ثانیه است و نباید به‌عنوان جریان کاری دائم در نظر گرفته شود.

برای خرید IKCM15L60GA باید پارت‌نامبر کامل، حرف L، پکیج ۲۴ پایه و ترتیب پایه‌های کنترل و قدرت با برد قبلی مطابقت داشته باشند. مدل‌هایی مانند IKCM15H60GA ممکن است ظاهر و ظرفیت اسمی مشابهی داشته باشند، اما از نظر مشخصات سوئیچینگ و زمان‌بندی درایور کاملاً یکسان نیستند.

برای دریافت قیمت IKCM15L60GA، استعلام موجودی، ثبت سفارش یا دریافت پیش‌فاکتور، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

جدول صفحه ۷ دیتاشیت مقادیر ۶۰۰ ولت، ۱۵ آمپر، ۱۰ آمپر در دمای بالاتر و جریان پیک ۳۰ آمپر را تأیید می‌کند. ظرفیت واقعی برد باید با توجه به دمای کاری، هیت‌سینک، فرکانس سوئیچینگ و نوع بار بررسی شود.

ویژگی‌ها و مزایای IKCM15L60GA

ماژول IKCM15L60GA طبقه قدرت و گیت‌درایور سه‌فاز را در یک مجموعه قرار می‌دهد. این ساختار تعداد قطعات مجزای روی برد را کاهش داده و در تعمیر بردی که همین پارت‌نامبر روی آن نصب شده، شناسایی و تعویض طبقه اینورتر را ساده‌تر می‌کند.

گیت‌درایور داخلی با فناوری SOI برای پایداری در برابر ولتاژهای گذرا و منفی طراحی شده است. ورودی‌های HIN و LIN با کنترلرهای منطقی ۳.۳ و ۵ ولت سازگارند و مدار داخلی از روشن‌شدن هم‌زمان IGBTهای High-Side و Low-Side یک شاخه جلوگیری می‌کند.

عملکرد Bootstrap داخل ماژول یکپارچه شده و دیودها و مقاومت‌های مربوط به آن داخلی هستند؛ بااین‌حال خازن‌های Bootstrap باید به‌صورت خارجی روی برد قرار بگیرند. خرابی یا افت ظرفیت این خازن‌ها ممکن است باعث عملکرد نامناسب بخش High-Side شود.

پایه‌های امیتر Low-Side با نام‌های NU، NV و NW جداگانه در دسترس هستند. این ویژگی امکان اندازه‌گیری جریان هر فاز از طریق شنت‌های مستقل را فراهم می‌کند.

در صورت تشخیص اضافه‌جریان از طریق پایه ITRIP، تمام شش خروجی گیت‌درایور خاموش می‌شوند. خروجی VFO نیز خطای اضافه‌جریان یا افت ولتاژ تغذیه را به میکروکنترلر گزارش می‌کند.

کاربردهای IKCM15L60GA

براساس دیتاشیت، این مدل برای کنترل موتورهای سه‌فاز در تجهیزات دور متغیر طراحی شده است. کاربردهای اعلام‌شده عبارت‌اند از:

• برد اینورتر ماشین ظرف‌شویی
• برد کنترل یخچال و کمپرسور
• ماشین لباس‌شویی اینورتر
• سیستم‌های تهویه و کولر
• کنترل فن و پمپ
• درایو موتورهای سه‌فاز کم‌توان
• کنترل موتورهای PMSM
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

ذکر نام یک دستگاه در دیتاشیت به‌معنای سازگاری با تمام مدل‌های آن دستگاه نیست. هنگام سفارش IKCM15L60GA باید شماره برد، توان موتور، ولتاژ باس، پین‌آوت و تنظیمات کنترل بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش موارد زیر بررسی شوند:

• نوشته روی بدنه دقیقاً IKCM15L60GA باشد.
• حرف دوم کد K و حرف بعد از عدد 15 دقیقاً L باشد.
• تعداد و ترتیب ۲۴ پایه با برد تطبیق داده شود.
• پایه‌های NU، NV و NW با مدار شنت هماهنگ باشند.
• پایه ۲۴ طبق دیتاشیت NC است.
• مدار ITRIP، خروجی VFO و مسیر NTC آزمایش شوند.
• خازن‌های Bootstrap و تغذیه VDD بررسی شوند.
• حداقل Deadtime موردنیاز کنترلر رعایت شود.
• موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
• هیت‌سینک، خمیر حرارتی و فشار نصب مناسب باشند.

هنگام استعلام موجودی IKCM15L60GA بهتر است تصویر واضح نوشته قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود. نصب IPM جدید بدون رفع علت اصلی خرابی ممکن است به سوختن مجدد قطعه منجر شود.

تفاوت IKCM15L60GA با IKCM15H60GA

هر دو مدل در کلاس ۶۰۰ ولت و ۱۵ آمپر قرار دارند و از پکیج و پین‌آوت مشابه استفاده می‌کنند؛ اما مشخصات سوئیچینگ آن‌ها یکسان نیست:

نسخه L در شرایط دیتاشیت افت ولتاژ اشباع پایین‌تری دارد، اما زمان‌بندی سوئیچینگ و Deadtime آن با نسخه H متفاوت است. بنابراین استفاده از یکی به‌جای دیگری بدون بررسی کنترلر، فرکانس PWM و تنظیمات برد توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IKCM15L60GA به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین سفارش شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

بررسی کامل پارت‌نامبر و پسوند محصول پیش از فروش، احتمال انتخاب مدل اشتباه را کاهش می‌دهد. حضور فیزیکی مجموعه در بازار جمهوری تهران نیز امکان پیگیری و خرید مطمئن‌تر را برای مشتریان فراهم می‌کند.

برای دریافت قیمت روز IKCM15L60GA، مشاوره خرید و بررسی موجودی، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید.

سوالات متداول

IKCM15L60GA چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز Infineon با شش TRENCHSTOP IGBT، دیودهای داخلی، گیت‌درایور، Bootstrap و مدارهای حفاظتی است.

ولتاژ و جریان آن چقدر است؟

ولتاژ بلوکه‌سازی آن ۶۰۰ ولت و جریان خروجی در دمای کیس ۲۵ درجه ۱۵ آمپر است. جریان پیک کوتاه‌مدت آن ۳۰ آمپر است.

آیا NTC داخلی دارد؟

بله، دارای ترمیستور NTC داخلی با مقاومت تیپیک حدود ۸۵ کیلو‌اهم در دمای ۲۵ درجه است.

آیا Bootstrap داخلی دارد؟

عملکرد Bootstrap و دیودهای آن داخلی هستند؛ اما خازن‌های خارجی تغذیه High-Side همچنان لازم‌اند.

آیا جایگزین IKCM15H60GA است؟

جایگزینی مستقیم تأیید نمی‌شود. Deadtime، عرض پالس، افت ولتاژ و مشخصات سوئیچینگ دو مدل باید با طراحی برد مقایسه شوند.

برای سفارش چه اطلاعاتی ارسال شود؟

تصویر قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز ارسال شود.

جمع‌بندی و استعلام موجودی

IKCM15L60GA یک ماژول IPM سه‌فاز Infineon با ولتاژ ۶۰۰ ولت، جریان نامی ۱۵ آمپر و جریان پیک ۳۰ آمپر است. گیت‌درایور SOI، Bootstrap داخلی، NTC، حفاظت اضافه‌جریان، UVLO، خروجی خطا و امکان سنجش مستقل جریان فازها از قابلیت‌های اصلی آن هستند.

برای خرید IKCM15L60GA، استعلام قیمت، سفارش تکی، خرید عمده یا دریافت پیش‌فاکتور باید پارت‌نامبر کامل، پسوند L، پین‌آوت و تنظیمات کنترلر با قطعه قبلی تطبیق داده شوند.
