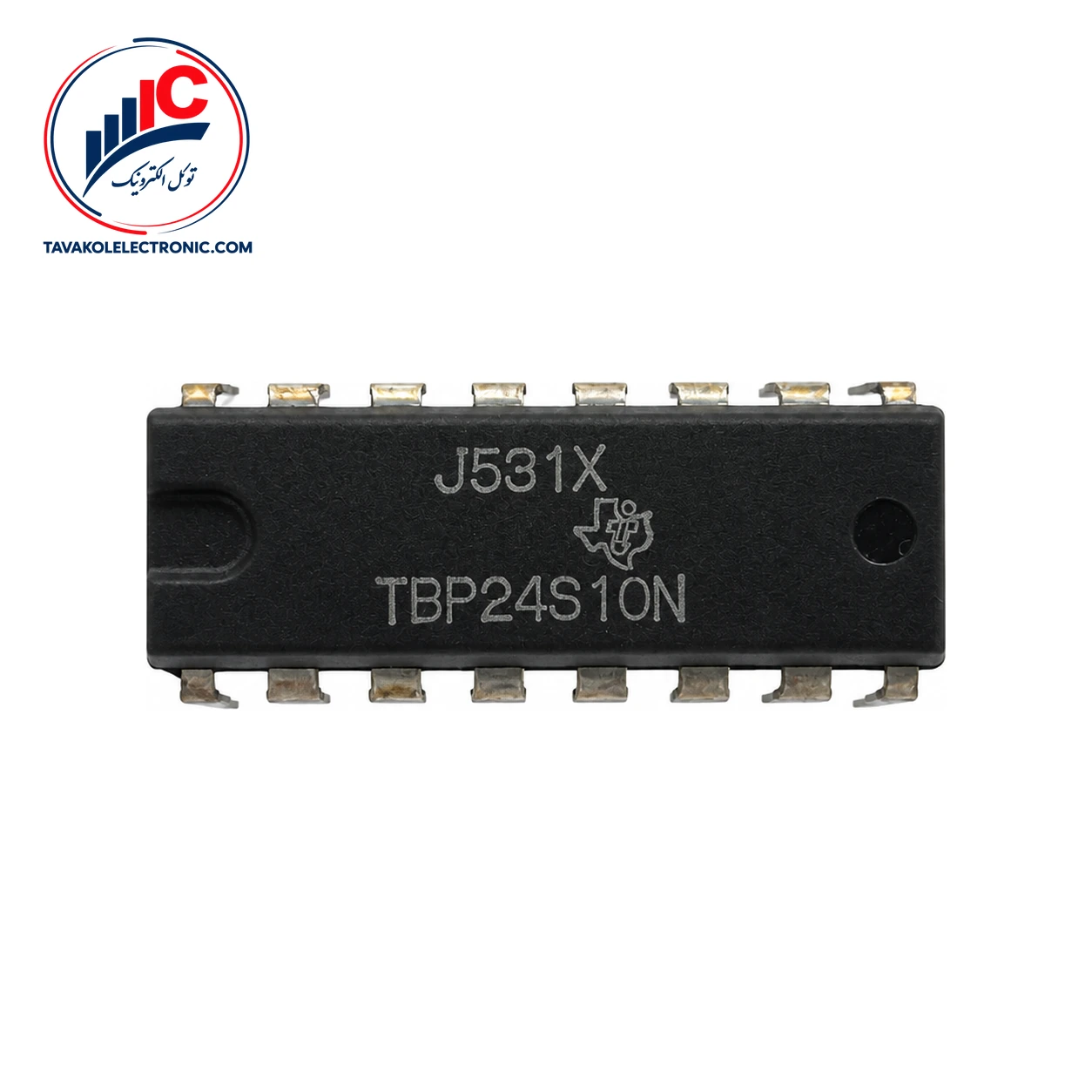

آی سی TBP24S10N

معرفی TBP24S10N

TBP24S10N یک PROM استاندارد از Texas Instruments است که از 3-state output بهره می‌برد. این آی‌سی برای طراحی‌هایی مناسب است که به حافظه‌ای با سازمان‌دهی 256 کلمه چهار بیتی و ظرفیت کلی 1024 بیت نیاز دارند. هنگام انتخاب، نوع حافظه، ساختار داده و مشخصات الکتریکی باید با نیاز مدار مقایسه شود.

ساختار حافظه TBP24S10N

سازمان‌دهی 256 × 4 بیت، ظرفیت این قطعه را مشخص می‌کند و برای بررسی معماری حافظه اهمیت دارد. سطح ورودی High حداقل 2 V و سطح ورودی Low حداکثر 0.8 V است. جریان خروجی High برابر با −6.5 mA و جریان خروجی Low برابر با 16 mA اعلام شده است.

زمان دسترسی آدرس حداقل 35 ns و حداکثر 55 ns است؛ این مشخصه با شرط CL = 30 pF بیان می‌شود. زمان دسترسی از مسیر Chip Select نیز حداقل 20 ns و حداکثر 35 ns است. این مقادیر را هنگام بررسی زمان‌بندی و هماهنگی قطعه با طراحی دیجیتال در نظر بگیرید.

مشخصات الکتریکی و پکیج TBP24S10N

ولتاژ تغذیه توصیه‌شده 5 V نامی است و محدوده 4.75 تا 5.25 V را پوشش می‌دهد. جریان تغذیه در این شرایط 75 mA به‌صورت معمول و 100 mA حداکثر اعلام شده است؛ بنابراین ظرفیت منبع تغذیه و ریل 5 V را با این مقادیر مقایسه کنید.

ولتاژ خروجی High حداقل 2.4 V و مقدار معمول آن 3.1 V است. این مشخصه با VCC برابر حداقل مقدار و IOH برابر مقدار حداکثر تعریف شده است. ولتاژ خروجی Low نیز حداکثر 0.5 V است و شرط آن VCC حداقل و IOL برابر 16 mA است.

این مدل در پکیج N با 16 پایه عرضه می‌شود. محدوده دمای کاری آزاد توصیه‌شده برای نسخه تجاری این پکیج از 0 تا 70 °C است. پیش از نصب، پکیج، تعداد پایه‌ها، ولتاژ تغذیه و نقشه پایه‌های قطعه موردنیاز را با سفارش خود تطبیق دهید.

نکات انتخاب و تطبیق

اگر مشخصات موردنیاز شما شامل PROM با ظرفیت 1024 بیت، سازمان‌دهی 256 × 4 و 3-state output است، این قطعه می‌تواند در فهرست گزینه‌های بررسی قرار گیرد. زمان‌های دسترسی، سطوح منطقی، جریان‌های خروجی و محدوده دمایی نیز باید با شرایط طراحی مقایسه شوند.

برای جلوگیری از تأمین مدل مشابه یا دارای پسوند متفاوت، پارت‌نامبر دقیق را در درخواست خرید درج کنید. شباهت ظاهری قطعه به‌تنهایی برای تطبیق کافی نیست.

قیمت و خرید TBP24S10N از توکل الکترونیک

برای استعلام قیمت و موجودی روز، مشخصات قطعه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور در دسترس است. پیش از نهایی کردن سفارش نیز امکان بررسی پارت‌نامبر وجود دارد.

توکل الکترونیک ضمانت اصالت کالا را ارائه می‌کند و ارسال به سراسر کشور انجام می‌شود. حضور فیزیکی در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم می‌کند. برای خرید IC، شماره قطعه، تعداد و زمان موردنیاز خود را اعلام کنید تا شرایط تأمین بررسی شود.

سؤالات متداول درباره TBP24S10N

TBP24S10N چه نوع حافظه‌ای است؟

این محصول یک PROM استاندارد با 3-state output است که در ساختار 256 کلمه چهار بیتی، ظرفیت 1024 بیت دارد.

پکیج و ولتاژ تغذیه این مدل چیست؟

پکیج N این قطعه 16 پایه دارد. ولتاژ تغذیه توصیه‌شده 5 V نامی است و محدوده توصیه‌شده آن 4.75 تا 5.25 V اعلام شده است.

جمع‌بندی و ثبت سفارش TBP24S10N

این PROM استاندارد با سازمان‌دهی 256 × 4 بیت، ظرفیت 1024 بیت، پکیج N و 16 پایه، و تغذیه نامی 5 V مشخص می‌شود. زمان دسترسی، جریان تغذیه، سطوح منطقی و محدوده دمای کاری از مهم‌ترین موارد بررسی پیش از خرید هستند.

برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر دقیق TBP24S10N و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
