آیسی TC40H155P از محصولات Toshiba و یک مدار منطقی دوکاناله با عملکرد Dual 2-to-4-line decoder/demultiplexer است. این قطعه برای مدارهایی مناسب است که باید ورودیهای انتخاب را به یکی از چند مسیر خروجی هدایت کنند یا عملیات دیکودینگ چندخطی را انجام دهند.
ساختار دوگانه این قطعه امکان استفاده از دو بخش 2 به 4 را در یک آیسی فراهم میکند. با ترکیب ورودیها، میتوان از آن بهعنوان دیکودر 3 به 8 یا دیمالتیپلکسر 1 به 8 استفاده کرد. بنابراین TC40H155P برای طراحیهایی که به چند مسیر منطقی در فضای محدود نیاز دارند، گزینهای کاربردی است. برای مشاهده و مقایسه این قطعه با انواع آی سی موجود در فروشگاه، مشخصات عملکردی و شرایط کاری آن را در نظر بگیرید.
این قطعه در پکیج DIP16 با کد نصب 3DI6A-P عرضه میشود و برای مونتاژ روی بردهای دارای سوکت یا نصب عبوری مناسب است. ولتاژ تغذیه توصیهشده آن در بازه 2.0 تا 8.0 ولت، با شرط VSS = 0.0 ولت، قرار دارد. محدوده دمای کاری توصیهشده نیز از منفی 40 تا 85 درجه سانتیگراد است.
| مشخصه | مقدار |
|---|---|
| عملکرد | Dual 2-to-4-line decoder/demultiplexer |
| پکیج | DIP16 (3DI6A-P) |
| ولتاژ تغذیه کاری | 2.0 تا 8.0 V، با VSS = 0.0 V |
| دمای کاری | −40 تا 85 °C |
| زمان خیز خروجی | 17 ns معمولی، 35 ns حداکثر |
| زمان افت خروجی | 14 ns معمولی، 30 ns حداکثر |
در VDD برابر 5 ولت، ولتاژ خروجی سطح بالا حداقل 4.95 ولت و ولتاژ خروجی سطح پایین حداکثر 0.05 ولت است. این مقادیر با جریان خروجی کمتر از 1 میکروآمپر و ورودی متصل به VSS یا VDD مشخص شدهاند. زمانهای خیز و افت خروجی نیز در VDD برابر 5 ولت، VSS برابر صفر ولت، ظرفیت بار 15 پیکوفاراد و دمای 25 درجه سانتیگراد بیان شدهاند.
جریان خروجی سطح بالا حداقل −0.52، −0.44 و −0.36 میلیآمپر بهترتیب در دماهای منفی 40، 25 و 85 درجه سانتیگراد است. جریان خروجی سطح پایین نیز در همین دماها حداقل 1.4، 1.1 و 0.8 میلیآمپر اعلام شده است. هنگام طراحی، این مقادیر باید در کنار شرایط واقعی بار و مدار بررسی شوند.
بازه ولتاژ تغذیه، ولتاژ ورودی و ولتاژ خروجی در بخش محدودیتهای مطلق باید از شرایط کاری عادی جدا در نظر گرفته شود. حداکثر توان تلفشده برای پکیج DIP برابر 300 میلیوات است. این مقادیر برای تعیین حد مجاز قطعه هستند و نباید بهعنوان تنظیمات عادی مدار استفاده شوند.
برای خرید این قطعه از توکل الکترونیک میتوانید قیمت و موجودی روز را استعلام کنید. این قطعه با امکان فروش تکی و تعدادی ارائه میشود و برای سفارشهای عمده یا تأمین شرکتی نیز امکان دریافت پیشفاکتور وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات قابل ارائه فروشگاه است.
پیش از ثبت سفارش، پارتنامبر درجشده روی سفارش را با نیاز خود تطبیق دهید؛ بهخصوص اگر قطعه برای تعمیر یا جایگزینی روی بردی مشخص تهیه میشود. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم میکند.
این قطعه یک دیکودر/دیمالتیپلکسر دوگانه با دو مسیر 2 به 4 است که با ترکیب ورودیها قابلیت استفاده بهصورت 3 به 8 یا 1 به 8 را نیز دارد. پکیج DIP16، محدوده تغذیه 2.0 تا 8.0 ولت و محدوده دمای کاری منفی 40 تا 85 درجه سانتیگراد، از مهمترین مشخصات آن برای انتخاب هستند.
برای بررسی قیمت، موجودی و امکان تأمین، با توکل الکترونیک تماس بگیرید و پارتنامبر دقیق TC40H155P را هنگام سفارش اعلام کنید.
این قطعه یک دیکودر/دیمالتیپلکسر دوگانه 2 به 4 است و با ترکیب ورودیها میتواند بهصورت دیکودر 3 به 8 یا دیمالتیپلکسر 1 به 8 استفاده شود.
پکیج این قطعه DIP16 با کد نصب 3DI6A-P است.
ولتاژ تغذیه توصیهشده 2.0 تا 8.0 ولت با VSS برابر صفر ولت است و محدوده دمای کاری توصیهشده از منفی 40 تا 85 درجه سانتیگراد اعلام شده است.
| Part Number | TC40H155P |
|---|---|
| پکیج | DIP-16 |

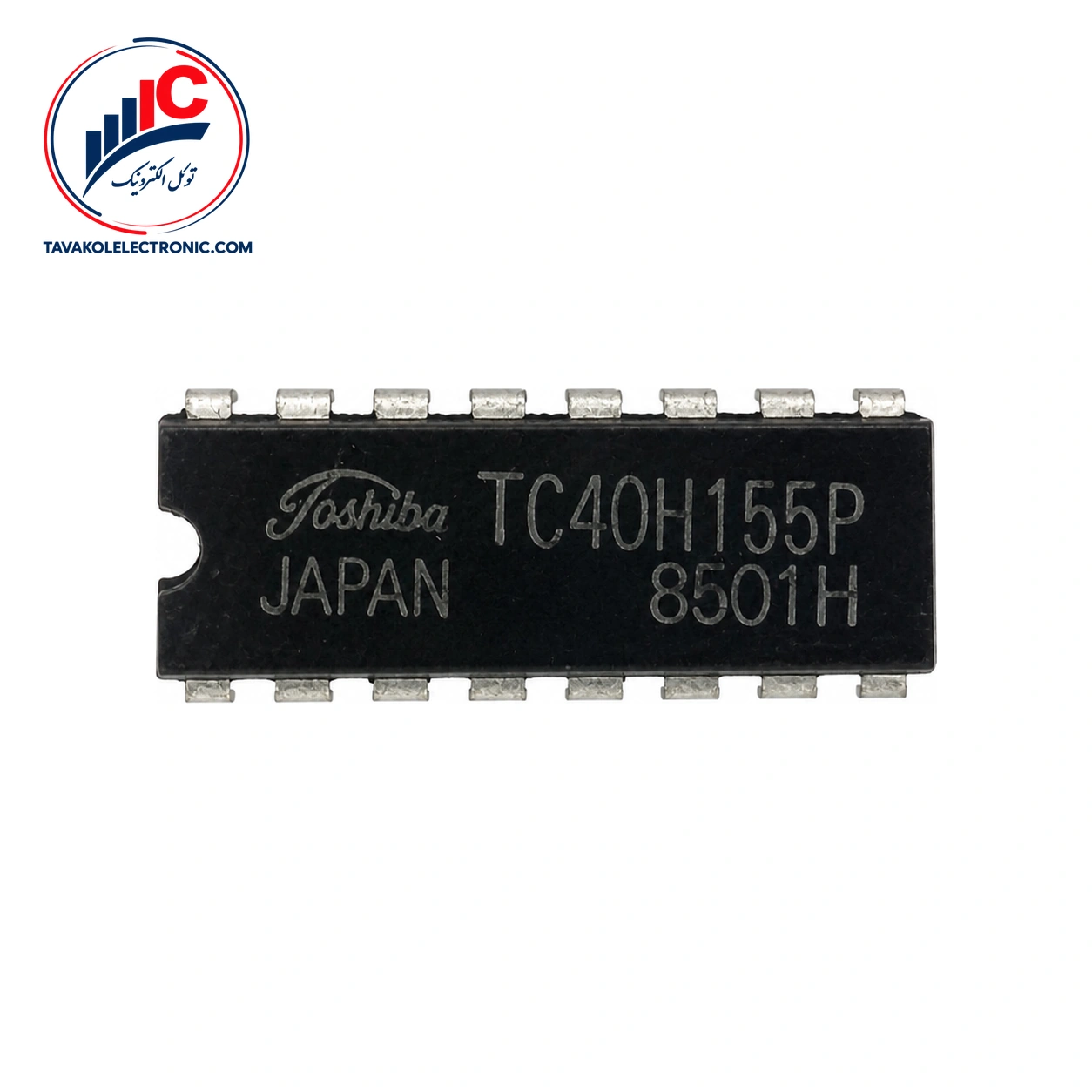

آی سی TC40H155P
