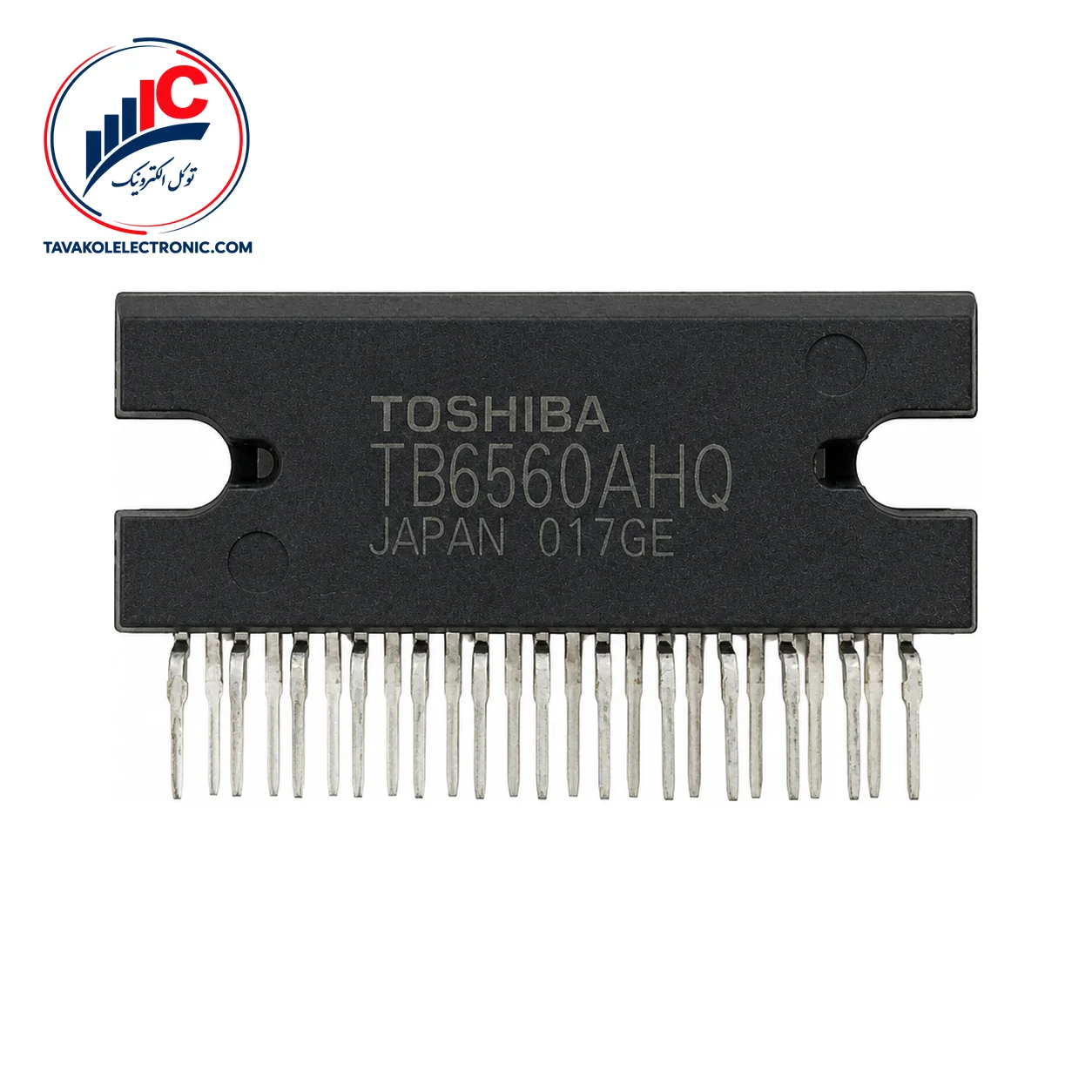

آی سی TB6560AHQ

معرفی TB6560AHQ و قابلیت‌های اصلی

این آی‌سی برای کنترل موتورهای پله‌ای دوقطبی با ورودی سینوسی در حالت میکرواستپ طراحی شده است. حالت‌های تحریک قابل پشتیبانی شامل 2-phase، 1-2-phase، 2W1-2-phase و 4W1-2-phase هستند.

ورودی CLK به‌عنوان ورودی کلاک میکرواستپ عمل می‌کند. ورودی CW/CCW جهت چرخش را تعیین می‌کند؛ سطح Low چرخش ساعت‌گرد و سطح High چرخش پادساعت‌گرد را انتخاب می‌کند. ورودی ENABLE نیز در سطح High قطعه را فعال می‌کند و در سطح Low همه خروجی‌ها را خاموش می‌کند. RESET در سطح Low، خروجی‌ها را به حالت اولیه بازمی‌گرداند.

در ورودی‌های کنترلی، مقاومت پول‌داون داخلی با مقدار معمولی 100 kΩ وجود دارد. خاموشی حرارتی یا TSD هم در ساختار آی‌سی قرار گرفته است.

مشخصات فنی آی‌سی TB6560AHQ

برای انتخاب TB6560AHQ، جریان خروجی پیک، ولتاژ تحمل خروجی و مشخصات نصب را با نیاز مدار مقایسه کنید. جریان خروجی پیک این مدل 3.5 A است. ولتاژ تحمل خروجی 40 V با شرط VDSS اعلام شده و مقاومت مجموع خروجی بالا و پایین نیز مقدار معمولی 0.6 Ω دارد.

پکیج HZIP25-P-1.27 و تعداد 25 پایه از اطلاعات مهم برای تطبیق قطعه با برد و نحوه نصب هستند.

کاربرد و انتخاب TB6560AHQ در مدار

این مدل برای مدارهای کنترل موتور پله‌ای دوقطبی در نظر گرفته شده است؛ به‌خصوص مدارهایی که کنترل میکرواستپ، تغییر جهت و حالت‌های تحریک مختلف را لازم دارند. ورودی‌های CLK، ENABLE، RESET و CW/CCW، بخش‌های اصلی کنترل عملکرد درایور را تشکیل می‌دهند.

در بررسی این قطعه، مقدار 3.5 A را به‌عنوان جریان خروجی پیک در نظر بگیرید، نه جریان کاری ثابت در همه شرایط. مقدار 40 V نیز ولتاژ تحمل خروجی با شرط VDSS است.

برای مشاهده و مقایسه گروه‌های مرتبط، می‌توانید انواع آی سی را نیز بررسی کنید. پیش از خرید، شماره فنی دقیق، پکیج HZIP25-P-1.27 و تعداد پایه‌ها را با قطعه موردنیاز خود تطبیق دهید.

خرید، قیمت و موجودی TB6560AHQ

برای خرید TB6560AHQ از توکل الکترونیک می‌توانید استعلام قیمت و موجودی روز بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

هنگام ثبت سفارش، تعداد موردنیاز و پارت‌نامبر قطعه را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. توکل الکترونیک امکان حضور فیزیکی در بازار جمهوری تهران را نیز دارد.

سؤالات متداول درباره TB6560AHQ

TB6560AHQ چه نوع قطعه‌ای است؟

این محصول یک آی‌سی درایور PWM چاپر برای کنترل موتورهای پله‌ای دوقطبی است و از کنترل میکرواستپ با ورودی سینوسی پشتیبانی می‌کند.

جریان خروجی TB6560AHQ چقدر است؟

جریان خروجی پیک این مدل 3.5 A است. این مقدار باید با عنوان جریان پیک بررسی شود و برای همه شرایط به‌عنوان جریان کاری ثابت در نظر گرفته نشود.

جمع‌بندی و سفارش TB6560AHQ

این آی‌سی برای درایو موتورهای پله‌ای دوقطبی با حالت‌های تحریک متنوع، کنترل میکرواستپ، انتخاب جهت چرخش و خاموشی حرارتی طراحی شده است. جریان پیک 3.5 A، ولتاژ تحمل خروجی 40 V و پکیج HZIP25-P-1.27 مهم‌ترین موارد برای بررسی پیش از سفارش هستند. برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
