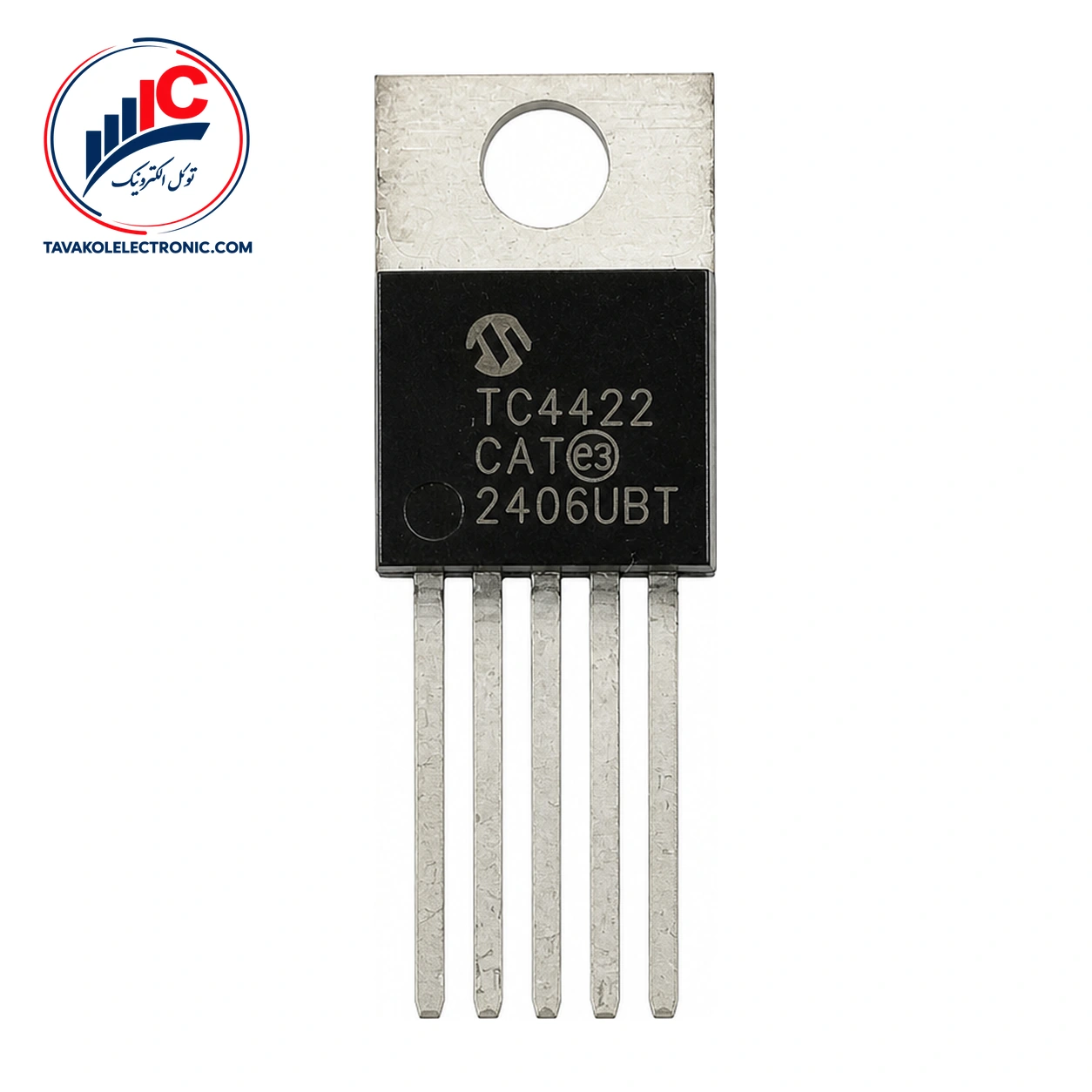

آی سی TC4422CAT

معرفی TC4422CAT

TC4422CAT یک درایور گیت غیرمعکوس و پرجریان برای MOSFET و IGBT است. این قطعه سیگنال ورودی منطقی را به خروجی مناسب برای راه‌اندازی گیت تبدیل می‌کند و برای مدارهایی به‌کار می‌رود که به درایو مستقیم و جریان خروجی بالا نیاز دارند. این مدل توسط Microchip Technology ارائه شده است.

کاربردهای TC4422CAT

این درایور برای راه‌اندازی MOSFETهای بزرگ و IGBTها، درایور خطوط با بار زیاد، مولد پالس، کلیدزنی محلی روشن/خاموش توان و درایور موتور یا سلونوئید مشخص شده است. ورودی آی‌سی می‌تواند مستقیماً از منطق TTL یا CMOS در بازه 3 تا 18 V تحریک شود. هنگام مقایسه انواع IC برای بخش درایو گیت، غیرمعکوس بودن عملکرد و جریان پیک بالا از نکات قابل توجه این مدل هستند.

مشخصات فنی TC4422CAT

مهم‌ترین مقادیر فنی این آی‌سی در جدول زیر آمده است:

جریان خروجی پیوسته برای این IC حداکثر 2 A است. این مقدار در بازه 10 V ≤ VDD ≤ 18 V و دمای محیط +25 °C مشخص شده و به‌صورت characterization-tested، نه production-tested، ارائه شده است؛ بنابراین نباید آن را با جریان پیک یکسان در نظر گرفت.

زمان خیز و زمان نزول، هر دو با بار CL = 10,000 pF، مقدار معمولی 60 ns و مقدار حداکثری 75 ns دارند. این مقادیر در دمای +25 °C و بازه 4.5 تا 18 V برای VDD بیان شده‌اند. تأخیر انتشار نیز برای tD1 برابر 30 ns معمولی و برای tD2 برابر 33 ns معمولی است؛ شرایط آزمون آن مطابق Figure 4-1 است.

مقاومت خروجی در سطح High مقدار معمولی 1.4 Ω دارد. مقاومت خروجی در سطح Low برابر 0.9 Ω معمولی و 1.7 Ω حداکثری است؛ شرایط این مقادیر IOUT = 10 mA، VDD = 18 V و TA = +25 °C است. آستانه ورودی High حداقل 2.4 V و آستانه ورودی Low حداکثر 0.8 V اعلام شده است.

جریان تغذیه با ورودی 3 V برابر 0.2 mA معمولی و 1.5 mA حداکثری است. با ورودی 0 V، این مقدار 55 µA معمولی و 150 µA حداکثری خواهد بود؛ این اعداد در بازه 4.5 تا 18 V برای VDD و دمای +25 °C مشخص شده‌اند. حداکثر مطلق ولتاژ تغذیه +20 V است و فقط یک رتبه‌بندی تنش محسوب می‌شود، نه ولتاژ کاری عادی.

خرید و استعلام قیمت TC4422CAT

برای خرید این IC از توکل الکترونیک، استعلام قیمت و موجودی روز دریافت کنید. این قطعه به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.

نکات سفارش TC4422CAT

پیش از سفارش، پارت‌نامبر دقیق و نیازهای مدار خود را بررسی کنید؛ به‌ویژه بازه VDD، جریان پیک، جریان پیوسته، بار گیت و نوع منطق ورودی. در صورت نیاز، امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.

سؤالات متداول درباره TC4422CAT

آیا TC4422CAT برای MOSFET و IGBT مناسب است؟

بله. عملکرد تعریف‌شده آن، درایو غیرمعکوس و پرجریان MOSFET و IGBT است و کاربردهای مشخص‌شده‌اش شامل درایور موتور، سلونوئید، مولد پالس، درایور خطوط با بار زیاد و کلیدزنی محلی توان می‌شود.

بازه ولتاژ کاری TC4422CAT چقدر است؟

ولتاژ تغذیه کاری VDD از 4.5 تا 18 V است. مقدار +20 V تنها حداکثر مطلق و رتبه‌بندی تنش است و نباید به‌عنوان مقدار عادی کار استفاده شود.

برای خرید چه اطلاعاتی اعلام شود؟

پارت‌نامبر دقیق، تعداد موردنیاز و شرایط تأمین را اعلام کنید تا استعلام قیمت و موجودی روز یا پیش‌فاکتور برای شما انجام شود.

جمع‌بندی و سفارش TC4422CAT

TC4422CAT یک درایور گیت غیرمعکوس برای MOSFET و IGBT است که با ورودی TTL یا CMOS، تغذیه کاری 4.5 تا 18 V، جریان پیک معمولی 9.0 A و زمان‌های خیز و نزول مشخص‌شده عرضه می‌شود. برای بررسی قیمت، موجودی و شرایط فروش تکی یا تعدادی، با توکل الکترونیک تماس بگیرید و پیش از ثبت سفارش، مشخصات این مدل را با نیاز مدار تطبیق دهید.
