ماژول IGBT سمیکرون مدل SKM300GB124D

توضیحات

معرفی محصول

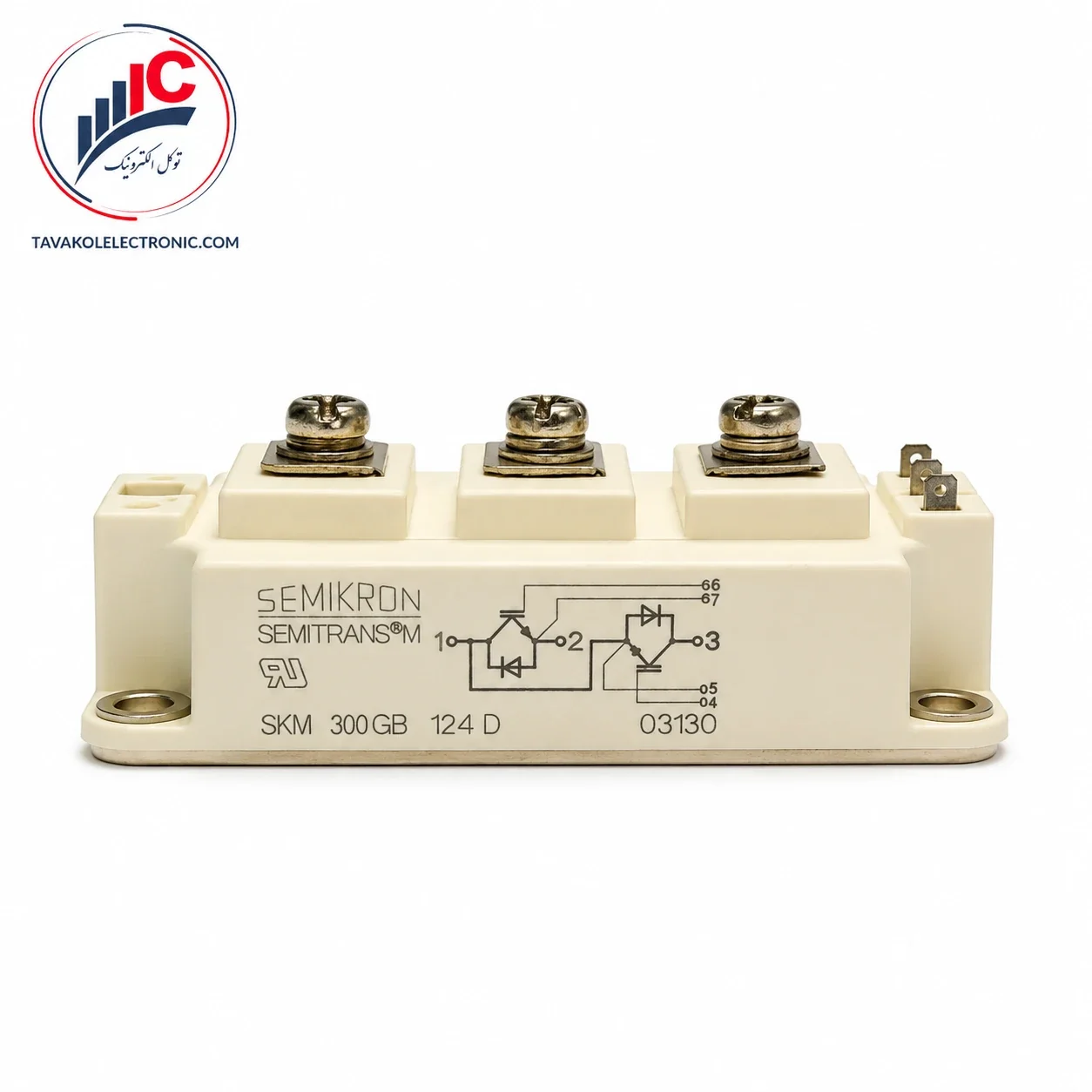

SKM300GB124D یک ماژول IGBT قدرت از برند SEMIKRON است که با ساختار نیم‌پل یا Half-Bridge برای استفاده در اینورترهای صنعتی، درایو موتور و UPS طراحی شده است. داخل این محصول دو IGBT قدرت به همراه دیودهای معکوس سریع قرار گرفته‌اند و ماژول می‌تواند یک بازوی کامل اینورتر را تشکیل دهد.

این محصول از فناوری NPT یا Non-Punch-Through IGBT استفاده می‌کند و در گروه Low Loss IGBT Modules قرار دارد. کاهش جریان دنباله‌ای، اندوکتانس داخلی پایین و دیودهای سریع و نرم CAL، به کنترل بهتر تلفات و اضافه‌ولتاژهای سوئیچینگ در مدارهای قدرت کمک می‌کنند.

ولتاژ کلکتور به امیتر SKM300GB124D برابر 1200 ولت است. دیتاشیت حداکثر جریان کلکتور را در دمای کیس 25 درجه برابر 380 آمپر و در دمای کیس 65 درجه برابر 300 آمپر اعلام می‌کند. بااین‌حال، مشخصات سوئیچینگ و ولتاژ اشباع در جریان مرجع 200 آمپر اندازه‌گیری شده‌اند؛ بنابراین جریان عملی باید با توجه به دمای هیت‌سینک، فرکانس سوئیچینگ و تلفات واقعی انتخاب شود.

این ماژول برای تعمیرکاران درایو و واحدهای نگهداری صنعتی مناسب است که دقیقاً به یک ماژول IGBT نیم‌پل 1200 ولت با پین‌آوت GB و بدنه SEMITRANS 3 نیاز دارند.

برای خرید SKM300GB124D، استعلام قیمت و بررسی موجودی با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم SKM300GB124D

• ساختار Half-Bridge IGBT Module برای تشکیل بازوی اینورتر
• فناوری NPT با تلفات پایین و رفتار سوئیچینگ کنترل‌شده
• ولتاژ کاری 1200 ولت برای باس‌های DC صنعتی
• قابلیت عبور جریان بالا با خنک‌کاری مناسب
• مجهز به دیودهای معکوس سریع و نرم CAL
• اندوکتانس داخلی پایین حدود 20 نانوهانری
• قابلیت تحمل اتصال کوتاه در شرایط اعلام‌شده دیتاشیت
• بیس‌پلیت مسی ایزوله با فناوری DCB
• فاصله هوایی 13 و فاصله خزشی 20 میلی‌متر
• مناسب مدارهای سوئیچینگ و نامناسب برای استفاده خطی

کاربردهای صنعتی

کاربردهای رسمی و رایج SKM300GB124D شامل موارد زیر است:

• اینورترهای صنعتی
• درایو کنترل موتور AC
• UPS و منابع برق بدون وقفه
• مبدل‌های قدرت نیم‌پل
• تجهیزات اتوماسیون صنعتی
• منابع تغذیه سوئیچینگ پرقدرت
• تعمیر بردهای قدرت و درایو
• سیستم‌های دارای باس DC ولتاژ بالا

این محصول صرفاً به دلیل شباهت ظاهری یا یکسان‌بودن ولتاژ با هر ماژول دیگری قابل جایگزینی نیست. ساختار داخلی، پین‌آوت، شرایط گیت‌درایور و ظرفیت خنک‌کاری دستگاه باید بررسی شوند.

• برای مشاهده قطعات مشابه، می‌توانید دسته خرید ماژول IGBT  توکل الکترونیک را بررسی کنید.

  جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت  SEMIKRON  مراجعه نمایید

نکات مهم قبل از خرید

پیش از سفارش SKM300GB124D موارد زیر را بررسی کنید:

• کد کامل و پسوند 124D
• ساختار داخلی Half-Bridge
• محل ترمینال‌های قدرت 1، 2 و 3
• پایه‌های گیت و امیتر هر دو IGBT
• ولتاژ باس DC دستگاه
• جریان بار در شرایط واقعی
• ولتاژ مثبت و منفی گیت‌درایور
• مقدار مقاومت گیت
• مدار حفاظت Desaturation
• سلامت خازن‌های DC Link
• مدار پیش‌شارژ و اسنابر
• وضعیت هیت‌سینک و فن

عدد 300 در ابتدای کد به‌تنهایی نباید ملاک انتخاب جریان دائم قرار گیرد. نمودار جریان نسبت به دمای دیتاشیت نشان می‌دهد ظرفیت جریان با افزایش دمای کیس کاهش پیدا می‌کند.

مقادیر فنی مهم

مقادیر تلفات سوئیچینگ در باس 600 ولت، جریان 200 آمپر، دمای پیوند 125 درجه و مقاومت گیت 6 اهم اندازه‌گیری شده‌اند. تغییر این شرایط، تلفات واقعی را تغییر می‌دهد.

نکات نصب و جایگزینی

پیش از نصب SKM300GB124D سطح هیت‌سینک را کاملاً تمیز کنید و خمیر حرارتی را با ضخامت یکنواخت روی سطح تماس قرار دهید. وجود آلودگی یا تاب‌داشتگی هیت‌سینک می‌تواند انتقال حرارت را مختل کند.

گشتاور پیچ‌های اتصال ماژول به هیت‌سینک M6 بین 3 تا 5 نیوتن‌متر اعلام شده است. پیچ‌ها باید مرحله‌ای و به‌صورت متقارن بسته شوند.

پیش از راه‌اندازی، گیت‌درایور، مقاومت‌های گیت، خازن DC Link، مدار پیش‌شارژ، اسنابر، فیوزهای قدرت و وجود اتصال کوتاه در بار بررسی شوند. رعایت اصول ESD هنگام حمل و نصب نیز ضروری است.

چرا خرید SKM300GB124D از توکل الکترونیک؟

توکل الکترونیک با تمرکز بر تأمین ماژول‌های IGBT و قطعات قدرت صنعتی، امکان بررسی پارت‌نامبر و تفاوت مدل‌های نزدیک را پیش از سفارش فراهم می‌کند.

• مشاوره برای تطبیق مدل و پین‌آوت
• بررسی تفاوت نسخه‌های 123D، 124D و 128D
• امکان بررسی لیبل و وضعیت ظاهری محصول
• تأمین قطعات صنعتی و مدل‌های کمیاب
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال

برای استعلام قیمت و موجودی SKM300GB124D با واحد فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

این محصول چه نوع ماژولی است؟

یک ماژول IGBT نیم‌پل است که از دو IGBT قدرت و دو دیود معکوس تشکیل شده است.

ولتاژ و جریان آن چقدر است؟

ولتاژ آن 1200 ولت است. دیتاشیت جریان 380 آمپر در دمای کیس 25 درجه و 300 آمپر در دمای کیس 65 درجه را اعلام کرده است.

آیا برای اینورتر صنعتی مناسب است؟

بله، درایوهای اینورتر AC از کاربردهای رسمی این محصول هستند؛ اما جریان، پین‌آوت و گیت‌درایور باید تطبیق داده شوند.

تفاوت آن با SKM300GB123D چیست؟

مدل 124D یک ماژول NPT کم‌تلفات است و از نظر ولتاژ اشباع و مشخصات سوئیچینگ با 123D تفاوت دارد.

آیا مدل GAL جایگزین مستقیم است؟

خیر. مدل GAL ساختار چاپر دارد، اما GB یک نیم‌پل کامل است.

قبل از تعویض چه بخش‌هایی بررسی شوند؟

گیت‌درایور، خازن DC Link، پیش‌شارژ، اسنابر، فیوزها، بار خروجی و سیستم خنک‌کاری باید بررسی شوند.
