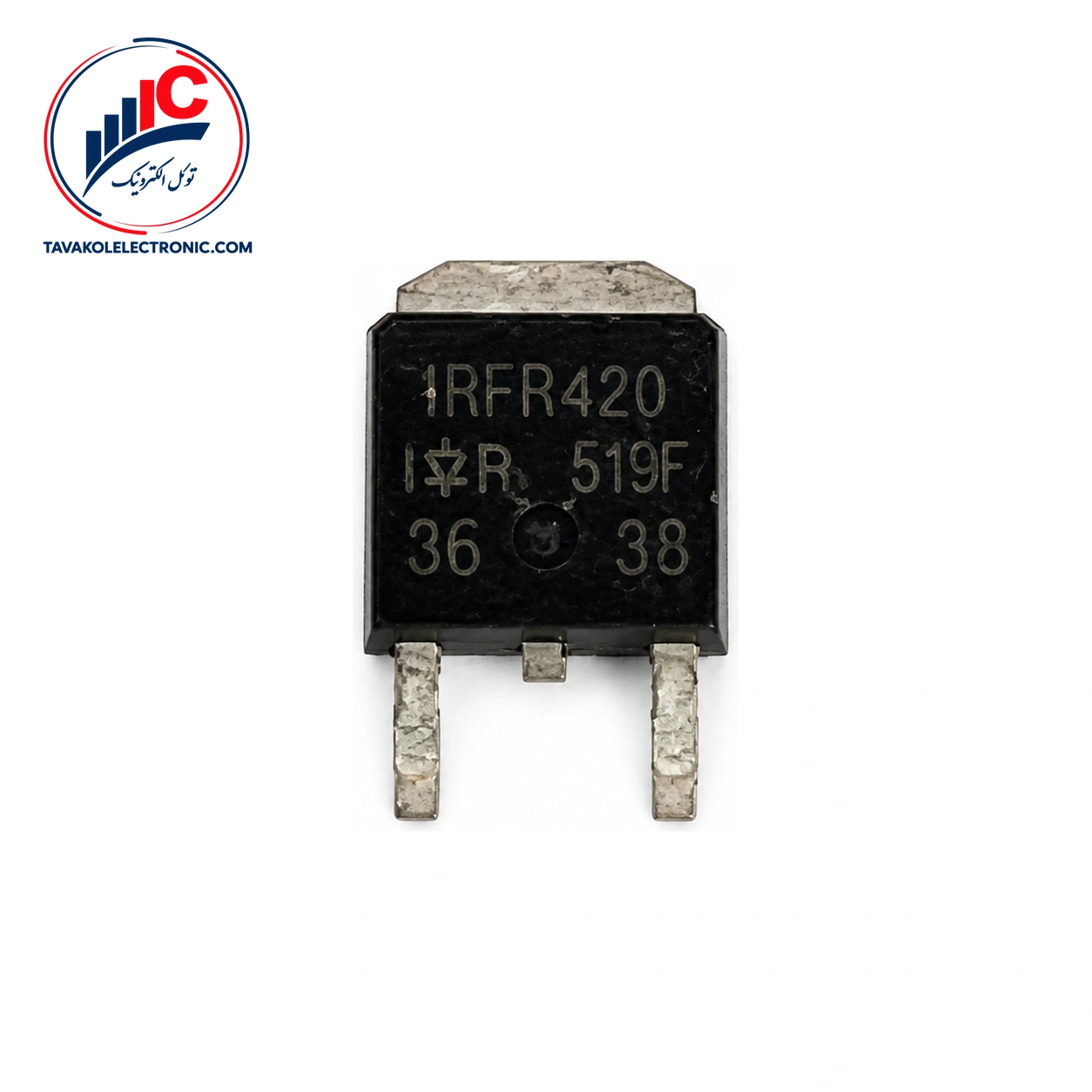

IRFR420 یک ماسفت قدرت کانال N از نوع enhancement-mode با گیت سیلیکونی است. این قطعه در پکیج JEDEC TO-252AA ارائه میشود و برای مدارهایی طراحی شده است که به یک ماسفت قدرت برای عملکرد سوئیچینگ نیاز دارند.
کاربردهای تعریف‌شده برای این مدل شامل رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای بای‌پولار توان بالا است.
ولتاژ شکست درین به سورس این مدل حداقل 500 V است؛ این مقدار با جریان درین 250 µA و ولتاژ گیت به سورس صفر ولت مشخص شده است. مقاومت درین به سورس در حالت روشن، مقدار تیپیک 2.9 Ω و حداکثر 3.0 Ω دارد. شرایط این اندازه‌گیری شامل جریان درین 1.3 A و ولتاژ گیت به سورس 10 V بوده است.
جریان درین در حالت روشن حداقل 2.5 A اعلام شده و اندازه‌گیری آن با ولتاژ گیت به سورس 10 V انجام شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel enhancement-mode |
| پکیج | TO-252AA |
| ولتاژ شکست درین به سورس | حداقل 500 V |
| مقاومت روشن درین به سورس | 2.9 Ω تیپیک، 3.0 Ω حداکثر |
| جریان درین در حالت روشن | حداقل 2.5 A |
ولتاژ آستانه گیت بین 2.0 V حداقل و 4.0 V حداکثر مشخص شده است. زمان تأخیر روشن‌شدن 10 ns تیپیک و 15 ns حداکثر است. بار کل گیت نیز 13 nC تیپیک و 19 nC حداکثر اعلام شده است.
مقدار 500 V برای VDS، جریان پیوسته 2.5 A و ولتاژ گیت به سورس ±20 V در رده حداکثر مطلق قرار دارند و نباید بدون توجه به شرایط مدار به‌عنوان نقطه کار عادی استفاده شوند. جریان پالسی حداکثر 8 A نیز به شرایط پالس و محدودیت دمای پیوند وابسته است.
کانال N این قطعه، استفاده از آن را در مدارهای سوئیچینگ و درایو توان امکان‌پذیر می‌کند. در رگولاتورها و مبدل‌های سوئیچینگ، مقاومت روشن و بار گیت از پارامترهایی هستند که در ارزیابی مدار اهمیت دارند. زمان تأخیر روشن‌شدن نیز برای مقایسه عملکرد سوئیچینگ مدل‌های مختلف قابل بررسی است.
پکیج TO-252AA یکی از مشخصات مهم هنگام طراحی برد و انتخاب قطعه است. پیش از سفارش، نقشه مدار، سطح ولتاژ گیت، جریان موردنیاز و شرایط نصب را با اطلاعات پروژه خود مقایسه کنید. برای بررسی مدل‌های مرتبط، انواع ماسفت را می‌توان بر اساس نوع کانال، پکیج و مشخصات الکتریکی مقایسه کرد.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید یا درخواست خود را ثبت کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های مختلف فراهم است.
توکل الکترونیک با ارائه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران، سفارش قطعات الکترونیکی را پیگیری می‌کند. پیش از ثبت سفارش، بررسی پارت‌نامبر انجام دهید تا مدل انتخابی با قطعه موردنیاز شما مطابقت داشته باشد.
این مدل یک ماسفت قدرت کانال N از نوع enhancement-mode با گیت سیلیکونی است و در پکیج TO-252AA ارائه میشود.
ولتاژ شکست درین به سورس حداقل 500 V است. مقدار 500 V برای VDS نیز به‌عنوان حداکثر مطلق مشخص شده و باید با توجه به شرایط طراحی تفسیر شود.
این قطعه برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای بای‌پولار توان بالا طراحی شده است.
این ماسفت با کانال N، پکیج TO-252AA، ولتاژ شکست حداقل 500 V، مقاومت روشن 2.9 Ω تیپیک و جریان درین در حالت روشن حداقل 2.5 A، گزینه‌ای برای بررسی در مدارهای سوئیچینگ و درایو توان است. برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر و تعداد موردنیاز خود را برای توکل الکترونیک ارسال کنید.
| Part Number | IRFR420 |
|---|---|
| پکیج | DPAK |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 2.5 A |
ماسفت IRFR420
