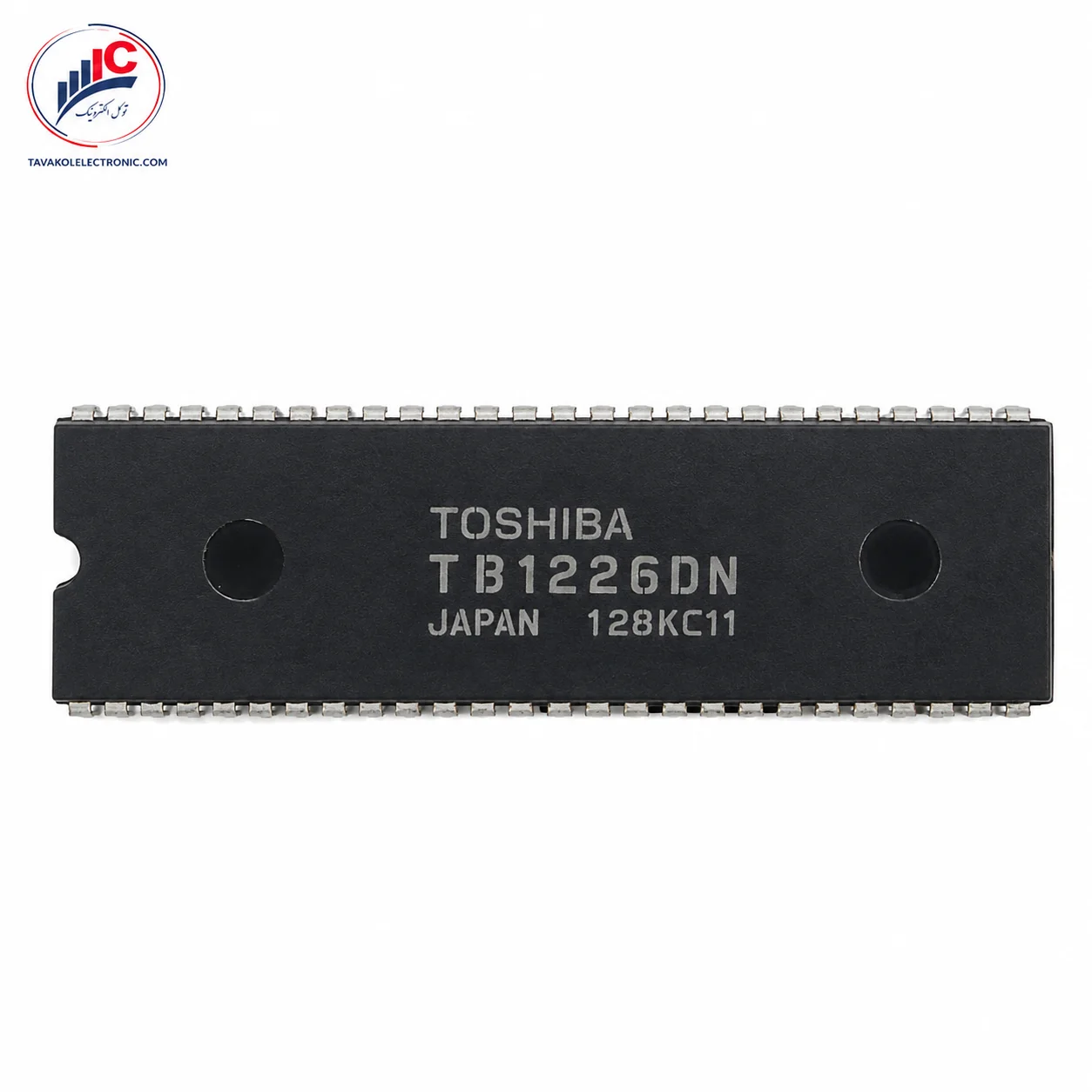

آی سی TB1226DN محصول Toshiba یک آیسی پردازش سیگنال مخصوص سیستمهای تلویزیون رنگی آنالوگ است که بخشهای مهمی مانند پردازش ویدئو، Chroma، سیگنالهای همزمانسازی و مدارهای Deflection را در یک تراشه مجتمع میکند. این قطعه برای سیستمهای PAL، NTSC و SECAM طراحی شده و به همین دلیل در تعمیر و تأمین قطعات بردهای تلویزیونی قدیمی و تجهیزات ویدئویی سازگار با این استانداردها مورد توجه قرار میگیرد.
برای خرید TB1226DN باید به پارتنامبر کامل، برند و همچنین پکیج 56 پایه آن توجه شود. این مدل طبق دیتاشیت Toshiba در پکیج Shrink DIP با کد SDIP56-P-600-1.78 عرضه شده است. بنابراین هنگام تعویض قطعه روی برد، علاوه بر کد TB1226DN، تطبیق تعداد پایه و محل نصب روی PCB اهمیت بالایی دارد.
برای اطلاع از قیمت TB1226DN، استعلام موجودی و سفارش تکی یا تعدادی میتوانید با توکل الکترونیک تماس بگیرید. امکان استعلام قیمت روز، خرید عمده، تأمین شرکتی و دریافت پیشفاکتور برای سفارشهای سازمانی نیز وجود دارد.
برای مشاهده قطعات مشابه، میتوانید دسته خرید آی سی توکل الکترونیک را بررسی کنید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | TB1226DN |
| برند | Toshiba |
| نوع IC | Video / Chroma / Synchronizing Signal Processing IC |
| استانداردهای تصویری | PAL / NTSC / SECAM |
| پکیج | SDIP56-P-600-1.78 |
| تعداد پایه | 56 پایه |
| نوع نصب | Through-Hole |
| ولتاژ تغذیه اصلی | 9V و 5V در بخشهای مختلف IC |
| حداکثر ولتاژ تغذیه | 12V |
| دمای کاری | -20 تا +65°C |
| رابط کنترلی | I²C Bus |
یکی از مزیتهای مهم TB1226DN مجتمعکردن چند بخش اصلی پردازش تصویر در یک IC است. در قسمت ویدئو، امکاناتی مانند Trap Filter، Black Expansion، تنظیم Sharpness و پردازش سیگنال Y در نظر گرفته شده است.
بخش Chroma از دمدولاسیون رنگ برای PAL، NTSC و SECAM پشتیبانی میکند و مدارهای تشخیص خودکار سیستم رنگ نیز در تراشه وجود دارند. همچنین بخش Synchronizing و Deflection وظایفی مانند پردازش سیگنالهای افقی و عمودی، تنظیم دامنه و خطی بودن Vertical و کنترل همزمانسازی را بر عهده دارد.
این IC علاوه بر پردازش تصویر، ورودیهای RGB آنالوگ و دیجیتال، بخش OSD و مسیر صوتی مونو را نیز در اختیار طراح قرار میدهد. بسیاری از تنظیمات عملکردی تراشه از طریق I²C Bus قابل کنترل هستند.
در نتیجه، فروش TB1226DN بیشتر برای تعمیرکاران تلویزیون، مراکز تعمیر برد، فروشندگان قطعات الکترونیکی و مجموعههایی که نیاز به تأمین قطعات تجهیزات ویدئویی قدیمی دارند اهمیت دارد.
پیش از سفارش TB1226DN حتماً کد کامل روی قطعه قبلی را بررسی کنید. شباهت ظاهری یا نزدیکی شماره قطعات Toshiba به معنی قابلجایگزینبودن آنها نیست.
این قطعه دارای 56 پایه و پکیج Shrink DIP است؛ بنابراین تعداد پایهها، فاصله پایهها و طراحی PCB باید با قطعه موجود روی برد تطبیق داده شود. ولتاژهای 5 و 9 ولت نیز در بخشهای مختلف IC استفاده میشوند و هنگام عیبیابی مدار باید به پینآوت دیتاشیت توجه شود.
اگر قصد استفاده از یک مدل مشابه به جای TB1226DN را دارید، جایگزینی این مدل بدون بررسی پینآوت، پکیج و طراحی مدار توصیه نمیشود.
توکل الکترونیک امکان استعلام موجودی TB1226DN و قیمت روز قطعه را برای مشتریان تکی، تعمیرکاران و خریداران شرکتی فراهم میکند. امکان فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، دریافت پیشفاکتور و ارسال سفارش به سراسر کشور وجود دارد.
یک آیسی 56 پایه ساخت Toshiba برای پردازش ویدئو، رنگ و سیگنالهای همزمانسازی در سیستمهای تلویزیونی PAL، NTSC و SECAM است. هنگام خرید، تطبیق دقیق پارتنامبر، پکیج SDIP56 و PCB دستگاه اهمیت دارد. برای استعلام قیمت، موجودی، خرید عمده و دریافت پیشفاکتور TB1226DN با توکل الکترونیک در ارتباط باشید.
| Part Number | TB1226DN |
|---|---|
| پکیج | SDIP56-P-600-1.78, Through-Hole |
