ماژول IPM مدل PSS25MC1FT

توضیحات

خرید و قیمت PSS25MC1FT

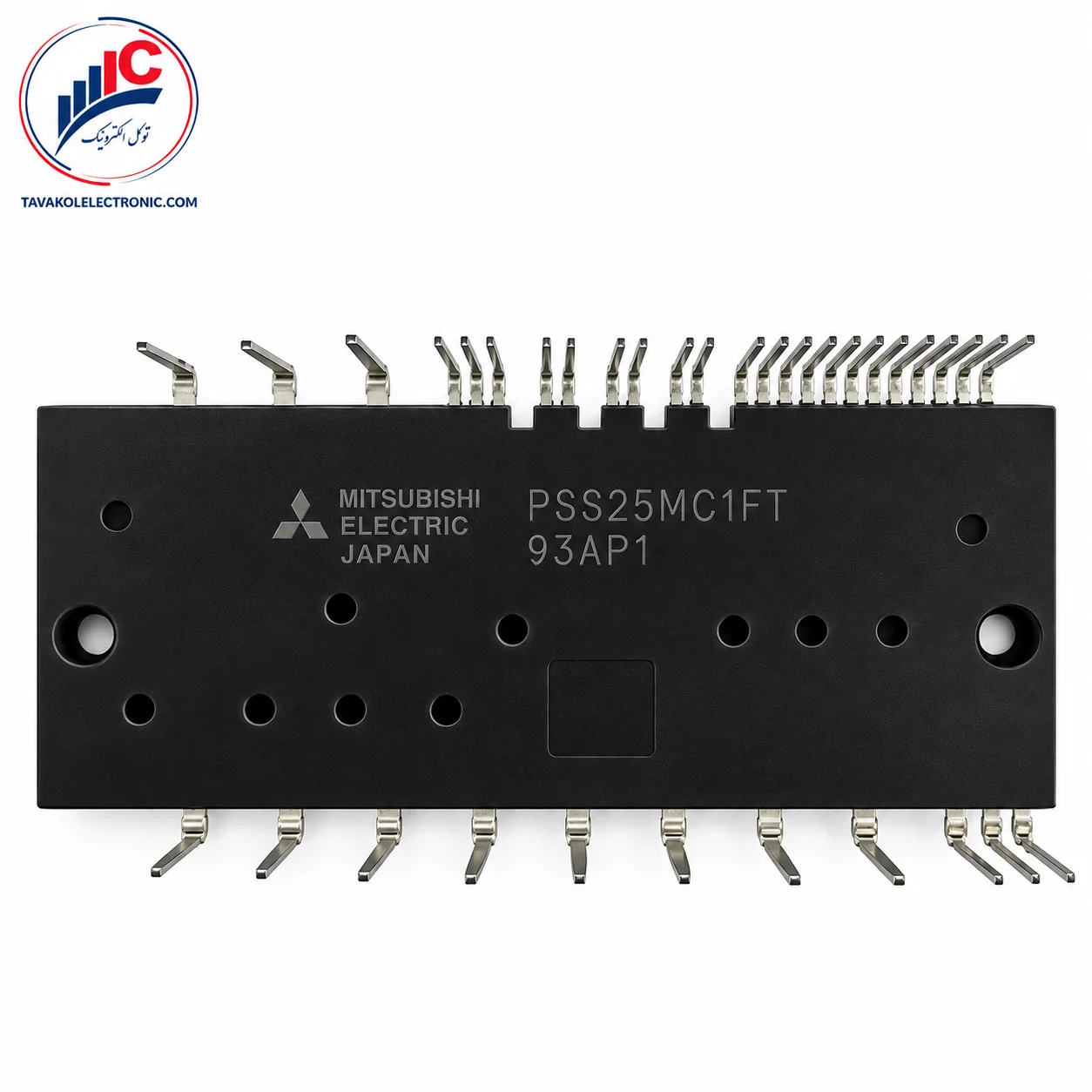

PSS25MC1FT میتسوبیشی یک ماژول قدرت هوشمند برای درایو موتورهای سه‌فاز کلاس AC400V است. تفاوت مهم این قطعه با یک IPM معمولی، ساختار CIB یا Converter + Inverter + Brake است؛ یعنی یکسوساز ورودی سه‌فاز، اینورتر موتور و بخش ترمز در یک ماژول مجتمع شده‌اند. این ویژگی برای بردهایی که دقیقاً بر پایه این معماری طراحی شده‌اند، تعداد قطعات قدرت مجزا را کاهش می‌دهد و ساختار بخش قدرت را یکپارچه‌تر می‌کند.

برای خرید PSS25MC1FT مهم‌ترین مشخصه بخش اینورتر، ریتینگ 1200 ولت و 25 آمپر است. جریان پیک اینورتر 50 آمپر برای کمتر از 1ms بوده و نباید با جریان نامی 25A اشتباه گرفته شود. بخش Brake نیز دارای IGBT مجزای 1200V/15A است و ورودی سه‌فاز ابتدا توسط Converter داخلی یکسوسازی می‌شود.

این ساختار باعث می‌شود مشتری هنگام سفارش فقط به عبارت «IPM 1200 ولت» توجه نکند. اگر برد شما از PSS25MC1FT استفاده می‌کند، وجود Converter و Brake داخلی، پین‌آوت و ابعاد ماژول باید دقیقاً با قطعه قبلی تطبیق داده شوند.

برای دریافت قیمت PSS25MC1FT، استعلام موجودی، سفارش تکی یا خرید عمده، تعداد موردنیاز و در صورت تعمیر برد، تصویر واضح ماژول قبلی و شماره PCB را برای توکل الکترونیک ارسال کنید.

مشخصات مهم برای خریدار

مشخصات 1200V/25A اینورتر، 1200V/15A بخش Brake و Converter سه‌فاز 25A مستقیماً در صفحات ابتدایی دیتاشیت ثبت شده‌اند.

مزایا و ویژگی‌های مهم محصول

مزیت اصلی PSS25MC1FT برای برد سازگار، جمع‌کردن سه بخش مهم طبقه قدرت در یک ماژول است. ورودی سه‌فاز توسط Converter داخلی یکسوسازی می‌شود، اینورتر CSTBT خروجی سه‌فاز موتور را ایجاد می‌کند و بخش Brake نیز برای مدار ترمز در اختیار طراح قرار دارد.

این ساختار برای تعمیرکار و واحد تأمین چند مزیت عملی دارد:

• کاهش تعداد ماژول‌ها و قطعات قدرت مجزا
• اینورتر سه‌فاز 1200V / 25A
• مدار Brake داخلی
• پل یکسوساز سه‌فاز داخلی
• گیت‌درایورهای داخلی High-Side و Low-Side
• دیودهای Bootstrap داخلی
• حفاظت افت ولتاژ در بخش درایو
• حفاظت اتصال کوتاه N-Side
• خروجی Fault
• خروجی آنالوگ VOT برای مانیتورینگ دما

نکته مهم این است که VOT فقط دمای LVIC را به کنترلر گزارش می‌کند. دیتاشیت صراحتاً اعلام می‌کند که این مدل Self Over-Temperature Protection ندارد؛ بنابراین کنترلر دستگاه باید براساس سیگنال دما تصمیم به توقف سیستم بگیرد.

کاربردهای PSS25MC1FT

کاربرد رسمی PSS25MC1FT در دیتاشیت، درایو اینورتر موتور سه‌فاز کلاس AC400V اعلام شده است.

این ماژول برای بررسی در کاربردهایی مانند موارد زیر مناسب است:

• درایو موتورهای سه‌فاز 400 ولت
• بردهای اینورتر صنعتی سازگار
• سیستم‌های کنترل موتور سه‌فاز
• تجهیزاتی که نیاز به Converter، Inverter و Brake در یک مجموعه دارند
• تابلوها و بردهای قدرتی که کارخانه از همین ماژول استفاده کرده است
• تعمیر بردی که دقیقاً PSS25MC1FT روی آن نصب شده است

این موارد به معنی سازگاری عمومی با تمام اینورترهای 400 ولت نیستند. شماره PCB، پین‌آوت و مدار قدرت دستگاه باید بررسی شوند.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید PSS25MC1FT

در زمان سفارش، پارت‌نامبر کامل PSS25MC1FT را با ماژول قبلی تطبیق دهید. این قطعه صرفاً یک پل IGBT سه‌فاز نیست و وجود Converter و Brake داخلی یکی از مشخصات تعیین‌کننده آن است.

طبق نقشه پکیج دیتاشیت، ماژول دارای ترمینال‌های شماره‌گذاری‌شده تا 36 است و پایه‌های اختصاصی برای ورودی سه‌فاز R، S و T، خروجی‌های U، V و W و ترمینال Brake دارد. بنابراین یک ماژول 1200V/25A دیگر را تنها بر اساس جریان و ولتاژ جایگزین نکنید.

هنگام استعلام بهتر است این اطلاعات را ارسال کنید:

• تصویر واضح نوشته روی قطعه
• تصویر کامل پایه‌ها
• شماره PCB
• مدل دستگاه یا اینورتر
• تعداد موردنیاز

همچنین قبل از نصب قطعه جدید، مدار شنت، مقاومت Brake، باس DC، موتور و قسمت تغذیه درایورها بررسی شوند. حفاظت اتصال کوتاه بخش N-Side به شنت خارجی وابسته است.

چرا خرید از توکل الکترونیک؟

برای خرید PSS25MC1FT می‌توانید قبل از ثبت سفارش تصویر ماژول قبلی و شماره برد را ارسال کنید تا احتمال انتخاب مدل اشتباه کاهش یابد. این موضوع در چنین ماژول‌هایی اهمیت بیشتری دارد؛ زیرا شباهت ولتاژ و جریان به‌تنهایی برای تشخیص سازگاری کافی نیست.

امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی، خرید عمده، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

برای خرید PSS25MC1FT، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

PSS25MC1FT چه نوع قطعه‌ای است؟

یک CIB DIPIPM میتسوبیشی است که Converter سه‌فاز، اینورتر سه‌فاز و مدار Brake را در یک ماژول ترکیب می‌کند.

ولتاژ و جریان بخش اینورتر چقدر است؟

بخش اینورتر دارای ریتینگ 1200V / 25A است و جریان پیک آن 50A برای کمتر از 1ms است.

آیا PSS25MC1FT فقط یک IPM سه‌فاز معمولی است؟

خیر. علاوه بر اینورتر، Converter سه‌فاز و Brake Circuit نیز درون ماژول قرار دارند.

آیا دیود Bootstrap داخلی دارد؟

بله. دیتاشیت، Bootstrap Diode داخلی همراه مقاومت محدودکننده جریان را تأیید می‌کند.

آیا حفاظت اتصال کوتاه دارد؟

بله، برای IGBTهای N-Side اینورتر و با استفاده از شنت خارجی.

آیا حفاظت حرارتی خودکار دارد؟

خیر. خروجی VOT برای مانیتورینگ دمای LVIC وجود دارد، اما خاموش‌کردن سیستم هنگام افزایش دما باید توسط کنترلر انجام شود.

برای استعلام موجودی چه اطلاعاتی ارسال شود؟

تصویر قطعه، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز.

جمع‌بندی و استعلام موجودی

PSS25MC1FT میتسوبیشی یک ماژول CIB پیشرفته برای درایو موتور سه‌فاز AC400V است که Converter، Inverter و Brake را در یک پکیج مجتمع می‌کند. بخش اینورتر دارای CSTBT با مشخصات 1200V / 25A، Bootstrap داخلی، حفاظت UV و SC و خروجی مانیتورینگ دما VOT است.

برای دریافت قیمت روز، بررسی موجودی و خرید PSS25MC1FT، سفارش تعدادی یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
