FDD3682 یک ماسفت قدرت N-Channel از نوع PowerTrench شرکت onsemi است که در پکیج TO-252AA عرضه میشود. این قطعه برای مدارهایی مناسب است که در آن‌ها انتخاب دقیق ماسفت، شرایط درایو گیت و پارامترهای سوئیچینگ اهمیت دارد.
کاربردهای مشخص‌شده برای آن شامل مبدل‌های DC/DC، منابع UPS آفلاین، معماری‌های توزیع توان و مدارهای VRM است. همچنین می‌توان آن را برای سوئیچ اولیه 24 و 48 ولت و یکسوسازی سنکرون ولتاژ بالا در نظر گرفت.
یکی از پارامترهای مهم این ماسفت، مقاومت درین به سورس در حالت روشن است. در VGS برابر 10 ولت و ID برابر 32 آمپر، این مقاومت 32 میلی‌اهم به‌صورت معمولی و 36 میلی‌اهم به‌صورت حداکثری اعلام شده است. درایو گیت 6 ولت نیز در ID برابر 16 آمپر، مقاومت معمولی 40 میلی‌اهم و مقدار حداکثری 60 میلی‌اهم دارد.
شارژ کل گیت در تغییر ولتاژ گیت از صفر تا 10 ولت، 18.5 نانوکولن به‌صورت معمولی و 28 نانوکولن به‌صورت حداکثری است. ظرفیت ورودی معمولی نیز 1250 پیکوفاراد است؛ این مقدار در VDS برابر 25 ولت، VGS برابر صفر ولت و فرکانس 1 مگاهرتز مشخص شده است.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | N-channel PowerTrench MOSFET |
| پکیج | TO-252AA |
| مقاومت روشن در VGS=10V | 32 mΩ معمولی، 36 mΩ حداکثری در ID=32A |
| مقاومت روشن در VGS=6V | 40 mΩ معمولی، 60 mΩ حداکثری در ID=16A |
| شارژ کل گیت | 18.5 nC معمولی، 28 nC حداکثری |
حداکثر ولتاژ درین به سورس این قطعه 100 ولت است و باید فقط به‌عنوان حد مطلق مجاز در نظر گرفته شود، نه ولتاژ کاری پیشنهادی. جریان درین پیوسته نیز در شرایط حداکثری، 32 آمپر در دمای بدنه 25 درجه سانتی‌گراد و VGS برابر 10 ولت است. در دمای بدنه 100 درجه سانتی‌گراد، مقدار حداکثری جریان پیوسته 23 آمپر اعلام شده است.
حداکثر ولتاژ گیت به سورس ±20 ولت است. بازه دمای کار و نگهداری از 55- تا 175 درجه سانتی‌گراد و حداکثر اتلاف توان در 25 درجه سانتی‌گراد 95 وات است. بالاتر از 25 درجه سانتی‌گراد، ضریب کاهش توان 0.63 وات بر درجه سانتی‌گراد اعلام شده است.
زمان تأخیر روشن‌شدن معمولی 9 نانوثانیه، زمان افزایش 46 نانوثانیه، تأخیر خاموش‌شدن 24 نانوثانیه و زمان افت 26 نانوثانیه است. این اعداد در VGS برابر 10 ولت، VDD برابر 50 ولت و ID برابر 32 آمپر مشخص شده‌اند؛ برای تأخیر خاموش‌شدن، RGS برابر 16 اهم نیز در شرط اندازه‌گیری آمده است.
زمان بازیابی معکوس دیود بدنه حداکثر 55 نانوثانیه و بار بازیابی معکوس حداکثر 92 نانوکولن است. در بررسی این پارامترها، شرایط اندازه‌گیری شامل ISD برابر 32 آمپر و نرخ تغییر جریان 100 آمپر بر میکروثانیه است.
برای مقایسه قطعات هم‌رده میتوانید عبارت انواع ماسفت را در دسته‌بندی مرتبط فروشگاه دنبال کنید.
برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. کالا با ضمانت اصالت کالا عرضه میشود و بررسی پارت‌نامبر قبل از سفارش انجام خواهد شد.
برای ثبت درخواست، نام قطعه و پکیج TO-252AA را اعلام کنید تا تطبیق سفارش دقیق‌تر انجام شود. توکل الکترونیک امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
این قطعه یک ماسفت قدرت N-Channel از نوع PowerTrench شرکت onsemi با پکیج TO-252AA است.
کاربردهای مشخص‌شده شامل مبدل‌های DC/DC، UPS آفلاین، معماری توزیع توان، VRM، سوئیچ اولیه 24 و 48 ولت و یکسوسازی سنکرون ولتاژ بالا است.
FDD3682 با ساختار N-Channel، پکیج TO-252AA، مقاومت روشن مشخص و پارامترهای زمانی و شارژ گیت قابل بررسی، برای انتخاب در مدارهای سوئیچینگ توان گزینه‌ای قابل ارزیابی است. برای دریافت قیمت، موجودی روز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید و پارت‌نامبر موردنیاز را پیش از خرید تطبیق دهید.
| Part Number | FDD3682 |
|---|---|
| پکیج | TO-252 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 32 A |

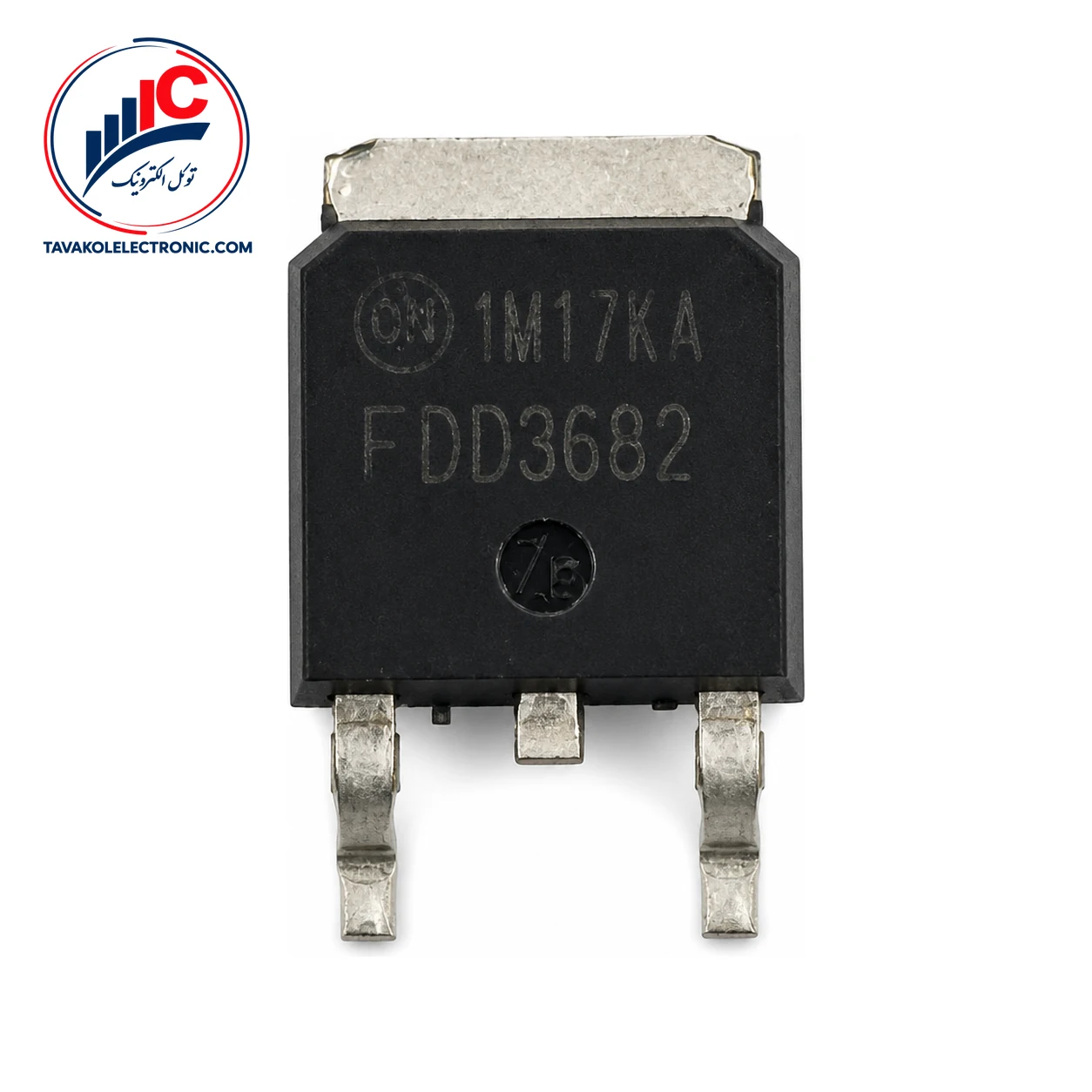

ماسفت FDD3682
