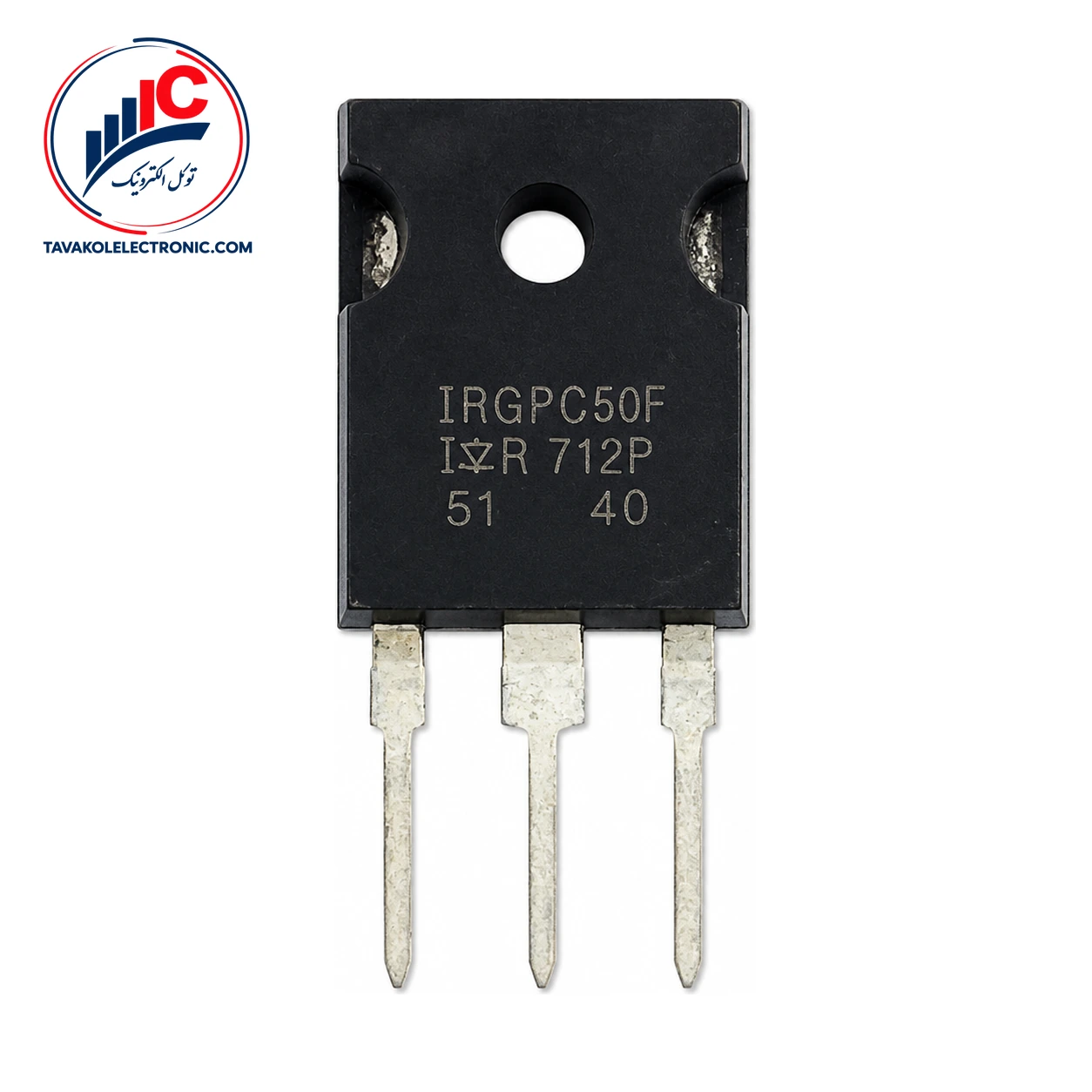

IRGPC50F یک IGBT سریع از نوع کانال n است که در پکیج TO-247AC عرضه میشود. بازه فرکانسی بهینه اعلام‌شده برای این قطعه، 1 تا 10 kHz است و همین موضوع در بررسی آن برای مدارهای سوئیچینگ با فرکانس متوسط اهمیت دارد. هنگام انتخاب، نوع قطعه، مشخصات درایو گیت، شرایط ولتاژ و جریان مدار باید در کنار هم بررسی شوند.
در مشخصات الکتریکی، حداقل ولتاژ شکست کلکتور به امیتر 600 V اعلام شده است. این مقدار در شرایط VGE = 0 V و IC = 250 µA اندازه‌گیری شده و نباید بدون توجه به شرط آزمون، به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. پکیج TO-247AC نیز باید با فضای نصب و نیاز مکانیکی مدار تطبیق داده شود.
اگر در حال مقایسه انواع ماسفت هستید، توجه داشته باشید که این قطعه در مشخصات خود به‌عنوان IGBT سریع کانال n معرفی شده است. محدوده فرکانسی بهینه 1 تا 10 kHz، پکیج TO-247AC و پارامترهای گیت از نکات مهم برای مقایسه هستند. انتخاب نهایی به شرایط واقعی مدار و مشخصات درایور گیت وابسته است.
جدول زیر مهم‌ترین مشخصات قابل استفاده برای بررسی اولیه را خلاصه می‌کند. مقادیر typ. و max. فقط در شرایط ذکرشده معنا دارند و نباید از آن‌ها نتیجه‌ای فراتر از Fact درج‌شده برداشت شود.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | Fast Speed IGBT؛ کانال n | — |
| پکیج | TO-247AC | — |
| فرکانس کاری بهینه | 1 تا 10 kHz | مناسب برای فرکانس متوسط |
| ولتاژ شکست کلکتور به امیتر | حداقل 600 V | VGE = 0 V، IC = 250 µA |
| ولتاژ اشباع کلکتور به امیتر | 1.4 V typ.؛ 1.7 V max. | IC = 39 A، VGE = 15 V |
| مقاومت حرارتی اتصال به بدنه | حداکثر 0.64 °C/W | — |
ولتاژ اشباع کلکتور به امیتر 1.4 V به‌صورت معمول و 1.7 V به‌صورت حداکثر، در IC = 39 A و VGE = 15 V اعلام شده است. ولتاژ آستانه گیت نیز در بازه 3.0 تا 5.5 V قرار دارد؛ این مشخصه در VCE = VGE و IC = 250 µA تعیین شده است.
شارژ کل گیت هنگام روشن‌شدن 84 nC به‌صورت معمول و 100 nC به‌صورت حداکثر است؛ شرط این اندازه‌گیری IC = 39 A بوده است. زمان تأخیر خاموش‌شدن نیز 270 ns typ. و 540 ns max. اعلام شده و در VGE = 15 V، RG = 5.0 Ω، IC = 39 A و VCC = 480 V اندازه‌گیری شده است.
ظرفیت ورودی معمول 3000 pF در VGE = 0 V است. حداکثر مقاومت حرارتی اتصال به بدنه 0.64 °C/W اعلام شده و وزن معمول قطعه 6 g، معادل 0.21 oz، است. این اطلاعات برای بررسی اولیه انتخاب و طراحی مسیر گیت کاربرد دارند، اما تطبیق نهایی باید با شرایط واقعی مدار انجام شود.
مقادیر 600 V برای VCES، جریان کلکتور 70 A در TC = 25°C و 39 A در TC = 100°C، همگی حد مطلق هستند و نباید به‌عنوان جریان کاری دائمی یا شرایط عملکرد عادی تفسیر شوند. حداکثر ولتاژ گیت به امیتر نیز ±20 V است. محدوده دمای اتصال −55 تا +150°C نیز در بخش حدود مطلق قرار دارد.
برای استعلام قیمت و موجودی روز IRGPC50F با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-247AC را با نیاز مدار خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را دارد و حضور فیزیکی آن در بازار جمهوری تهران نیز برای مراجعه حضوری در دسترس است.
این قطعه یک IGBT سریع کانال n با پکیج TO-247AC است و بازه فرکانسی بهینه آن 1 تا 10 kHz اعلام شده است.
حداقل ولتاژ شکست کلکتور به امیتر 600 V است. این مقدار در VGE = 0 V و IC = 250 µA مشخص شده و باید همراه با همین شرایط آزمون بررسی شود.
IRGPC50F یک IGBT سریع کانال n با پکیج TO-247AC، بازه فرکانسی بهینه 1 تا 10 kHz و حداقل ولتاژ شکست 600 V است. برای دریافت قیمت، موجودی یا پیش‌فاکتور، تعداد موردنیاز و مشخصات پارت‌نامبر را برای توکل الکترونیک ارسال کنید تا تطبیق پیش از سفارش انجام شود.
| Part Number | IRGPC50F |
|---|---|
| پکیج | TO-247AC |
| Channel Type | N-Channel |
