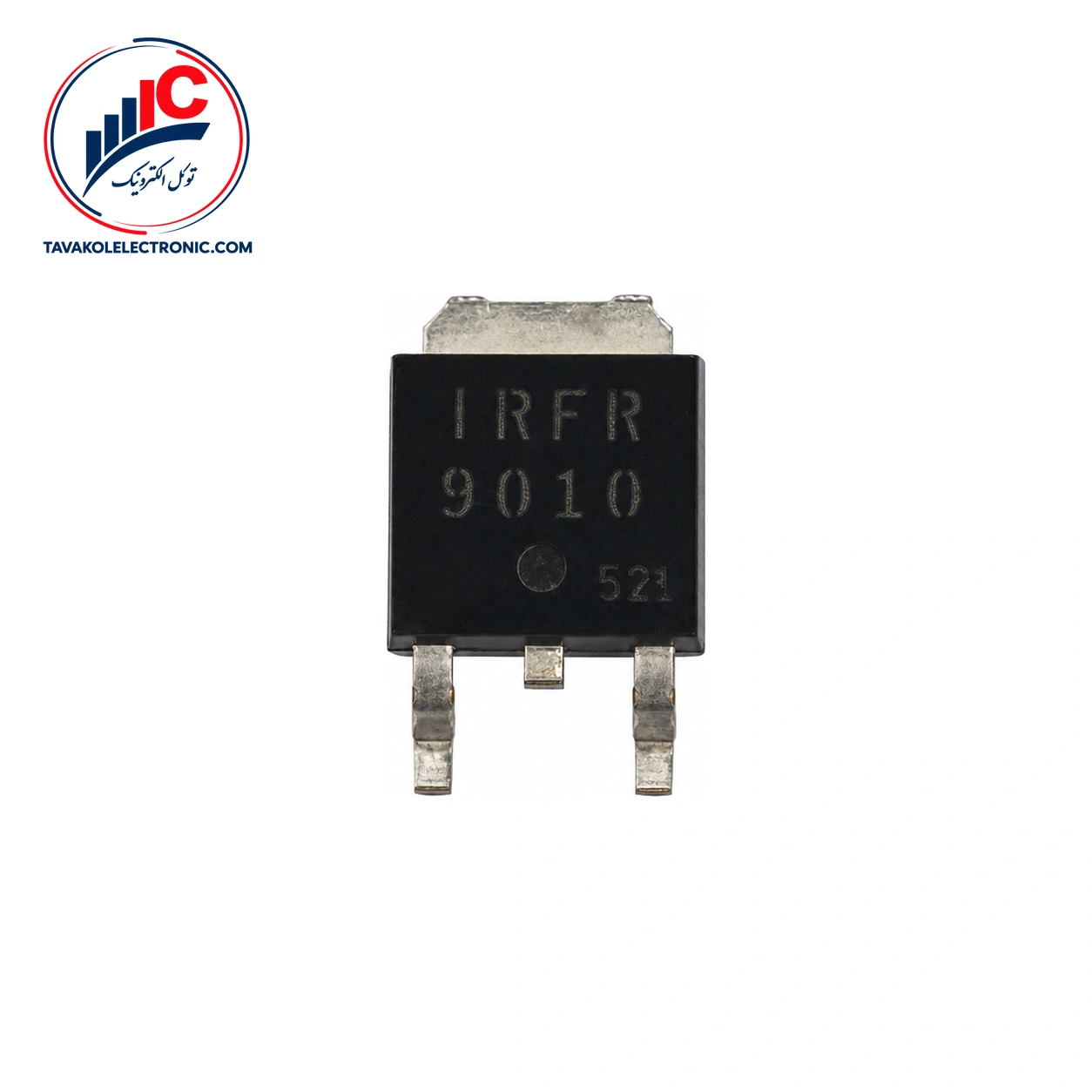

ماسفت این ماسفت از محصولات Vishay / Siliconix و یک ترانزیستور HEXFET کانال P است. این قطعه برای طراحانی مناسب است که هنگام انتخاب ماسفت، علاوه بر شناسه دقیق قطعه، به نوع کانال، پکیج نصب سطحی و پارامترهای الکتریکی توجه می‌کنند.
پکیج این مدل D-PAK (TO-252AA) است و برای مونتاژ سطحی در نظر گرفته شده است. هنگام ثبت سفارش، تطبیق دقیق پارت‌نامبر IRFR9010 با نمونه موردنیاز مدار اهمیت دارد؛ به‌خصوص اگر چند مدل نزدیک از خانواده ماسفت‌های کانال P در فهرست انتخاب شما قرار داشته باشد.
مهم‌ترین اطلاعات الکتریکی این مدل در جدول زیر آمده است. مقادیر مقاومت روشن و سایر پارامترها باید همراه با شرایط آزمون خود خوانده شوند و نمی‌توان آن‌ها را مستقل از شرط درج‌شده تفسیر کرد.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | P-channel | — |
| پکیج | D-PAK (TO-252AA) | خانواده IRFR |
| ولتاژ شکست Drain-to-Source | حداقل −50 V | VGS = 0 V، ID = −250 µA |
| مقاومت روشن RDS(on) | 0.35 Ω typ.، 0.50 Ω max. | VGS = −10 V، ID = −2.8 A |
| دمای کاری پیوند | −55 تا 150 °C | — |
مقاومت روشن این قطعه در شرایط مشخص‌شده، 0.35 اهم به‌صورت typical و 0.50 اهم به‌صورت maximum است. ولتاژ آستانه گیت در بازه −2.0 V minimum تا −4.0 V maximum قرار دارد؛ این مقدار با ولتاژ روشن‌سازی قطعی یکسان نیست و باید با شرایط درایو گیت مدار مقایسه شود.
ترارسانایی مستقیم 1.1 S minimum و 1.7 S typical گزارش شده است؛ شرط آزمون آن VDS ≤ −50 V و ID = −2.8 A است. همچنین بار کل گیت 6.1 nC typical و 9.1 nC maximum، در VGS = −10 V و ID = −4.7 A، برای ارزیابی رفتار درایور گیت قابل توجه است.
در مشخصات زمانی، تأخیر روشن‌شدن 6.1 ns typical و 9.2 ns maximum با VDD = −25 V، ID = −4.7 A و RG = 24 Ω اعلام شده است. زمان خیز نیز 47 ns typical و 71 ns maximum، با شرط RD = 5.6 Ω است. زمان بازیابی معکوس دیود Source-Drain برابر 33 ns minimum، 75 ns typical و 160 ns maximum در TJ = 25 °C، IF = −4.7 A و di/dt = 100 A/µs است.
جریان Drain پیوسته −5.3 A در TC = 25 °C و −3.3 A در TC = 100 °C، صرفاً به‌عنوان حد مطلق مجاز اعلام شده‌اند و نباید به‌عنوان جریان کاری عادی در نظر گرفته شوند. ولتاژ Gate-to-Source نیز دارای حد مطلق مجاز ±20 V است. حداکثر توان تلفاتی 25 W در TC = 25 °C نیز در همین گروه از محدودیت‌ها قرار می‌گیرد.
برای خرید ماسفت، ابتدا پارت‌نامبر IRFR9010 و پکیج D-PAK (TO-252AA) را با نیاز فنی خود تطبیق دهید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. در صورت نیاز، امکان دریافت پیش‌فاکتور و بررسی پارت‌نامبر قبل از سفارش نیز وجود دارد.
این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد. همچنین مشتریان می‌توانند برای پیگیری سفارش به حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران مراجعه کنند.
IRFR9010 یک ترانزیستور HEXFET کانال P از Vishay / Siliconix است و در پکیج نصب سطحی D-PAK (TO-252AA) عرضه میشود.
مقاومت Drain-to-Source در حالت روشن، 0.35 Ω به‌صورت typical و 0.50 Ω به‌صورت maximum است؛ این مقادیر در VGS = −10 V و ID = −2.8 A مشخص شده‌اند.
خیر. مقدار −5.3 A در TC = 25 °C یک حد مطلق مجاز برای جریان Drain پیوسته است و برای تعیین جریان کاری عادی به‌تنهایی کافی نیست.
این ماسفت یک ماسفت کانال P با پکیج D-PAK (TO-252AA)، مقاومت روشن حداکثر 0.50 Ω در شرایط تعیین‌شده و محدوده دمای پیوند −55 تا 150 °C است. برای ثبت سفارش، شناسه کامل قطعه و پکیج را بررسی کنید و برای اطلاع از قیمت و موجودی روز با توکل الکترونیک تماس بگیرید.
| Part Number | IRFR9010 |
|---|---|
| پکیج | DPAK |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: 50 V, ID: 5.3 A |
