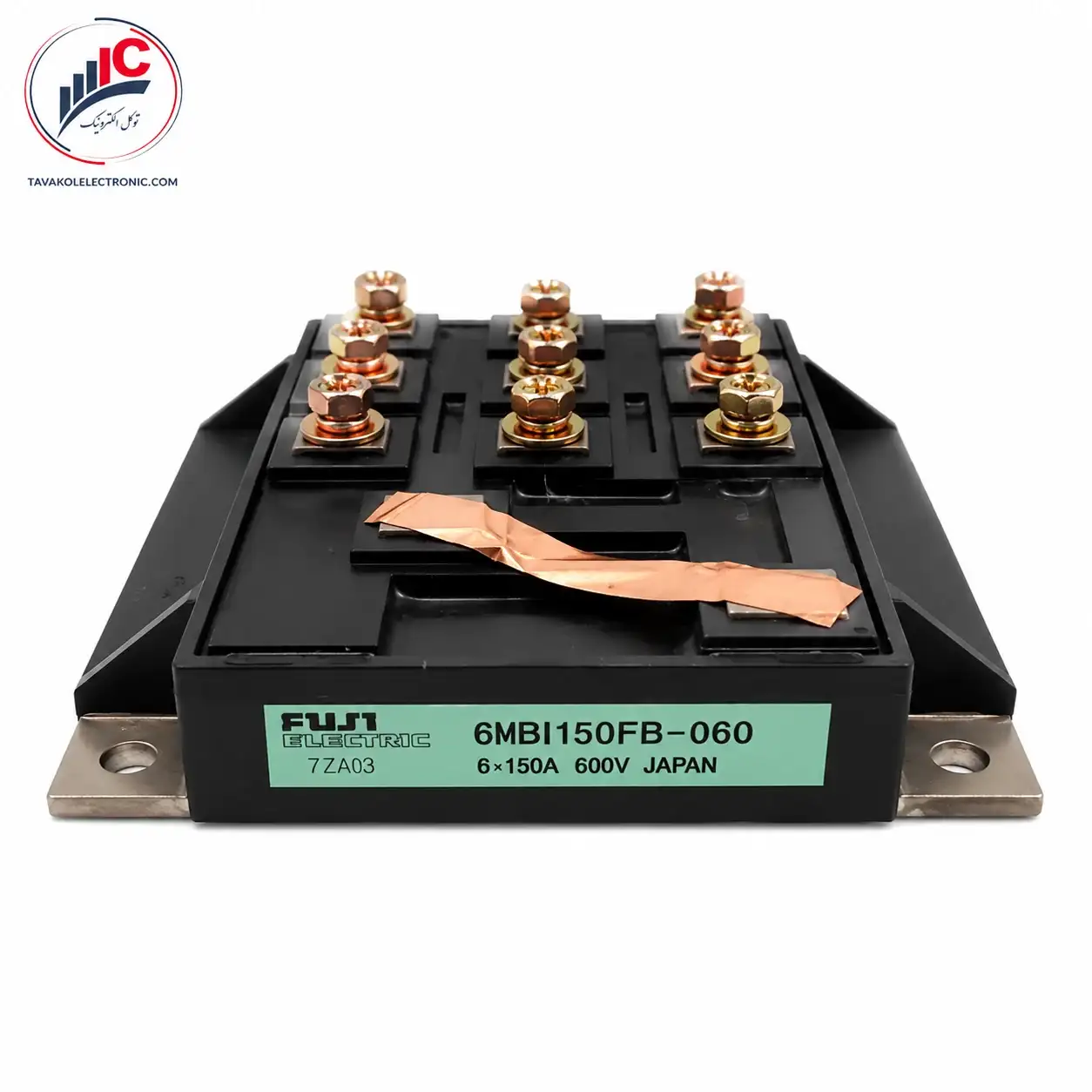

در طراحی مدارهای کنترل حرکت و اینورترهای سه فاز صنعتی، استفاده از پکیجهای یکپارچه قدرت که ابعاد برد را کاهش و راندمان سیستم را افزایش دهند، یک استاندارد مهندسی است. ماژول 6MBI150FB-060 ساخت برند معتبر Fuji Electric ژاپن، یک راهکار الکترونیک قدرت فوقالعاده سختکار و بهینه است. این قطعه در واقع یک پکیج ششتایی کامپکت (6 in one-package) است که ۶ عدد چیپ آیجیبیتی به همراه دیودهای هرزگرد فوق سریع (FWD) را به صورت یکجا در یک واحد ایزوله جای داده است. این ساختار مینیاتوری در ماژول 6MBI150FB-060، فواصل سیمکشیهای پرنویز بیرونی را حذف کرده و القای ناخواسته گیت را به حداقل میرساند.
📊 بررسی تخصصی بر اساس دیتاشیت: طبق مستندات رسمی کمپانی فوجی الکتریک، این نیمههادی توانایی تحمل ولتاژ کلکتور-امیتر حداکثری ۶۰۰ ولت را دارد و جریان نامی مداوم آن در خروجی، ۱۵۰ آمپر واقعی تحت بار سنگین است که پایداری حرارتی فوقالعادهای را در فرکانسهای سوئیچینگ بالا ارائه میدهد.
مشخصات استخراجشده مستقیم از روی منحنیها و جدول ولتاژ نیمههادی قدرت 6MBI150FB-060 جهت محاسبات مهندسان مدار در جدول زیر درج شده است:
| پارامتر فنی قطعه (Power Module) | مقادیر نامی و ویژگیهای کلیدی |
| نام قطعه (Part Number) | 6MBI150FB-060 |
| ولتاژ سدکننده کلکتور-امیتر (VCES) | 600 ولت (ایدهآل برای اینورترهای ورودی تکفاز و سهفاز ولتاژ پایین) |
| جریان کلکتور مداوم (IC) | 150 آمپر واقعی (ظرفیت جریاندهی بالا برای مهار بارهای سنگین صنعتی) |
| پیکربندی چیپ داخلی | شش تایی (6-Pack / یک پل سه فاز کامل) مجهز به دیودهای هرزگرد سریع |
| ولتاژ اشباع خروجی (VCE(sat)) | به شدت پایین (کاهش چشمگیر اتلاف توان به صورت حرارت در حین سوئیچینگ) |
| ولتاژ عایقبندی بدنه (Viso) | تست شده تحت استاندارد ایزولاسیون عالی AC برای امنیت بردهای کنترل |
با توجه به ساختار ۶ تایی و یکپارچه پکیج 6MBI150FB-060، این نیمههادی قلب تپندهی مدارهای تبدیل فرکانس و درایوهای الکتریکی است:
اینورترهای کنترل دور موتور (VFD): راهاندازی، چپگرد و راستگرد و کنترل سرعت موتورهای سه فاز AC
سروو درایوهای صنعتی: واحدهای سوئیچینگ توان بالا در آمپلیفایرهای درایو سروو موتور ابزار دقیق
منابع تغذیه بدون وقفه (UPS): بخش اینورتر خروجی در سیستمهای یوپیاس توان بالا و دیتاسنترها
ماشینآلات جوش القایی: تامین جریان سوئیچینگ فرکانس بالا در دستگاههای جوشکاری مدرن
طراحی کامپکت و بهینهسازی فضا: پایههای خروجی ماژول 6MBI150FB-060 به گونهای چیدمان شدهاند که نصب قطعه روی هیتسینک و اتصال ترمینالها با کمترین فضای ممکن انجام شود.
راندمان بالا و مقاومت حرارتی ناچیز: ساختار بیسپلیت مسی این قطعه انتقال حرارت از چیپها به هیتسینک را با بالاترین سرعت ممکن انجام میدهد.
حفاظت عالی در برابر ولتاژهای برگشتی: دیودهای هرزگرد داخلی هماهنگ با چیپ، خطرات ناشی از بارهای سلفی شدید موتورها را کاملاً خنثی میکنند.
رعایت دقیق گشتاور پیچها (Screw Torque): در هنگام نصب ماژول 6MBI150FB-060 روی هیتسینک، گشتاور پیچها باید کاملاً متوازن و بر اساس استاندارد نیوتنمتر کاتالوگ سفت شود. فشار نامتوازن یا بیش از حد، لایه سرامیکی داخل ماژول را دچار ترکهای میکروسکوپی کرده و قطعه را منجنیق میکند.
ضخامت میکرونی خمیر سیلیکون: از خمیر سیلیکون مرغوب و ترجیحاً حاوی ذرات نقره استفاده کنید. لایه سیلیکون باید کاملاً یکنواخت و نازک باشد تا تمام منافذ میکروسکوپی هوا را پر کند.
ریسک قطعات فیک و غیراصل: به دلیل توان بالای ۱۵۰ آمپری این قطعه، کوچکترین ناخالصی در چیپهای غیراورجینال باعث انفجار پکیج و نابودی کامل درایو و بردهای فرمان متصل به آن خواهد شد.
ماژول IGBT فوجی 6MBI150FB-060 یک راهکار بینقص، فشرده و با سابقه درخشان در الکترونیک قدرت است که پایداری و طول عمر درایوهای صنعتی شما را تضمین میکند. فروشگاه توکل الکترونیک با تکیه بر اصالت و اصالت قطعات، این نیمههادی سنگین ژاپنی را با تضمین بالاترین کیفیت برای پروژههای حساس شما تامین میکند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBI150FB-060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 150a-600v |
