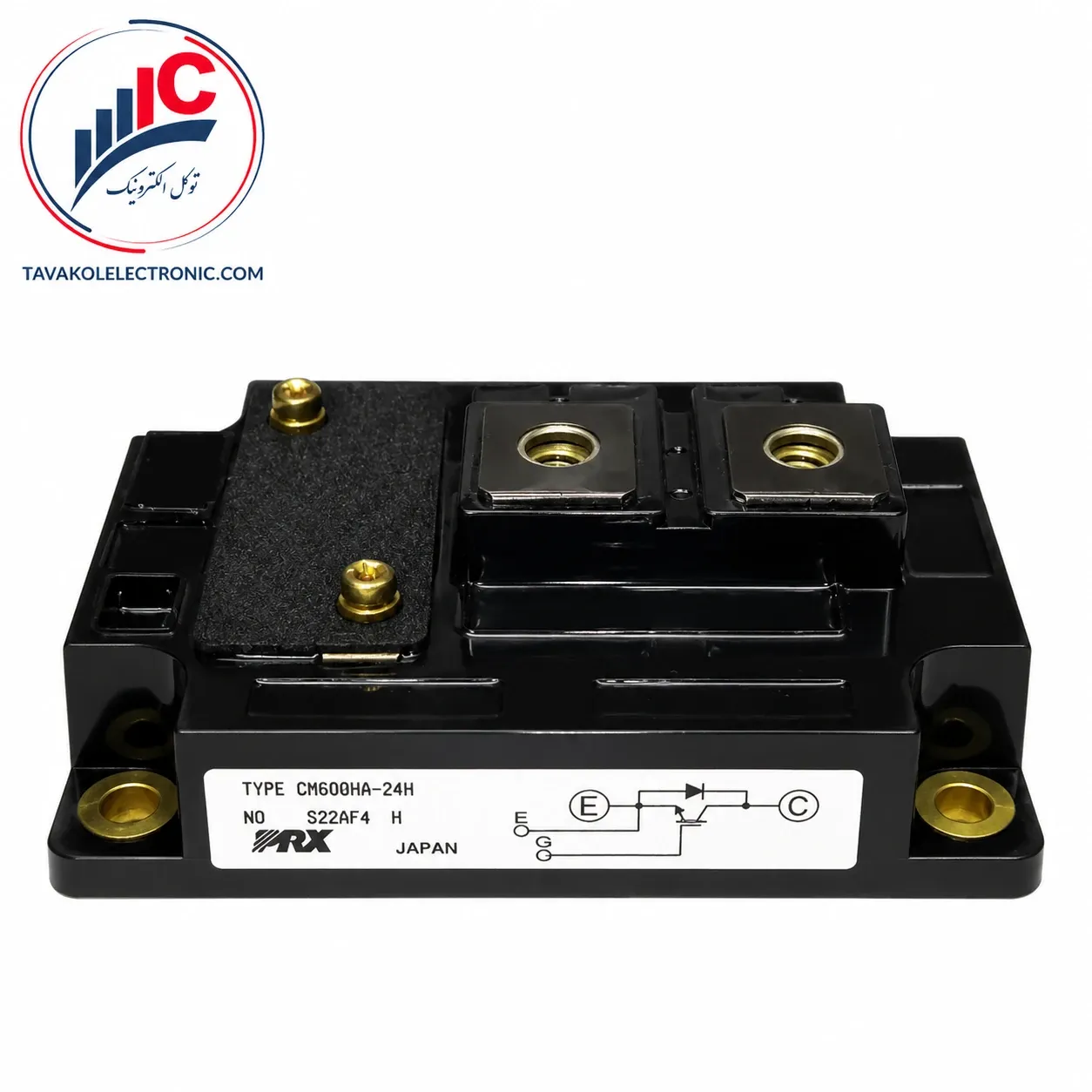

ماژول IGBT مدل CM600HA-24H

توضیحات

🔴 معرفی جامع CM600HA-24H

در طراحی و تعمیرات اینورترهای سنگین، کوره‌های القایی و خطوط نورد صنایع فولاد، مدیریت جریان‌های کلان دائم‌کار و دفع سریع حرارت از سیلیکون، کلیدی‌ترین چالش‌های مهندسی هستند. ماژول آی‌جی‌بی‌تی CM600HA-24H ساخت شرکت پرآوازه میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمه‌هادی قدرت تک‌کاناله (Single IGBT)، بسیار سخت‌کار و عایق‌بندی شده است که در کلاس ولتاژ بالا 1200V و جریان نامی فوق‌العاده 600A مهندسی و عرضه شده است.

پسوند کانون 24H در پارت‌نامبر این کالا نشان‌دهنده اصالت آن در دسته تراشه‌های فرکانسی و ولتاژ بالای نسل H میتسوبیشی است؛ به این معنا که ماژول CM600HA-24H تلفات سوئیچینگ فوق‌العاده پایینی در فرکانس‌های کاری بالا دارد. معماری فیزیکی این قطعه به صورت یک کانال قدرت واحد (یک عدد ترانزیستور آی‌جی‌بی‌تی به همراه یک عدد دیود هرزگرد سوپرفست موازی معکوس) طراحی شده است. بیس‌پلیت این ماژول از مس خالص ساخته شده و به طور کامل از مدار الکتریکی داخلی ایزوله است (Insulated Type) تا فرآیند انتقال حرارت مفرط به هیت‌سینک‌های بزرگ آلومینیومی بدون کوچک‌ترین ریسک اتصال کوتاه انجام شود. خرید CM600HA-24H مطمئن‌ترین راهکار برای احیای بخش قدرت سیستم‌های صنعتی توان‌بالا است.

📋 مشخصات فنی CM600HA-24H

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این ابرسوئیچ ۶۰۰ آمپری بر اساس مستندات رسمی کاتالوگ کمپانی میتسوبیشی به صورت منظم در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

پکیج فلت بیس مسی، تحمل جریان لحظه‌ای ۱۲۰۰ آمپری و توان تلفاتی بی‌نظیر ۴۱۰۰ واتی، مدل CM600HA-24H را به مهره‌ای بدون جایگزین در صنایع سنگین زیر تبدیل کرده است:

• کوره‌های القایی و سیستم‌های ذوب فرکانسی: استفاده در بردهای اینورتر فرکانس بالا جهت تامین جریان‌های حرارتی کلان.

• اینورترها و درایوهای فوق سنگین (VFD): چیدمان پل‌های سه فاز قدرت برای کنترل دور موتورهای بزرگ در کارخانجات سیمان و فولاد.

• دستگاه‌های پیشرفته جوش صنعتی گام بالا: استفاده به عنوان سوئیچ چاپر در رکتیفایرهای توان‌بالا و دستگاه‌های جوش زیرپودری.

• منابع تغذیه بدون وقفه (UPS) صنعتی و دیتاسنتری با توان‌های مگاواتی.

✨ مزایای رقابتی قطعه

۱. توان تلفاتی شگفت‌انگیز ۴۱۰۰ وات (PC = 4100W): این ساختار نشان‌دهنده تاب‌آوری فوق‌العاده بالای لایه سیلیکونی ماژول CM600HA-24H در برابر اضافه جریان‌ها و شوک‌های شدید حرارتی ناشی از بارهای سلفی سنگین است.

۲. مقاومت حرارتی ناچیز (0.03 C/W): به لطف کفی مسی تخت و بدون روکش (Copper Base Plate)، حرارت تولیدشده در تراشه با کمترین ایستادگی حرارتی به هیت‌سینک منتقل می‌شود که طول عمر نیمه‌هادی را به شدت افزایش می‌دهد.

۳. ترمینال‌های پیچی مجزا و مستحکم: برخلاف مدل‌های پایه سوزنی، پایه‌های قدرت این قطعه با پیچ‌های M6 و پایه‌های فرمان با پیچ‌های M4 محکم می‌شوند که خطر ذوب شدن ترمینال‌ها در جریان‌های کلان را به صفر می‌رساند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM600HA-24H:

• استفاده از آچار گشتاور (تورک‌متر): هنگام اتصال شمش‌های مسی روی ترمینال‌های قدرت ماژول CM600HA-24H، حتماً گشتاور را در محدوده مجاز (حداکثر 5.49 نیوتن‌متر) تنظیم کنید. فشار بیش از حد رزوه‌های برنجی داخلی را هرز کرده و فشار کم باعث ایجاد اتصال سست، جرقه و نابودی آنی ماژول می‌شود.

• خمیر سیلیکون تخصصی دائم‌کار: با توجه به توان تلفاتی 4100W، هرگونه حباب هوا یا استفاده از خمیر سیلیکون‌های ارزان‌قیمت سفید، منجر به سوختن قطعه در همان دقایق اول زیر بار می‌شود. لایه‌ای بسیار نازک و یکدست از خمیر سیلیکون‌های نقره یا طلا با ضریب انتقال حرارت بالا اعمال کنید.

• مشخصات مکانیکی و حرارتی	مقادیر مستند کاتالوگ	توضیحات فنی کاتالوگ
  مقاومت حرارتی ترانزیستور به بدنه	0.03 C/W	انتقال فوق‌سریع و آنی حرارت تراشه به کفی فلزی
  دمای کاری مجاز لایه سیلیکون (Tj)	-40 تا 150 درجه	محدوده عملکرد استاندارد و بسیار ایمن تراشه داخلی
  نوع ترمینال‌های قدرت اصلی	پیچ و مهره سایز M6	اتصال فوق‌العاده محکم شمش کابل بدون افت ولتاژ
  نوع ترمینال‌های گیت فرمان	پیچ و مهره سایز M4	اتصالات ایمن و بدون نویز بخش فرمان گیت درایور
  گشتاور پیچ‌های قدرت اصلی M6	3.92 تا 5.49 Nm	گشتاور مکانیکی بهینه برای بستن کابل‌شوهای قدرت
  گشتاور پیچ‌های اتصال بدنه به هیت‌سینک	1.96 تا 2.94 Nm	میزان فشار استاندارد برای استقرار کامل روی هیت‌سینک

• بررسی دیودهای هرزگرد در مدار خارجی: اگرچه این ماژول دارای دیود داخلی فوق‌سریع است، اما در کاربردهای القایی سنگین، حتماً از اسنابرهای خازنی (C Snubber) با کیفیت در نزدیک‌ترین فاصله به پایه‌ها استفاده کنید تا پالس‌های سوزنی ولتاژ را مهار کنند.

🛒 قیمت و خرید CM600HA-24H

به دلیل استفاده از ماژول CM600HA-24H در دستگاه‌های گران‌قیمت کارخانجات، نمونه‌های تقلبی، استوک‌های ریمارک شده و یا فرسوده با تراشه‌های ضعیف در بازار بسیار یافت می‌شوند. قطعات غیراورجینال با کوچک‌ترین بار فلج شده و خسارات میلیاردی به بردهای کنترلر سیستم وارد می‌کنند. فروشگاه توکل الکترونیک با سال‌ها تخصص در واردات مستقیم قطعات الکترونیک قدرت، اصالت مطلق و سلامت کامل تراشه‌های ماژول ۶۰۰ آمپری CM600HA-24H ساخت میتسوبیشی ژاپن را کاملاً تضمین می‌کند.

با توجه به نوسانات نرخ ارز و ترخیص‌های دوره‌ای موجودی انبار فیزیکی بازار، جهت استعلام قیمت روز CM600HA-24H و دریافت مشاوره مهندسی، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
