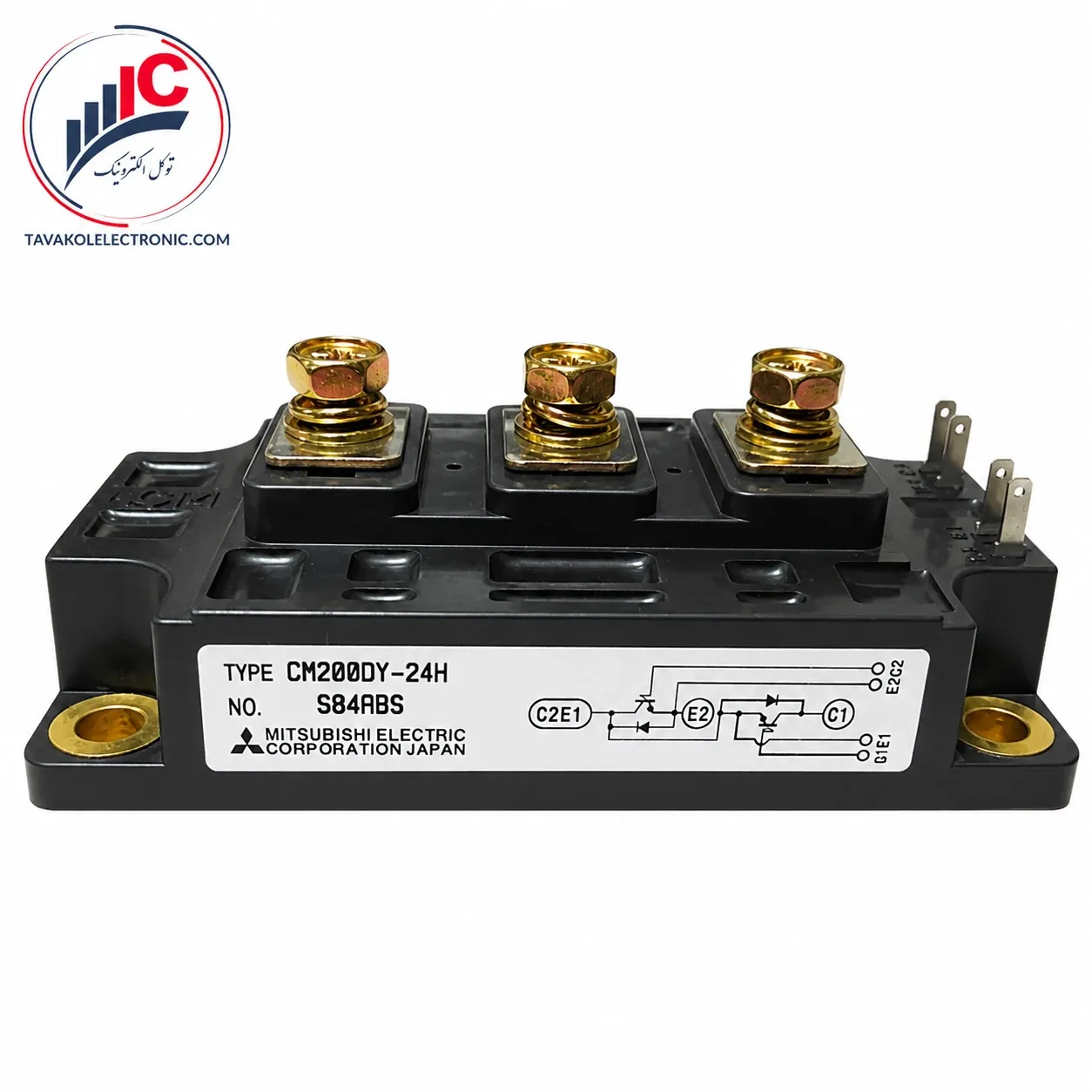

ماژول IGBT مدل CM200DY-24H

توضیحات

🔴 معرفی جامع CM200DY-24H

در مهندسی الکترونیک قدرت و سیستم‌های کنترل توان سنگین صنعتی، پایداری سوئیچ‌ها در برابر بارهای سلفی بزرگ و جریان‌های برگشتی شدید، اهمیت حیاتی دارد. ماژول آی‌جی‌بی‌تی CM200DY-24H ساخت شرکت پرآوازه میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمه‌هادی فوق‌العاده قدرتمند، عایق‌بندی شده و صنعتی است که در کلاس ولتاژ بالا یعنی 1200V و جریان نامی مداوم 200A طراحی و به بازار جهانی عرضه شده است.

پسوند ویژه H در پارت‌نامبر این قطعه، نشان‌دهنده اصالت این تراشه در دسته محصولات فرکانس بالا (High Frequency Operation) میتسوبیشی است که با کاهش تلفات دینامیکی، راندمان سیستم را در فرکانس‌های بالا به شدت ارتقا می‌دهد. معماری داخلی ماژول CM200DY-24H بر پایه توپولوژی دوبل (Half-Bridge Configuration) طراحی شده که دو ترانزیستور آی‌جی‌بی‌تی فرکانسی را همراه با دو دیود هرزگرد سوپرفست نسل جدید (Discrete Super-Fast Recovery Free-Wheel Diode) در یک پکیج واحد تجمیع کرده است. بیس‌پلیت فلزی این ماژول به صورت کامل از لایه‌های سیلیکونی داخلی ایزوله است و همین ویژگی، مدیریت حرارتی و نصب قطعه روی هیت‌سینک‌های مشترک آلومینیومی را بسیار آسان می‌کند. برای واحدهای تعمیرات تخصصی و ماشین‌آلات بزرگ صنعتی، خرید CM200DY-24H اصلی تضمین‌کننده دوام بی‌نقص دستگاه در شرایط سخت کاری خواهد بود.

📋 مشخصات فنی CM200DY-24H

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه سنگین‌کار بر اساس مستندات کاتالوگ رسمی کمپانی میتسوبیشی به صورت منظم در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

تحمل جریان مداوم 200 آمپر واقعی در کنار کلاس ولتاژ 1200 ولت و سرعت سوئیچینگ بالای سری H، مدل CM200DY-24H را به قطعه اول خط تجهیزات راهبردی زیر تبدیل کرده است:

• درایوهای کنترل دور موتور سه فاز صنعتی (VFD): استفاده به عنوان بازوهای اصلی سوئیچینگ خروجی قدرت در اینورترهای سنگین کارخانجات متصل به شبکه برق سه فاز.

• دستگاه‌های جوش اینورتری و پلاسما سنگین: سوئیچینگ فرکانسی توان‌بالا در دستگاه‌های جوشکاری اتوماتیک زیرپودری و خطوط لوله.

• منابع تغذیه بدون وقفه (UPS) صنعتی: ساخت بردهای اینورتر فرکانسی در سیستم‌های پشتیبان دیتاسنترهای بزرگ و بیمارستان‌ها.

• سیستم‌های اتوماسیون و سروو درایوهای غول‌پیکر: تامین توان ماشین‌آلات دقیق سی‌ان‌سی (CNC) و بازوهای رباتیک بزرگ کارخانجات.

✨ مزایای رقابتی قطعه

۱. توان تلفاتی خارق‌العاده (1500W): این ماژول به لطف مهندسی پیشرفته سری H میتسوبیشی، توان تلفاتی فوق‌العاده بالایی دارد که مقاومت قطعه را در برابر نوسانات شدید بار و جریان‌های هجومی موتور به شدت بالا می‌برد.

۲. مقاومت حرارتی بی‌رقیب (0.085 K/W): این عدد به شدت پایین نشان می‌دهد که حرارت تولید شده در لایه‌های داخلی سیلیکون، در کسری از ثانیه به بیس‌پلیت فلزی و سپس هیت‌سینک منتقل می‌شود که طول عمر مفید قطعه را دوچندان می‌کند.

۳. ترمینال‌های ضخیم سایز M6: برخلاف مدل‌های آمپر پایین‌تر، این ماژول مجهز به ترمینال‌های قدرت پیچ سایز M6 است که امکان اتصال شمش‌های مسی ضخیم را بدون ریسک داغ شدن موضعی ترمینال فراهم می‌سازد.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM200DY-24H:

• دقت در گشتاور ترمینال‌های قدرت: توجه داشته باشید که ترمینال‌های قدرت این ماژول سایز M6 هستند و تحمل فشاری بین 3.5 تا 4.5 نیوتن‌متر را دارند. رعایت این استاندارد مانع از شل ماندن کابل‌شوها یا هرز شدن پیچ‌ها می‌شود. اما گشتاور بدنه به هیت‌سینک باید حداکثر 3.5 نیوتن‌متر باشد.

• ضخامت میکرونی خمیر سیلیکون: با توجه به جریان 200 آمپری این قطعه، اعمال یک لایه کاملاً یکنواخت و بسیار نازک از خمیر سیلیکون مرغوب الزامی است. وجود هرگونه حباب هوا زیر ماژول یعنی سوختن قطعه در همان ثانیه‌های اول کار!

• حفاظت الکتریسیته ساکن (ESD): پایه‌های فرمان گیت در ماژول CM200DY-24H به شدت حساس هستند. تا زمان اتمام فرآیند نصب و لحیم‌کاری، از دست زدن مستقیم به پایه‌ها بدون دستبند آنتی‌استاتیک خودداری کنید.

🛒 قیمت و خرید CM200DY-24H

از آنجا که ماژول‌های 200 آمپر میتسوبیشی از قطعات کلیدی و پرمصرف بازار اتوماسیون به شمار می‌روند، نمونه‌های تقلبی، ریمارک یا استوک‌های بازسازی شده در بازار فیزیکی بسیار فراوان هستند. استفاده از قطعه غیراورجینال می‌تواند باعث آتش‌سوزی بورد و آسیب جدی به بخش کنترلر دستگاه شود. فروشگاه توکل الکترونیک با سال‌ها تجربه تخصصی در واردات مستقیم نیمه‌هادی‌های قدرت، پارت‌نامبر اورجینال و اصلی CM200DY-24H ساخت ژاپن را با تضمین ۱۰۰٪ اصالت تراشه به مشتریان عزیز ارائه می‌دهد.

به دلیل نوسانات نرخ ارز و تغییرات موجودی انبار فیزیکی بازار، جهت استعلام قیمت روز CM200DY-24H و دریافت مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
