توضیحات

تأمین، بررسی مشخصات و خرید ماژول هوشمند PM100CVA060

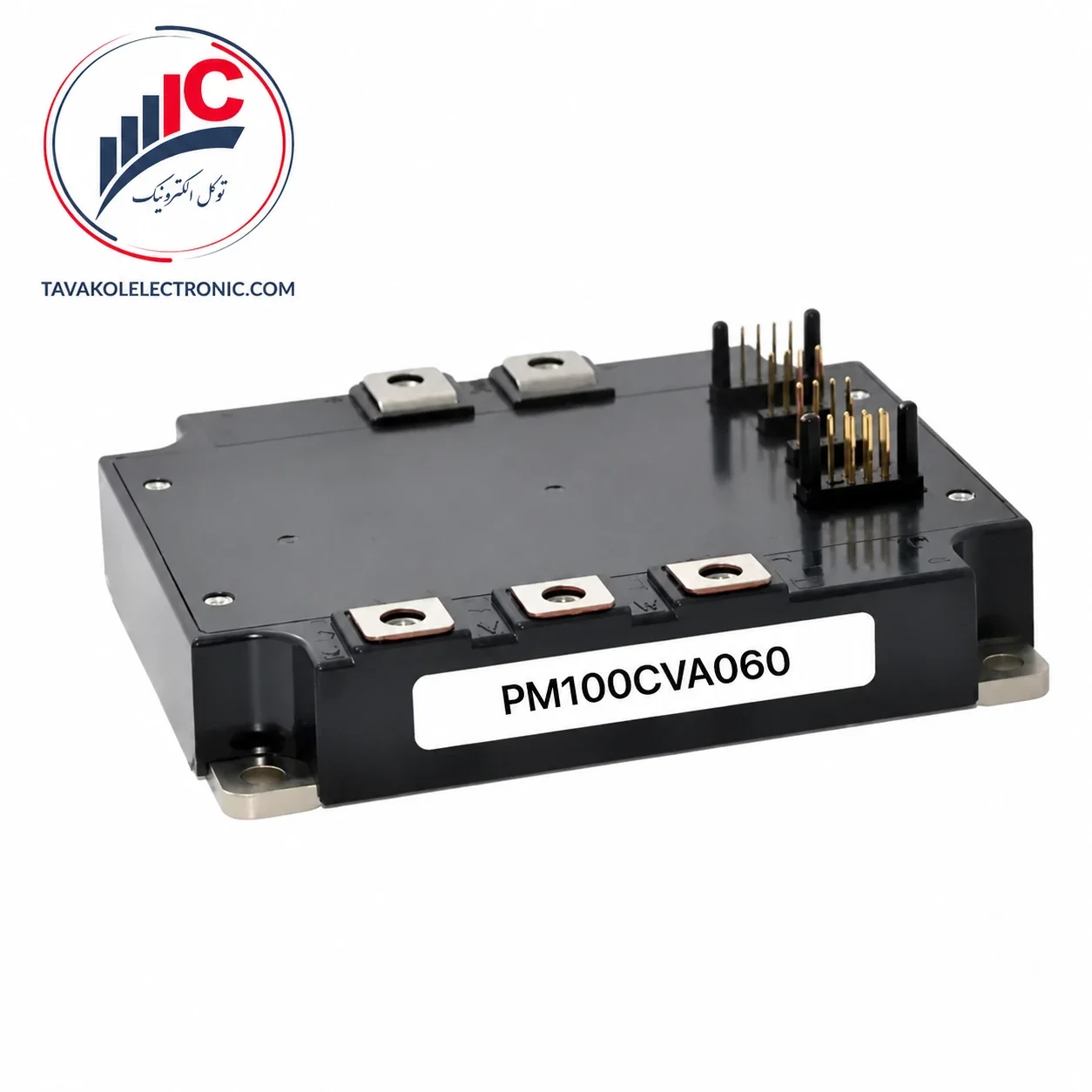

قطعه پیشرفته PM100CVA060 یک ماژول قدرت هوشمند (Intelligent Power Module) با ساختار پایه تخت و پکیج کاملا ایزوله است که توسط کمپانی معتبر میتسوبیشی الکتریک برای مصارف فوق پیشرفته صنعتی طراحی و تولید شده است. این تجهیز صنعتی به طور خاص برای کاربردهای سوئیچینگ قدرت با فرکانس کاری بالا تا ۲۰ کیلوهرتز بهینه‌سازی شده است و می‌تواند راندمان سیستم‌های قدرت را به شکل چشمگیری ارتقا دهد. در دنیای امروز که اتوماسیون صنعتی نیازمند دقت و پایداری بی‌نظیر است، انتخاب یک ماژول قدرت استاندارد نقشی حیاتی در سلامت دستگاه‌ها ایفا می‌کند.

در معماری داخلی این قطعه، مدارهای کنترل مجتمع بسیار دقیقی تعبیه شده است که وظیفه درایو کردن گیت ترانزیستورها و تامین بالاترین سطح ایمنی را بر عهده دارند. این مدارهای داخلی به صورت مداوم حفاظت کامل را برای بخش ترانزیستورهای دوقطبی با گیت عایق‌شده (IGBT) و دیودهای هرزگرد متصل به آن فراهم می‌کنند. وجود مدار منطقی و حفاظتی پیشرفته در برابر خطای اتصال کوتاه، افزایش بیش از حد دمای قطعه و همچنین سیستم تشخیص افت ولتاژ شبکه، ضریب اطمینان و پایداری ماژول PM100CVA060 را در مدارات قدرت و تحت فشارهای سنگین صنعتی به شدت افزایش داده است و از سوختن ناگهانی قطعات جلوگیری می‌کند.

طراحی ساختاری این محصول به گونه‌ای است که تلفات سوئیچینگ را به حداقل می‌رساند. انتقال حرارت عالی از طریق صفحه پایه، به مهندسان طراح این امکان را می‌دهد که سایز هیت‌سینک‌ها را بهینه‌تر انتخاب کنند و در نتیجه، حجم و ابعاد نهایی دستگاه‌های صنعتی کاهش یابد.

جدول مشخصات فنی و الکتریکی

تمامی پارامترهای فنی و الکتریکی مندرج در جدول زیر، به صورت مستقیم از روی اسناد رسمی و دیتاشیت اختصاصی کمپانی سازنده استخراج شده‌اند تا مهندسان طراح بتوانند با بالاترین سطح اطمینان، محاسبات مداری خود را انجام دهند.

کاربردهای صنعتی و موارد مصرف در اتوماسیون

معماری قدرتمند، مدار خروجی کامل و پکیج کاملا ایزوله PM100CVA060 باعث شده تا این تجهیز به عنوان یکی از انتخاب‌های اصلی و استراتژیک طراحان مدارهای الکترونیک قدرت در صنایع حساس شناخته شود. پایداری حرارتی بالای این قطعه، آن را برای استفاده در محیط‌های خشن صنعتی ایده‌آل ساخته است. عمده کاربردهای اساسی این تجهیز در صنایع مادر به شرح زیر خلاصه می‌گردد:

• طراحی، ساخت و تعمیر انواع اینورترهای صنعتی موتورهای الکتریکی سه فاز جهت کنترل دور موتور با دقت بالا.

• پیاده‌سازی در سیستم‌های کنترل حرکت و سروو درایوها برای ماشین‌آلات دقیق نظیر دستگاه‌های CNC و بازوهای رباتیک خطوط تولید کارخانجات.

• استفاده در بخش طراحی اینورتر دستگاه‌های تامین برق اضطراری (UPS) صنعتی با توان بالا جهت تضمین تامین انرژی بدون وقفه.

• طراحی و ساخت منابع تغذیه سوئیچینگ قدرتمند کارخانه‌ای که نیازمند جریان‌دهی پیوسته و بدون نوسان هستند.

تضمین اصالت کالا در فروشگاه توکل الکترونیک

در صنعت اتوماسیون و الکترونیک قدرت، استفاده از قطعات نیمه‌هادی تقلبی، ری‌پک شده یا تغییر لیبل داده شده می‌تواند منجر به توقف کامل خطوط تولید، انفجار درایوها و سوختن بردهای فرمان بسیار گران‌قیمت شود که خسارات مالی جبران‌ناپذیری به همراه دارد. فروشگاه توکل الکترونیک به عنوان یکی از تامین‌کنندگان مرجع و دست‌اول قطعات صنعتی در بازار، اصالت کارخانه‌ای تمامی تجهیزات خود را به صورت صد در صدی تضمین می‌نماید.

ما با حذف کامل واسطه‌های تجاری و تمرکز بر واردات مستقیم قطعات از مبادی معتبر، این اطمینان خاطر را به جامعه مهندسان، تعمیرکاران تخصصی و مسئولین خرید واحدهای صنعتی می‌دهیم که ماژول اورجینال را با بالاترین کیفیت ممکن دریافت خواهند کرد. با خرید از توکل الکترونیک، قطعه‌ای را در دست خواهید داشت که پایداری عملکرد آن دقیقا مطابق با استانداردهای سخت‌گیرانه قید شده در دیتاشیت سازنده است. به عنوان یک مرجع تخصصی تأمین قطعات، اصالت کارخانه‌ای، گرید صنعتی و سلامت کامل فیزیکی ماژول PM100CVA060 را به طور کامل تضمین می‌کنیم تا با خیالی آسوده، تجهیزات حیاتی خود را راه‌اندازی کنید.جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وب‌سایت توکل الکترونیک مراجعه کنید.

سوالات متداول فنی درباره PM100CVA060

ظرفیت جریان و ولتاژ کاری این تجهیز صنعتی دقیقا چقدر است؟ بر اساس مستندات رسمی شرکت سازنده، این ماژول قابلیت کارکرد مداوم با ولتاژ تحمل 600 ولت و جریان پیوسته 100 آمپر را دارا می‌باشد که برای اینورترهای میان‌رده صنعتی کاملا ایده‌آل است.

سیستم حفاظتی داخلی تعبیه شده در PM100CVA060 شامل چه مواردی است؟ این قطعه به یک مدار منطقی یکپارچه پیشرفته مجهز است که از سیستم در برابر خطرات مخربی نظیر اتصال کوتاه جریان بالا، افزایش دمای بیش از حد مجاز تراشه و همچنین افت ولتاژ شبکه تغذیه به طور کامل محافظت می‌کند و مانع از تخریب فیزیکی قطعه می‌شود.

فرکانس کاری بهینه برای استفاده از این سیستم در چه محدوده‌ای تعریف شده است؟ معماری داخلی ترانزیستورهای گیت عایق‌شده و مدارهای درایور این ماژول برای کاربردهای سوئیچینگ سرعت بالا با فرکانس کاری تا 20 کیلوهرتز طراحی و بهینه‌سازی شده است که باعث کاهش صدای سوت در درایوها می‌گردد.

میزان تحمل ولتاژ ایزولاسیون این پکیج به چه میزان است و چگونه تست می‌شود؟ حداکثر ولتاژ ایزولاسیون تست شده بین ترمینال‌های اصلی مدار قدرت و صفحه پایه فلزی دستگاه، معادل 2500 ولت RMS برای مدت زمان یک دقیقه کامل است که ایمنی اپراتور و مدارات فرمان را تضمین می‌کند.

پیک جریان خروجی در حالت پالسی برای PM100CVA060 تا چه عددی مجاز است؟ حداکثر تحمل جریان در حالت پالسی لحظه‌ای برای کلکتور ترانزیستورهای این ماژول (منحصرا در دمای استاندارد 25 درجه سانتی‌گراد)، معادل 200 آمپر ثبت شده است که امکان راه‌اندازی بارهای سلفی سنگین را فراهم می‌آورد.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید.
