توضیحات

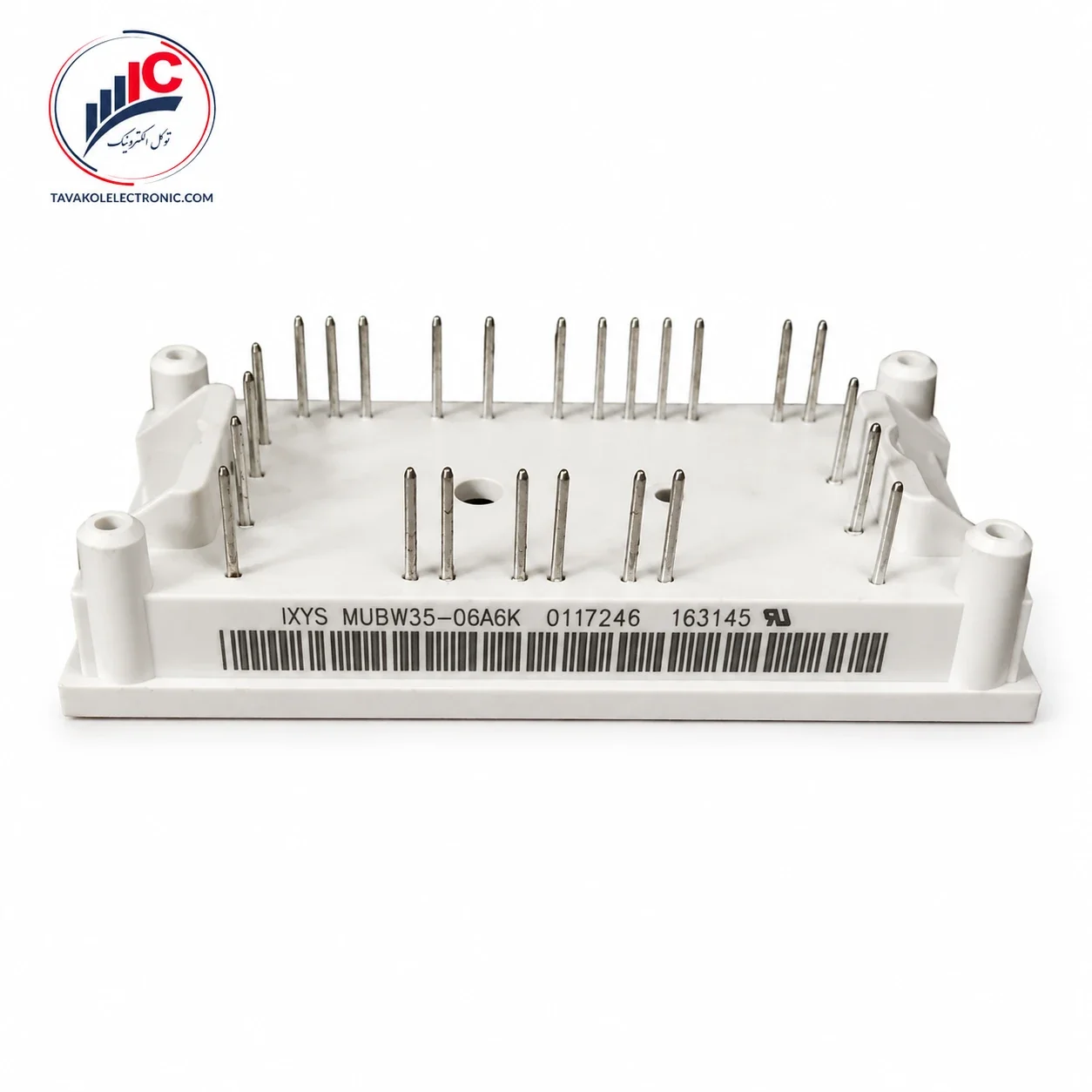

تأمین، بررسی مشخصات و خرید MUBW35-06A6K

طراحی و نگهداری سیستم‌های درایو موتور و مبدل‌های صنعتی، نیازمند قطعاتی است که بتوانند در بهینه‌ترین فضای ممکن، بالاترین کارایی را ارائه دهند. ماژول MUBW35-06A6K یکی از قطعات پیشرفته و قدرتمند تولید شده توسط کمپانی معتبر IXYS است. این قطعه یک ماژول مجتمع از نوع CBI1 (مبدل – ترمز – اینورتر) است که هر سه بخش اصلی یک درایو موتور را در یک پکیج واحد ترکیب کرده است. با بهره‌گیری از این قطعه، طراحان و تعمیرکاران اتوماسیون صنعتی می‌توانند نیاز به قطعات مجزا را از بین برده و پایداری سیستم‌های خود را به شدت افزایش دهند.

متقاضیانی که به دلیل آسیب‌های حرارتی یا نوسانات الکتریکی با توقف خطوط تولید مواجه شده‌اند، با خرید MUBW35-06A6K می‌توانند راندمان اولیه درایوهای خود را احیا کنند. تکنولوژی به کار رفته در این قطعه از نوع NPT IGBT می‌باشد که برای سوئیچینگ‌های با سرعت بالا و تلفات پایین بهینه‌سازی شده است. تکنسین‌های ارشد همواره در زمان جایگزینی قطعات قدرت، نیازمند بررسی کدهای مشابه هستند؛ از این رو پیشنهاد می‌کنیم برای بررسی و مقایسه سایر توان‌ها، حتماً به صفحه تخصصی خرید ماژول IGBT در سایت توکل الکترونیک نگاهی بیندازید.

بررسی فنی و تکنولوژی ساخت ماژول قدرت IXYS

پیش از نهایی کردن فرآیند خرید، بررسی معماری داخلی قطعه برای مهندسان الکترونیک قدرت امری حیاتی است. ماژول MUBW35-06A6K با استفاده از ترانزیستورهای NPT IGBT ساخته شده است. این تکنولوژی دارای مزایای فوق‌العاده‌ای از جمله افت ولتاژ اشباع بسیار پایین، ضریب دمایی مثبت (که موازی‌سازی قطعات را آسان می‌کند)، سوئیچینگ بسیار سریع و دنباله جریان (Tail Current) کوتاه است.

همچنین در بخش دیودهای هرزگرد (Free Wheeling Diodes)، این قطعه از دیودهای اپیتاکسیال با بازیابی معکوس بسیار نرم و فوق‌سریع (Hiperfast) بهره می‌برد که تنش‌های ولتاژی را در زمان خاموش شدن سوئیچ‌ها به حداقل می‌رساند. از دیگر ویژگی‌های برجسته MUBW35-06A6K می‌توان به وجود یک مقاومت حرارتی NTC تعبیه شده در داخل ماژول اشاره کرد که به پردازنده اجازه می‌دهد دمای دقیق قطعه را به صورت لحظه‌ای پایش کرده و از سوختن آن در اثر اضافه‌بار جلوگیری کند. بدنه این قطعه نیز دارای کفی مسی عایق‌بندی شده و پین‌های لحیم‌کاری مخصوص نصب روی بردهای مدار چاپی (PCB) است.

جدول مشخصات فنی و مقادیر مرزی MUBW35-06A6K

داده‌های استخراج شده از کاتالوگ رسمی IXYS برای این پارت‌نامبر، جهت سهولت در بررسی فنی و بدون استفاده از علائم اختصاری لاتین، در جدول زیر گردآوری شده است:

کاربردهای صنعتی و نقش MUBW35-06A6K در اتوماسیون

قطعات کلاس CBI1 مستقیماً در هسته مرکزی سیستم‌های کنترل و محرک‌های فرکانسی کارخانجات نصب می‌شوند. با توجه به وابستگی شدید قیمت تجهیزات الکترونیکی به نوسانات ارزی، دریافت قیمت MUBW35-06A6K به صورت روزانه از یک منبع معتبر، اولین قدم برای مدیریت هزینه‌های تعمیرات است. پایداری حرارتی و الکتریکی این کالا، عملکرد آن را در بخش‌های زیر تضمین می‌کند:

• درایوهای کنترل دور موتورهای جریان متناوب (AC Motor Drives).

• مبدل‌های متصل به شبکه‌های برق تک‌فاز و سه‌فاز صنعتی.

• راه‌اندازهای موتورهای سه‌فاز سنکرون و آسنکرون.

• سیستم‌های ترمز الکتریکی (Electric Braking) در جرثقیل‌ها و آسانسورهای صنعتی.

ملاحظات حرارتی و نصب ایمن قطعه قدرت

مدیریت دفع حرارت در قطعات نیمه‌هادی با توان بالا، یک اصل اساسی است. قطعه MUBW35-06A6K قابلیت فعالیت در بازه دمایی منفی ۴۰ تا مثبت ۱۲۵ درجه سانتی‌گراد را داراست. برای بهره‌برداری کامل از ظرفیت جریان ۴۲ آمپری بخش اینورتر ، نصب اصولی قطعه روی هیت‌سینک آلومینیومی استاندارد الزامی است. استفاده از یک لایه یکنواخت خمیر سیلیکون مرغوب، انتقال گرما را به حداکثر می‌رساند. همچنین، در هنگام بستن قطعه، گشتاور پیچ‌های اتصال نباید از ۲.۲ نیوتن‌متر تجاوز کند تا از تاب برداشتن کفی مسی و آسیب به چیپ‌های داخلی جلوگیری شود. این پکیج طوری مهندسی شده که فاصله خزشی (Creepage Distance) روی سطح آن ۱۲.۷ میلی‌متر باشد که ایمنی در برابر جرقه‌های ولتاژ بالا را تضمین می‌کند.

تضمین اصالت کالا و استعلام قیمت MUBW35-06A6K

خرید قطعات الکترونیک صنعتی اورجینال، یکی از بزرگترین دغدغه‌های تکنسین‌های اتوماسیون است. استفاده از قطعات فیک یا استوکِ تعمیر شده، ریسک آسیب به بردهای کنترلی گران‌قیمت را به شدت افزایش می‌دهد. فروشگاه توکل الکترونیک با سال‌ها تجربه در بازار جمهوری تهران، اصالت صد در صدی ماژول MUBW35-06A6K را برای پروژه‌های حساس شما تضمین می‌کند. ما قطعات گرید صنعتی را با اطمینان کامل از سلامت فیزیکی و الکتریکی به دست شما می‌رسانیم. شما می‌توانید جهت هماهنگی‌های فنی، دریافت مشاوره تخصصی و خرید قطعات الکترونیک صنعتی با کارشناسان مجرب ما تماس حاصل فرمایید.

جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت IXYS مراجعه نمایید.

سوالات متداول متقاضیان ماژول قدرت MUBW35-06A6K

۱. معماری داخلی MUBW35-06A6K از چه بخش‌هایی تشکیل شده است؟ این قطعه یک ماژول سه‌کاره (CBI1) است که دارای یک یکسوکننده سه‌فاز (رکتیفایر)، یک چاپر ترمز و یک اینورتر سه‌فاز در یک بدنه واحد می‌باشد.

۲. سقف تحمل ولتاژی و جریانی بخش اینورتر این مدل چقدر است؟ ترانزیستورهای بخش اینورتر این ماژول توانایی تحمل ولتاژ تا ۶۰۰ ولت و عبور جریان مداوم تا ۴۲ آمپر (در دمای ۲۵ درجه سانتی‌گراد) را دارا هستند.

۳. آیا این قطعه برای پایش دما نیاز به تجهیزات خارجی دارد؟ خیر، این قطعه مجهز به یک سنسور حرارتی NTC داخلی است که امکان خواندن مستقیم دمای هسته را برای سیستم‌های حفاظتی درایو فراهم می‌کند.

۴. تکنولوژی سوئیچ‌های این ماژول از چه نوعی است؟ سوئیچ‌های این ماژول بر پایه تکنولوژی پیشرفته NPT IGBT ساخته شده‌اند که دارای ضریب دمایی مثبت، تلفات سوئیچینگ پایین و افت ولتاژ بسیار کم هستند.

۵. ولتاژ عایق‌بندی بدنه این قطعه برای رعایت استانداردهای ایمنی چقدر است؟ کفی مسی این ماژول کاملاً ایزوله بوده و می‌تواند تا ۲۵۰۰ ولت متناوب را به مدت یک دقیقه بدون نشتی جریان تحمل کند.
