ماژول IPM مدل PS22A78-E

توضیحات

خرید و قیمت PS22A78-E

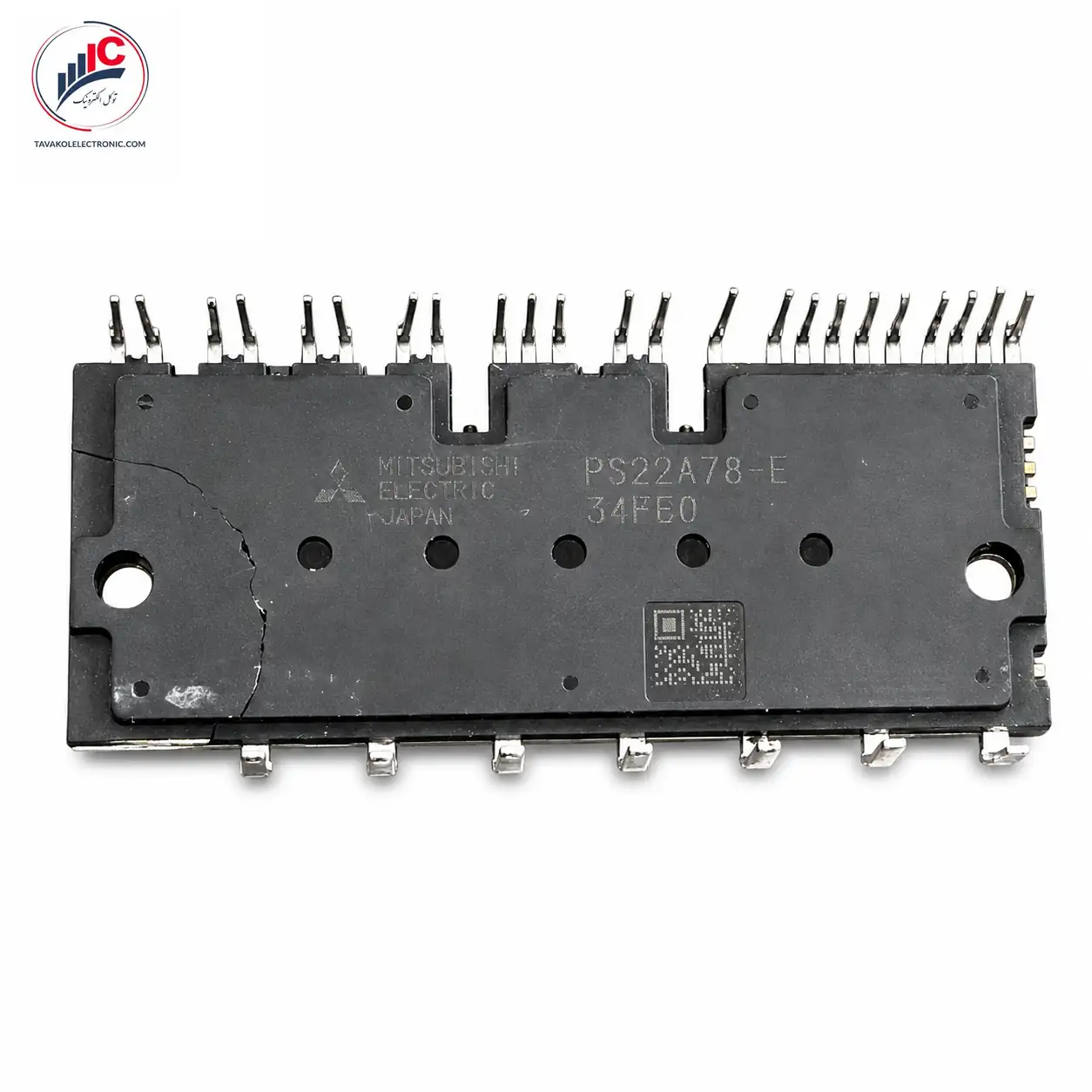

PS22A78-E یک ماژول هوشمند قدرت سه‌فاز از برند Mitsubishi Electric است که برای راه‌اندازی و کنترل موتورهای سه‌فاز کلاس 400 ولت طراحی شده است. این ماژول با ترکیب شش کلید قدرت CSTBT، دیودهای هرزگرد، مدارهای گیت‌درایو و توابع حفاظتی در یک پکیج، انتخاب مناسبی برای تعمیر یا ساخت اینورترهای صنعتی و درایو موتور محسوب می‌شود.

ولتاژ کلکتور–امیتر این قطعه 1200 ولت و جریان نامی هر IGBT در دمای کیس 25 درجه سانتی‌گراد 35 آمپر است. میتسوبیشی کاربرد آن را برای کنترل موتورهای 0.2 تا 5.5 کیلووات با ورودی 400Vac اعلام کرده است.

برای خرید، ابتدا کد کامل روی ماژول، آرایش پایه‌ها، شماره برد، توان موتور و مشخصات دستگاه بررسی شود. برای استعلام قیمت روز، موجودی و سفارش PS22A78-E می‌توانید تصویر قطعه قبلی و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

چرا خرید PS22A78-E انتخاب مناسبی است؟

مهم‌ترین مزیت این ماژول، یکپارچه‌بودن بخش قدرت و مدارهای کنترلی است. استفاده از گیت‌درایور داخلی، مدار Level Shift ولتاژ بالا، حفاظت افت ولتاژ و خروجی اعلام خطا، تعداد قطعات جانبی طبقه قدرت را کاهش می‌دهد و طراحی یا تعمیر دستگاه را ساده‌تر می‌کند.

ساختار سه‌فاز 6-Pack باعث شده PS22A78-E بتواند مستقیماً طبقه اینورتر موردنیاز برای خروجی‌های U، V و W را تشکیل دهد. امیترهای IGBTهای پایین نیز از طریق پایه‌های NU، NV و NW به‌صورت مجزا در دسترس هستند؛ بنابراین طراح می‌تواند مدار سنجش جریان و حفاظت اتصال کوتاه را مطابق نیاز برد اجرا کند.

این مدل دارای خروجی آنالوگ VOT برای پایش دمای مدار LVIC است. کنترلر دستگاه می‌تواند با خواندن این خروجی، افزایش دما را تشخیص دهد و در سطح تعیین‌شده فرمان‌های ماژول را متوقف کند. البته VOT به معنی وجود قطع حرارتی خودکار نیست و حفاظت نهایی باید توسط کنترلر برد انجام شود.

مشخصات فنی PS22A78-E

مقدار 35 آمپر نباید به‌عنوان جریان دائم موتور در تمام شرایط تفسیر شود. دیتاشیت در شرایط آزمایش مشخص، جریان RMS مجاز را حدود 19.1 آمپر در PWM پنج کیلوهرتز و 12.8 آمپر در PWM پانزده کیلوهرتز اعلام کرده است. جریان قابل‌استفاده واقعی به هیت‌سینک، دمای کیس، فرکانس سوئیچینگ، ضریب توان و طراحی برد بستگی دارد.

ویژگی‌ها و مزایای PS22A78-E

• اینورتر کامل سه‌فاز با شش CSTBT داخلی
• ولتاژ نامی 1200 ولت و جریان 35 آمپر
• مناسب موتورهای 400 ولتی تا توان اعلام‌شده 5.5 کیلووات
• دارای گیت‌درایور داخلی برای بخش بالا و پایین
• حفاظت افت ولتاژ تغذیه کنترل
• حفاظت اتصال کوتاه IGBTهای بخش پایین
• خروجی خطای FO برای اتصال به کنترلر
• خروجی آنالوگ VOT برای پایش دما
• ورودی فرمان 5 ولت، High-Active و Schmitt Trigger
• امیترهای پایین مجزای NU، NV و NW
• پکیج عایق‌شده Transfer-Mold
• ولتاژ عایقی 2500Vrms
• دارای تأییدیه UL1557 با شماره پرونده E80276

کاربردهای این ماژول

PS22A78-E برای طبقه قدرت دستگاه‌هایی مناسب است که به کنترل موتور سه‌فاز کلاس 400 ولت نیاز دارند، از جمله:

• اینورترها و درایوهای صنعتی
• کنترل موتورهای سه‌فاز 0.2 تا 5.5 کیلووات
• کمپرسورهای اینورتر صنعتی
• پمپ، فن و دمنده سه‌فاز
• تجهیزات تهویه و HVAC
• ماشین‌آلات و خطوط اتوماسیون
• بردهای کنترل موتور PMSM و AC
• تعمیر دستگاه‌هایی که همین کد روی برد آن‌ها نصب شده است

توان 5.5 کیلووات یک مقدار کاربردی اعلام‌شده در دیتاشیت است و تضمین نمی‌کند که ماژول در هر طراحی بتواند این توان را بدون بررسی حرارتی و الکتریکی تأمین کند.

نکات مهم پیش از خرید PS22A78-E

قبل از ثبت سفارش، کد کامل و پسوند E را با نوشته روی قطعه قبلی تطبیق دهید. برابر بودن ولتاژ و جریان دو ماژول برای جایگزینی کافی نیست؛ پین‌آوت، ابعاد، مدار Bootstrap، منطق ورودی، خروجی VOT و ساختار Open Emitter نیز باید بررسی شوند.

در تعمیر برد، بهتر است قبل از نصب ماژول جدید، تغذیه 15 ولت، دیودها و خازن‌های Bootstrap، مقاومت سنجش جریان، خازن باس DC، مدار Snubber، فرمان‌های PWM، هیت‌سینک و موتور آزمایش شوند. خرابی مدار جانبی می‌تواند باعث سوختن مجدد ماژول شود.

توکل الکترونیک امکان استعلام قیمت، خرید تکی و تعدادی، تأمین شرکتی و صدور پیش‌فاکتور را فراهم می‌کند. برای انتخاب دقیق‌تر، تصویر واضح نوشته روی قطعه، نمای پایه‌ها، مدل دستگاه و تعداد موردنیاز را ارسال کنید.

سؤالات متداول

PS22A78-E چند ولت و چند آمپر است؟

این ماژول دارای ولتاژ 1200 ولت و جریان نامی هر IGBT برابر با 35 آمپر در دمای کیس 25 درجه است. جریان پیک 70 آمپر فقط برای کمتر از یک میلی‌ثانیه مجاز است.

آیا برای موتور 5.5 کیلووات مناسب است؟

دیتاشیت، محدوده کاربرد 0.2 تا 5.5 کیلووات را برای موتورهای کلاس 400 ولت اعلام کرده است؛ اما شرایط خنک‌کاری و جریان واقعی موتور باید بررسی شود.

آیا حفاظت اتصال کوتاه دارد؟

بله، ولی حفاظت اتصال کوتاه فقط برای IGBTهای بخش پایین عمل می‌کند و به مقاومت Sense و فیلتر خارجی وابسته است.

آیا حفاظت حرارتی خودکار دارد؟

خیر. خروجی VOT برای پایش دما وجود دارد، اما کنترلر دستگاه باید هنگام افزایش دما فرمان ماژول را قطع کند.

آیا یک ماژول 1200V 35A جایگزین مستقیم PS22A78-E است؟

خیر. پین‌آوت، ابعاد، مدار حفاظتی، خروجی دما و ساختار داخلی باید کاملاً تطبیق داده شوند.

قیمت این ماژول چگونه تعیین می‌شود؟

قیمت با توجه به موجودی، تعداد سفارش و شرایط روز بازار تعیین می‌شود. برای دریافت قیمت، تعداد موردنیاز را اعلام کنید.
