خرید و قیمت SIM6822M

SIM6822M یک ماژول قدرت هوشمند سه‌فاز از برند Sanken است که برای راه‌اندازی و کنترل موتورهای اینورتر طراحی شده است. این ماژول، IGBTهای قدرت، دیودهای هرزگرد، مدارهای پیش‌درایور و بخشی از حفاظت‌های موردنیاز را در یک پکیج یکپارچه قرار می‌دهد.

ساختار یکپارچه این محصول باعث کاهش تعداد قطعات مجزای طبقه قدرت، ساده‌ترشدن سیم‌کشی مدار و اشغال فضای کمتر روی برد می‌شود. SIM6822M بیشتر در تعمیر بردهایی کاربرد دارد که همین پارت‌نامبر به‌صورت کارخانه‌ای روی آن‌ها نصب شده است؛ از جمله برد کمپرسور یخچال، تجهیزات سرمایشی و مدار کنترل برخی موتورهای فن و پمپ.

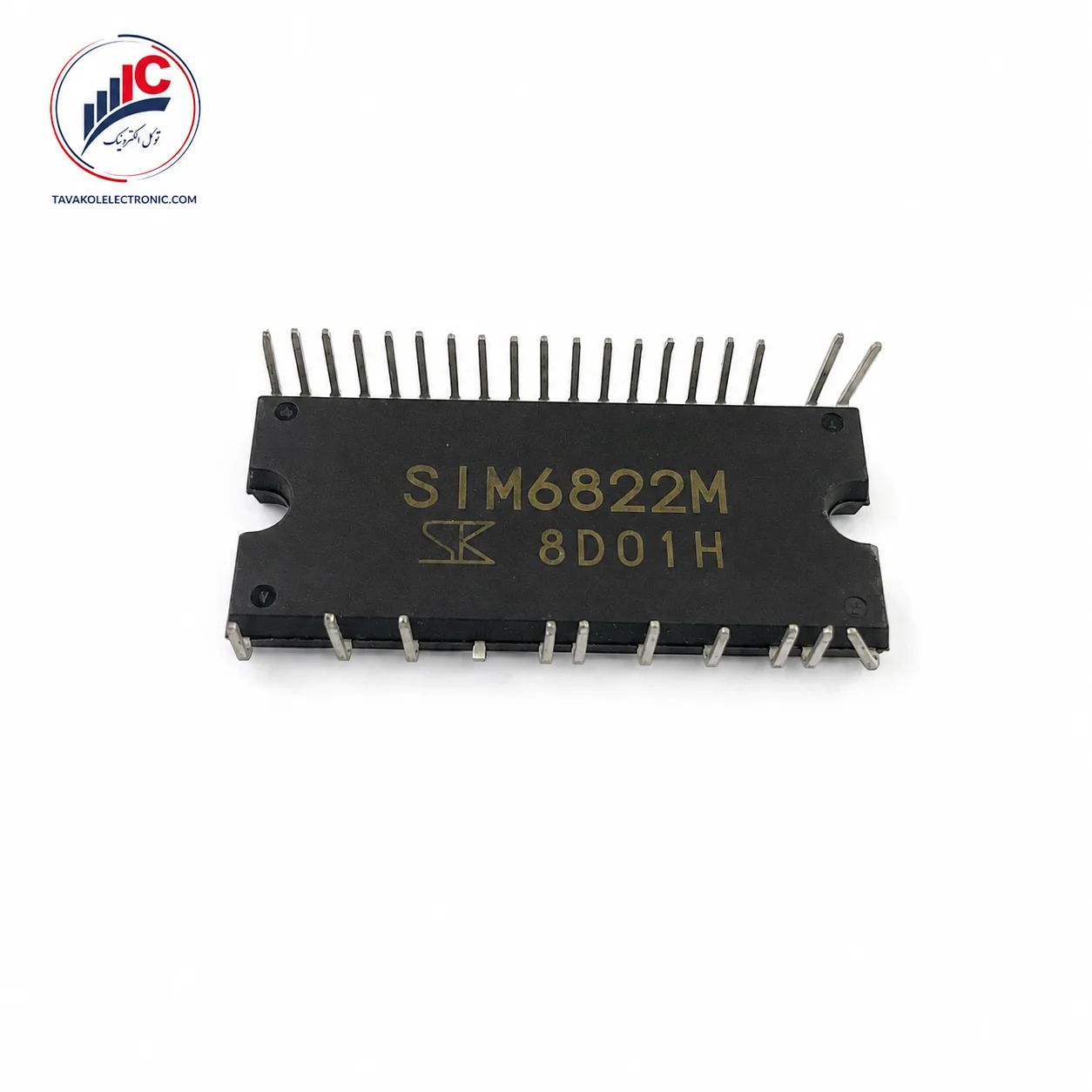

برای خرید SIM6822M بهتر است نوشته روی قطعه، شکل بدنه، آرایش پایه‌ها و شماره فنی برد با محصول موجود تطبیق داده شود. کد اصلی سفارش فقط SIM6822M است و نوشته 8D01H روی تصویر، پارت‌نامبر محصول محسوب نمی‌شود.

قیمت SIM6822M با توجه به موجودی بازار، تعداد سفارش، وضعیت نو یا استوک و سلامت ظاهری پایه‌ها تعیین می‌شود. ازآنجاکه این مدل برای طراحی‌های جدید توصیه نمی‌شود، موجودی آن ممکن است محدود یا متغیر باشد. برای دریافت قیمت روز، تعداد موردنیاز و تصویر قطعه قبلی را برای توکل الکترونیک ارسال کنید.

امکان فروش تکی و تعدادی، تأمین سفارش تعمیرکاران و شرکت‌ها، صدور پیش‌فاکتور و ارسال سفارش به سراسر کشور فراهم است.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی خلاصه SIM6822M

جریان قابل‌تحمل واقعی ماژول به دمای کیس، کیفیت هیت‌سینک، فرکانس سوئیچینگ و شرایط بار وابسته است. مقدار 5 آمپر نباید بدون درنظرگرفتن شرایط حرارتی به‌عنوان جریان دائمی تضمین‌شده در هر مدار در نظر گرفته شود.

ویژگی‌ها و مزایای SIM6822M

SIM6822M دارای سه نیم‌پل قدرت برای کنترل موتور سه‌فاز است. قرارگرفتن IGBTها، دیودهای هرزگرد و مدارهای پیش‌درایور در یک مجموعه، طراحی بخش قدرت را فشرده‌تر کرده و تعداد اتصالات خارجی را کاهش می‌دهد.

دیودهای بوت‌استرپ و مقاومت‌های محدودکننده جریان 60 اهم نیز داخل ماژول قرار گرفته‌اند. این ویژگی تعداد قطعات جانبی موردنیاز برای تغذیه درایورهای سمت بالا را کمتر می‌کند.

از دیگر قابلیت‌های مهم این محصول می‌توان به موارد زیر اشاره کرد:

• امکان دریافت فرمان منطقی 3.3 و 5 ولت
• پشتیبانی از اندازه‌گیری جریان به روش سه شنت
• خروجی خطای FO برای اعلام شرایط حفاظتی
• ورودی خاموش‌کردن SD برای بخش بالایی پل
• حفاظت افت ولتاژ تغذیه درایورها
• حفاظت اضافه‌جریان و محدودکننده جریان
• حفاظت حرارتی با راه‌اندازی مجدد خودکار
• عایق‌بندی اعلام‌شده 1500 ولت به‌مدت یک دقیقه
• ساختار یکپارچه مناسب تعمیر بردهای اینورتر

حفاظت‌های داخلی و نکته مهم کنترلی

این ماژول دارای حفاظت‌های افت ولتاژ، اضافه‌جریان و افزایش دما است. در صورت تشخیص خطا، خروجی FO می‌تواند وضعیت حفاظتی را به کنترلر اصلی برد اعلام کند.

بااین‌حال، SIM6822M حفاظت داخلی برای جلوگیری از روشن‌شدن هم‌زمان IGBT بالا و پایین یک فاز ندارد. کنترلر باید بین خاموش‌شدن یک IGBT و روشن‌شدن IGBT مقابل، زمان مرده مناسب ایجاد کند. فرمان اشتباه یا خرابی مدار کنترل می‌تواند باعث اتصال کوتاه مستقیم باس DC و آسیب سریع ماژول شود.

حفاظت حرارتی داخلی نیز جایگزین هیت‌سینک مناسب نیست. ماژول باید روی سطح صاف و تمیز نصب شود و از خمیر حرارتی استاندارد برای انتقال بهتر گرما استفاده شود.

کاربردهای SIM6822M

براساس اطلاعات سازنده، این ماژول برای کنترل موتور در تجهیزات زیر مناسب است:

• برد اینورتر کمپرسور یخچال
• تجهیزات سرمایشی و برودتی
• موتور فن ماشین لباس‌شویی و خشک‌کن
• موتور پمپ در لوازم خانگی
• فن کولر گازی
• فن دستگاه تصفیه هوا
• پنکه و تجهیزات دارای کنترل دور
• بردهای کنترل موتور سه‌فاز
• تعمیر بردی که SIM6822M روی آن نصب شده است

قرارگرفتن این قطعه در یک گروه دستگاه به معنی سازگاری آن با تمام مدل‌های آن دستگاه نیست. شماره برد، تغذیه کنترل، پین‌آوت و مدار اطراف ماژول باید پیش از سفارش بررسی شوند.

نکات مهم پیش از سفارش

پیش از خرید و نصب محصول، موارد زیر را کنترل کنید:

• کد روی قطعه دقیقاً SIM6822M باشد.
• لوگوی Sanken و فرم نوشته‌های روی بدنه بررسی شود.
• پکیج DIP40 و آرایش پایه‌ها با برد مطابقت داشته باشد.
• کد 8D01H با پارت‌نامبر اصلی اشتباه گرفته نشود.
• تعداد و موقعیت پایه‌های نصب‌شده روی برد بررسی شود.
• اتصال کوتاه در موتور، کمپرسور یا کابل‌های خروجی وجود نداشته باشد.
• ولتاژ باس DC و تغذیه مدار کنترل اندازه‌گیری شود.
• مقاومت‌های شنت و مدار تشخیص جریان بررسی شوند.
• سیگنال‌های فرمان و زمان مرده کنترلر قبل از نصب قطعه جدید آزمایش شوند.
• خازن‌های بوت‌استرپ و قطعات جانبی آسیب‌دیده تعویض شوند.
• سطح هیت‌سینک تمیز و بدون تاب‌خوردگی باشد.
• از خمیر حرارتی مناسب و فشار نصب یکنواخت استفاده شود.
• پایه‌ها هنگام نصب تحت فشار یا کشش قرار نگیرند.
• علت سوختن ماژول قبلی قبل از جایگزینی برطرف شود.

چرا خرید SIM6822M از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی SIM6822M، خرید تکی و عمده، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال سفارش اشتباه می‌توانید تصویر واضح قطعه قبلی، نمای پایه‌ها، شماره برد و مدل دستگاه را ارسال کنید تا تطبیق اولیه انجام شود. این بررسی به‌ویژه برای قطعات قدیمی و کمیاب اهمیت دارد.

موجودی و قیمت این ماژول ممکن است براساس شرایط بازار تغییر کند؛ بنابراین پیش از ثبت نهایی سفارش، استعلام موجودی توصیه می‌شود.

سؤالات متداول

SIM6822M چه نوع قطعه‌ای است؟

یک ماژول قدرت هوشمند سه‌فاز از Sanken است که IGBTها، دیودهای هرزگرد و مدارهای پیش‌درایور را در یک پکیج DIP40 قرار می‌دهد.

ولتاژ و جریان SIM6822M چقدر است؟

ولتاژ شکست این ماژول 600 ولت و جریان خروجی اعلام‌شده آن 5 آمپر در دمای کیس 25 درجه سانتی‌گراد است.

آیا SIM6822M برای یخچال اینورتر مناسب است؟

این قطعه برای راه‌اندازی کمپرسور یخچال در فهرست کاربردهای سازنده قرار دارد. بااین‌حال، کد قطعه نصب‌شده و طراحی برد باید دقیقاً بررسی شود.

آیا این محصول توقف تولید شده است؟

وضعیت رسمی آن NRND است؛ یعنی Sanken استفاده از آن را برای طراحی‌های جدید توصیه نمی‌کند. NRND لزوماً به معنای توقف کامل تولید یا نبود قطعه در بازار نیست.

آیا SIM6822M حفاظت داخلی دارد؟

بله، حفاظت اضافه‌جریان، افت ولتاژ و حرارتی برای آن اعلام شده است. خروجی FO نیز می‌تواند وقوع خطا را به کنترلر گزارش کند.

آیا حفاظت هم‌زمان‌روشن‌شدن IGBTها را دارد؟

خیر. ایجاد زمان مرده و جلوگیری از روشن‌شدن هم‌زمان بازوهای بالا و پایین باید توسط کنترلر برد انجام شود.

آیا می‌توان از یک ماژول مشابه به‌جای آن استفاده کرد؟

تنها یکسان‌بودن ولتاژ، جریان یا ظاهر برای انتخاب جایگزین کافی نیست. پین‌آوت، سطح فرمان، حفاظت‌ها، ابعاد و مدار جانبی باید کاملاً تطبیق داده شوند.

کد 8D01H روی قطعه چیست؟

این عبارت احتمالاً کد تولید، تاریخ یا ردیابی کارخانه است و بخشی از پارت‌نامبر اصلی محسوب نمی‌شود.
