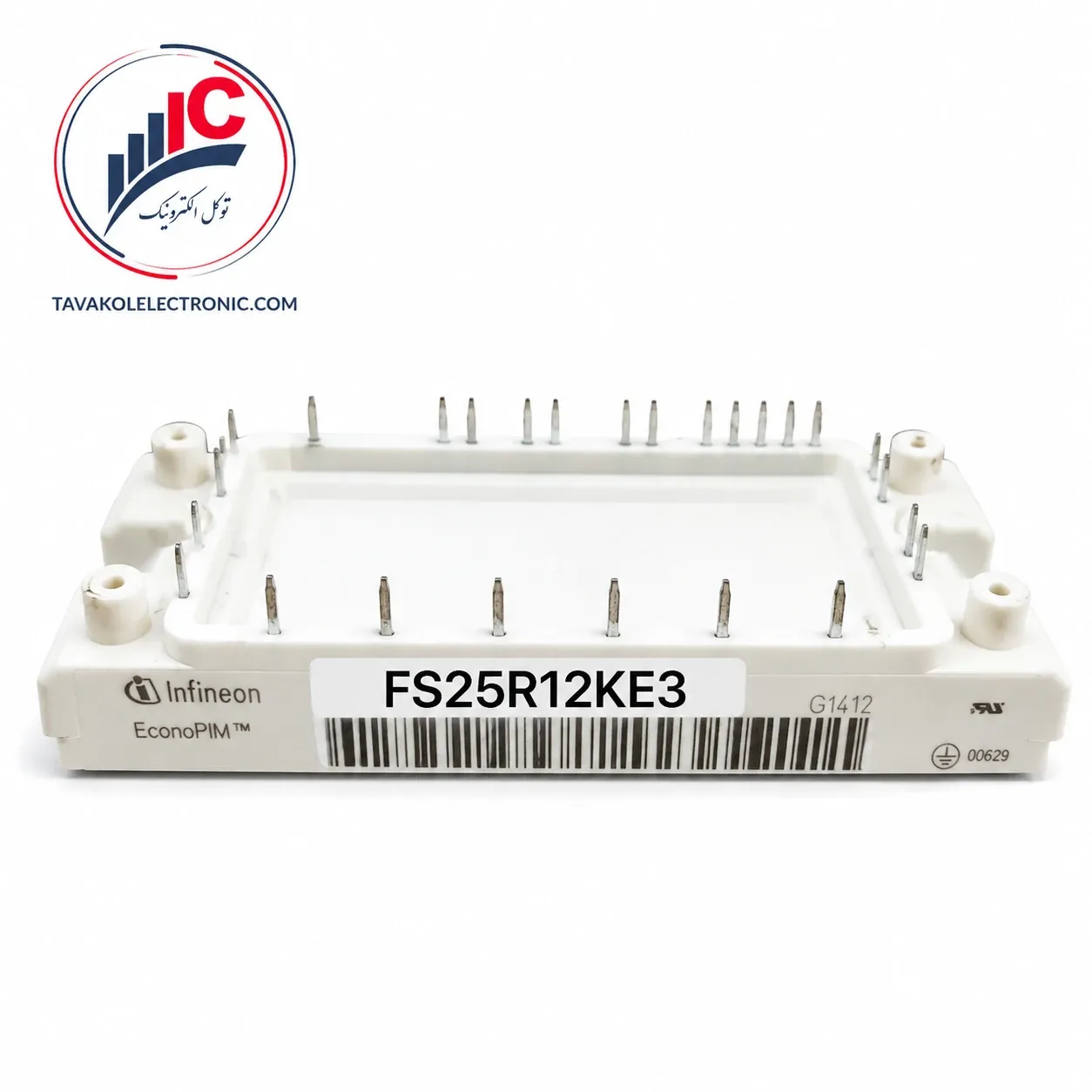

ماژول IGBT مدل FS25R12KE3

توضیحات

⚙️ بررسی ساختار فنی و پسوند ماژول FS25R12KE3

در دنیای الکترونیک قدرت، پارت‌نامبرهای خانواده EconoPACK 2 به دلیل تعادل عالی میان ابعاد فیزیکی و توان خروجی، از محبوبیت بالایی برخوردار هستند. ماژول FS25R12KE3 (که در اسناد فنی کارخانه با نام کامل FS25R12KE3 G نیز ثبت می‌شود)، یک ماتریکس سوییچینگ شش‌تایی بسیار کارآمد از کمپانی یوپک (eupec) زیرمجموعه تجاری اینفینئون (Infineon) آلمان است. این قطعه مجهز به تکنولوژی پیشرفته نوار میدان یا همان نسل سوم آی‌جی‌بی‌تی‌ها (IGBT3) است که تلفات هدایتی مدار را در حین سوییچینگ‌های متوالی به شکل چشمگیری کاهش می‌دهد.

همان‌طور که به درستی اشاره کردید، حرف G در انتهای پارت‌نامبر رسمی این قطعه، به دلیل ویژگی‌های خاص در فواصل فیزیکی ترمینال‌ها و طراحی عایق بدنه است؛ اما در عرف بازار الکترونیک و میان تعمیرکاران، این قطعه معمولاً بدون ذکر حرف G و به صورت ساده با پارت‌نامبر FS25R12KE3 شناخته و معامله می‌شود.

استفاده از صفحه پایه مسی و مواد عایق داخلی درجه یک، پایداری حرارتی این سوییچ نیمه‌هادی را در بارهای مداوم تضمین کرده است.

مشخصات فنی و پارامترهای مرجع

جهت کپی کردن آسان و جلوگیری از هرگونه به هم ریختگی چیدمان متنی، تمامی مقادیر و واحدهای الکتریکی استخراج شده از دیتاشیت کارخانه به صورت کاملاً فارسی تنظیم شده‌اند. جدول زیر پارامترهای نامی ماژول FS25R12KE3 را نشان می‌دهد:

کاربردهای استراتژیک در سیستم‌های اتوماسیون

تحمل ولتاژ بالا در محدوده ۱۲۰۰ ولت در کنار جریان نامی ۲۵ آمپر، قطعه FS25R12KE3 را به انتخابی هوشمندانه برای دستگاه‌های صنعتی با توان متوسط تبدیل کرده است. عمده موارد مصرف این نیمه‌هادی شامل گزینه‌های زیر است:

• اینورترهای کنترل دور موتور: ساخت و تعمیر بردهای قدرت اینورترهای سه فاز صنعتی (VFD) برای پمپ‌ها و کانوایرهای کارگاهی.

• سیستم‌های تهویه و چیلرها: درایو کمپرسورهای اسکرال سنگین در سیستم‌های تهویه مطبوع ساختمان‌های تجاری.

• منابع تغذیه متناوب و UPS: استفاده در بخش اینورتر منابع تغذیه بدون وقفه برای پایدارسازی توان خروجی.

• کنترلرهای روباتیک خطوط تولید: بخش سوییچینگ موتورهای محرک سیستم‌های اتوماسیون کارخانجات.

✅ تضمین پایداری دستگاه با خرید قطعه اصلی و اورجینال

ماژول‌های سری ۲۵ آمپر به دلیل حجم مصرف بالا در مدارات صنعتی، همواره هدف اول ورود قطعات بازسازی‌شده یا غیراورجینال به بازار هستند. استفاده از یک ماژول تقلبی به جای قطعه اصلی FS25R12KE3، به دلیل عدم توانایی در انتقال درست توان و حرارت ۱۴۵ واتی ترانزیستورها، بلافاصله زیر بار دچار اتصال کوتاه شده و علاوه بر سوختن خود قطعه، آسیب‌های میلیونی به مدار گیت درایور و بردهای کنترلر دستگاه وارد می‌کند.

فروشگاه توکل الکترونیک به عنوان تامین‌کننده تخصصی نیمه‌هادی‌های صنعتی، اصالت فیزیکی، پارت‌نامبر تایید شده و مشخصات فنی ماژول FS25R12KE3 ارائه شده را تضمین می‌کند. شما می‌توانید این قطعه را با قیمت رقابتی و با اطمینان کامل از تطابق ۱۰۰ درصدی با استانداردهای کمپانی اینفینئون آلمان تهیه فرمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

❓ اتاق پاسخ به سوالات فنی مهندسان

۱. ولتاژ عایق‌بندی بدنه این ماژول چقدر است؟

ساختار مکانیکی این قطعه عایق‌بندی فوق‌العاده ایمنی دارد؛ ولتاژ تست ایزولاسیون پایه‌ها نسبت به صفحه پایه مسی، برابر با ۲.۵ کیلوولت به صورت RMS در فرکانس ۵۰ هرتز و برای مدت زمان ۱ دقیقه تایید شده است.

۲. برای پایش حرارتی این قطعه چه راهکاری در نظر گرفته شده است؟

یک مقاومت حرارتی هوشمند داخلی (NTC) درون پکیج این قطعه تعبیه شده است که به مدار فرمان اجازه می‌دهد دمای لحظه‌ای بدنه ماژول را اندازه‌گیری کرده و سیستم را در برابر اورلود حرارتی محافظت کند.

۳. چرا حداکثر جریان کلکتور در جدول ۴۰ آمپر ذکر شده اما به ۲۵ آمپر معروف است؟

جریان ۲۵ آمپر، جریان مداوم و پایدار قطعه در دمای کاری صنعتی ۸۰ درجه سانتی‌گراد است؛ ظرفیت ۴۰ آمپر مربوط به زمانی است که دمای هیت‌سینک به صورت ایده‌آل در مرز ۲۵ درجه سانتی‌گراد حفظ شود.

۴. محدوده ولتاژ تحریک گیت برای روشن شدن ایمن این ترانزیستور چقدر است؟

براساس اطلاعات دیتاشیت کارخانه، ولتاژ اعمال‌شده به پایه گیت-امیتر جهت هدایت کامل و ایمن باید در محدوده مثبت و منفی ۲۰ ولت تنظیم شود.

۵. مقدار گشتاور مکانیکی لازم برای نصب این ماژول چقدر است؟

برای اتصال استاندارد به هیت‌سینک و انتقال حرارت بهینه بدون آسیب به بدنه، پیچ‌های اتصال بدنه باید با گشتاور مکانیکی بین ۳ تا ۶ نیوتن متر محکم شوند.
