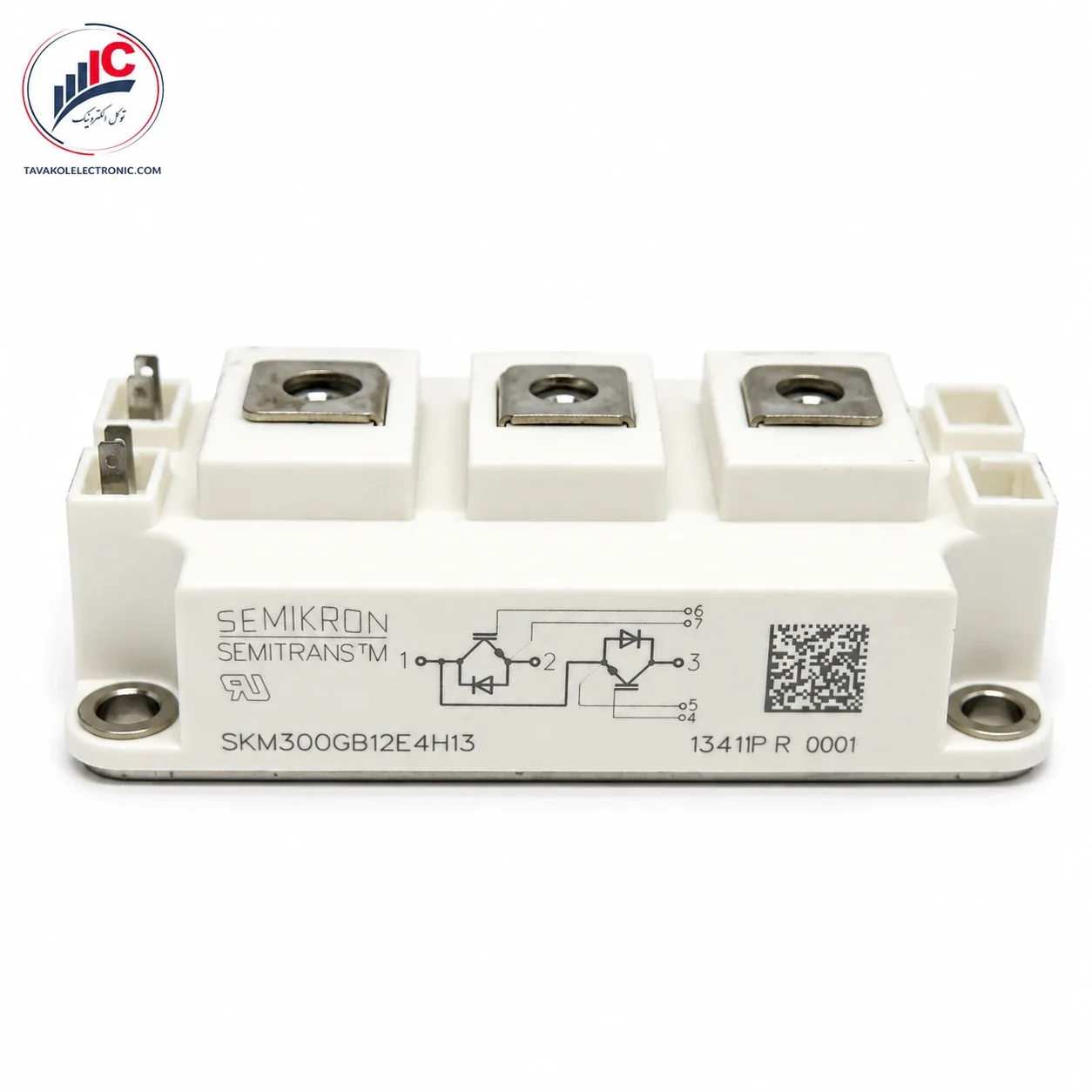

SKM300GB12E4H13 یک ماژول IGBT قدرت از برند SEMIKRON است که با ساختار نیمپل یا Half-Bridge برای سوئیچینگ توان در اینورترهای صنعتی، درایو موتور و UPS استفاده میشود. داخل این ماژول دو IGBT قدرت به همراه دیودهای معکوس قرار گرفتهاند و مجموعه میتواند یک بازوی کامل اینورتر را تشکیل دهد.
مدل پایه SKM300GB12E4 از خانواده SEMITRANS 3 است و از فناوری نسل چهارم IGBT4 Trench ساخت Infineon و دیودهای نرمسوئیچینگ CAL4 بهره میبرد. این ترکیب برای کاهش تلفات، عملکرد مناسب در سیکلهای کاری صنعتی و سوئیچینگ تا فرکانس پیشنهادی 12 کیلوهرتز طراحی شده است.
ولتاژ کلکتور به امیتر SKM300GB12E4H13 بر اساس دیتاشیت مدل پایه، 1200 ولت و جریان نامی آن 300 آمپر است. جریان قابلتحمل در دمای کیس 25 درجه 422 آمپر و در دمای کیس 80 درجه 324 آمپر اعلام شده است؛ اما این مقادیر نباید بدون بررسی تلفات و سیستم خنککاری، جریان دائم دستگاه در نظر گرفته شوند.
پسوند H13 باید هنگام خرید بهطور کامل کنترل شود. نزدیکبودن کد SKM300GB12E4 به محصول اصلی میتواند برای جستوجو و شناخت خانواده مفید باشد، اما برای جایگزینی قطعی باید نوشته روی بدنه، ترمینالبندی و مشخصات گیتدرایور بررسی شوند.
برای خرید SKM300GB12E4H13، استعلام قیمت و بررسی موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | اطلاعات محصول |
|---|---|
| پارتنامبر اصلی | SKM300GB12E4H13 |
| کد پایه و عبارت فرعی | SKM300GB12E4 |
| برند | SEMIKRON |
| سری مرجع | SEMITRANS 3 |
| نوع قطعه | ماژول IGBT نیمپل |
| ساختار داخلی | دو IGBT همراه دیود معکوس |
| فناوری | IGBT4 Trench و دیود CAL4 |
| ولتاژ VCES | 1200 ولت |
| جریان نامی ICnom | 300 آمپر |
| جریان در TC=25°C | 422 آمپر |
| جریان در TC=80°C | 324 آمپر |
| ولتاژ ایزولاسیون | 4000 ولت AC |
| فرکانس پیشنهادی | تا 12 کیلوهرتز |
| وضعیت دیتاشیت | دیتاشیت رسمی مربوط به مدل پایه |
کاربردهای رسمی خانواده SKM300GB12E4 و موارد قابلبررسی برای نسخه H13 عبارتاند از:
SKM300GB12E4H13 فقط زمانی برای دستگاه مناسب است که ساختار نیمپل، کلاس ولتاژی، جریان، پینآوت و شرایط گیتدرایور با مدار اصلی مطابقت داشته باشند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
کد اصلی این صفحه SKM300GB12E4H13 است؛ درحالیکه دیتاشیت عمومی SEMIKRON با عنوان SKM300GB12E4 منتشر شده است. مدل پایه در صفحه رسمی سازنده نیز بهعنوان ماژول IGBT نیمپل سری SEMITRANS 3 ثبت شده است.
وجود پسوند H13 ممکن است به نسخه تولید، سفارش مشتری یا تغییرات خاص محصول مربوط باشد، اما مدرک رسمی کافی برای تعیین معنای دقیق آن پیدا نشد. به همین دلیل نباید پسوند را بیاهمیت دانست یا از روی دیتاشیت پایه، سازگاری کامل را قطعی اعلام کرد.
این صفحه بهگونهای تنظیم شده است که مشتری با جستوجوی هر دو کد SKM300GB12E4H13 و SKM300GB12E4 بتواند محصول را پیدا کند؛ اما در زمان فروش، مدل دارای H13 بهعنوان محصول اصلی تحویل و بررسی میشود.
پیش از سفارش SKM300GB12E4H13 موارد زیر را بررسی کنید:
شباهت ظاهری یا یکسانبودن بخش ابتدایی کد برای جایگزینی کافی نیست. مدلهای 12E4، 12T4، 123D یا 126D میتوانند در فناوری چیپ، تلفات و شرایط درایو تفاوت داشته باشند.
| پارامتر | مقدار مرجع SKM300GB12E4 |
|---|---|
| VCES | 1200 ولت |
| ICnom | 300 آمپر |
| IC در TC=25°C | 422 آمپر |
| IC در TC=80°C | 324 آمپر |
| ICRM | 900 آمپر |
| VGES | ±20 ولت |
| VCE(sat) معمول در 300A و 25°C | 1.85 ولت |
| VCE(sat) معمول در 300A و 150°C | 2.25 ولت |
| مقاومت گیت داخلی | 2.5 اهم |
| Rth(j-c) هر IGBT | 0.11 K/W |
| Visol | 4000 ولت AC |
| وزن | 325 گرم |
این مقادیر از دیتاشیت رسمی مدل پایه استخراج شدهاند و پیش از طراحی یا جایگزینی SKM300GB12E4H13 باید با مشخصات نسخه موجود تطبیق داده شوند.
سطح هیتسینک باید صاف، تمیز و بدون باقیمانده خمیر حرارتی قبلی باشد. خمیر حرارتی را بهصورت لایهای نازک و یکنواخت استفاده کنید.
گشتاور پیچهای M6 اتصال به هیتسینک بین 3 تا 5 نیوتنمتر و گشتاور ترمینالهای قدرت بین 2.5 تا 5 نیوتنمتر است. پیچها باید مرحلهای و متقارن بسته شوند.
قبل از راهاندازی SKM300GB12E4H13، گیتدرایور، مقاومتهای گیت، مدار حفاظت، خازن DC Link، پیششارژ، اسنابر، فیوزهای قدرت و اتصال کوتاه احتمالی بار بررسی شوند. رعایت اصول ESD نیز هنگام حمل و نصب ضروری است.
توکل الکترونیک با تمرکز بر قطعات قدرت صنعتی، امکان بررسی کد کامل و تطبیق نسخه H13 را پیش از خرید فراهم میکند.
برای استعلام قیمت و موجودی SKM300GB12E4H13 با واحد فروش توکل الکترونیک تماس بگیرید.
محصول اصلی SKM300GB12E4H13 است. کد بدون پسوند H13 فقط بهعنوان مدل پایه، مرجع دیتاشیت و عبارت فرعی سئو استفاده شده است.
این قطعه یک ماژول IGBT نیمپل شامل دو IGBT قدرت و دیودهای معکوس CAL4 است.
بر اساس دیتاشیت مدل پایه، ولتاژ 1200 ولت و جریان نامی 300 آمپر است. جریان قابلتحمل به دمای کیس و شرایط خنککاری وابسته است.
جایگزینی قطعی نیست. ابتدا باید لیبل، پینآوت، ابعاد، گیتدرایور و علت وجود پسوند H13 بررسی شوند.
درایوهای اینورتر AC و UPS کاربردهای رسمی خانواده هستند. استفاده در هر دستگاه به تطبیق مدار قدرت بستگی دارد.
گیتدرایور، خازن DC Link، پیششارژ، اسنابر، فیوزها، بار خروجی و سیستم خنککاری باید کنترل شوند.
