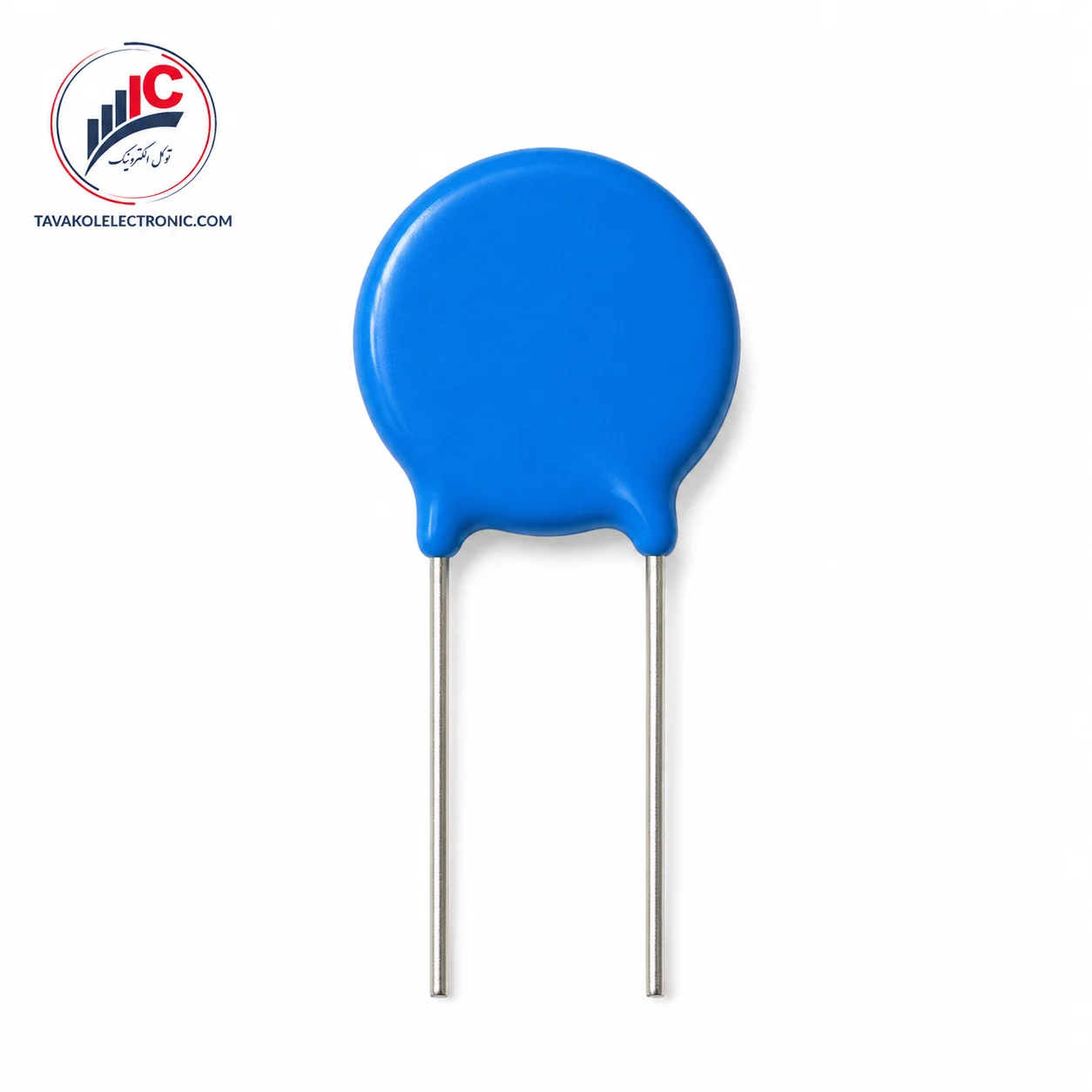

وریستور MOV مدل VDR-05D101K سری 5D

وریستور 05D101K یک قطعه حفاظتی از نوع MOV یا مقاومت وابسته به ولتاژ است که برای کاهش اثر اضافه‌ولتاژهای لحظه‌ای در مدارهای الکترونیکی استفاده می‌شود. این محصول با کد کامل VDR-05D101K شناخته می‌شود و به دلیل ابعاد کوچک سری 5D، برای نصب روی بردهای الکترونیکی با فضای محدود مناسب است.

در شرایط عادی، این وریستور مقاومت بالایی دارد و تأثیر محسوسی بر عملکرد مدار ایجاد نمی‌کند. هنگام بروز پالس یا افزایش ناگهانی ولتاژ، مقاومت قطعه کاهش پیدا می‌کند و بخشی از انرژی اضافی را جذب یا از بخش‌های حساس مدار منحرف می‌کند.

مشخصات فنی وریستور VDR-05D101K

کاربرد وریستور MOV سری 5D

این وریستور برای حفاظت از قطعات و مدارهایی به کار می‌رود که ممکن است در معرض پالس‌های ولتاژی کوتاه‌مدت قرار بگیرند. از مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• حفاظت از آی‌سی، دیود، ترانزیستور، تریستور و ترایاک
• بردهای کنترلی و تجهیزات الکترونیکی
• منابع تغذیه و مدارهای ورودی
• مدارهای رله و شیر برقی
• تجهیزات صنعتی و مصرفی
• کاهش اثر نویزها و اضافه‌ولتاژهای گذرا

ابعاد سری 5D باعث شده این قطعه برای مدارهایی مناسب باشد که علاوه بر حفاظت ولتاژی، محدودیت فضا نیز دارند.

تفاوت ولتاژ وریستور با ولتاژ کاری

در انتخاب 05D101K باید میان ولتاژ وریستور و حداکثر ولتاژ کاری تفاوت قائل شد. مقدار 100V مربوط به ولتاژ نامی وریستور است، درحالی‌که این مدل برای حداکثر ولتاژ پیوسته 60VAC یا 85VDC مشخص شده است.

بنابراین عبارت‌هایی مانند وریستور 100 ولت سری 5D به ولتاژ وریستور اشاره دارند و نباید با ولتاژ کاری دائمی مدار اشتباه گرفته شوند. پیش از انتخاب قطعه، باید ولتاژ واقعی مدار و شرایط اضافه‌ولتاژ احتمالی بررسی شود.

خرید و قیمت وریستور 05D101K

هنگام خرید این محصول، کد قطعه، سایز 5D و مقادیر ولتاژ AC و DC را با نیاز مدار تطبیق دهید. برای استعلام قیمت وریستور 05D101K، موجودی و شرایط فروش تعدادی می‌توانید با توکل الکترونیک تماس بگیرید.

برای مشاهده مدل‌های بیشتر و مقایسه سایزها و ولتاژهای مختلف، وارد دسته‌بندی خرید وریستور شوید.

اطلاعات فنی این محصول بر اساس دیتاشیت سری 05D شرکت Songlong Lishang تنظیم شده است.
