وریستور 07D121K یک قطعه حفاظتی از نوع MOV یا وریستور اکسید فلزی با ولتاژ وریستور 120V و قطر اسمی ۷ میلی‌متر است. این قطعه برای محدودکردن اضافه‌ولتاژهای گذرا و کمک به حفاظت از مدارهای الکترونیکی در برابر پالس‌های ناگهانی ولتاژ استفاده میشود. طراحی دیسکی و ابعاد کوچک این وریستور، آن را به گزینه‌ای قابل بررسی برای تعمیر بردهای الکترونیکی، تجهیزات کنترلی و مدارهای حفاظتی با ولتاژ کاری سازگار تبدیل کرده است.
مهم‌ترین مشخصات این قطعه بر اساس دیتاشیت سری 07D در جدول زیر ارائه شده است:
| مشخصه | مقدار |
|---|---|
| پارت نامبر | 07D121K |
| نوع قطعه | MOV / VDR |
| قطر اسمی | 7mm |
| ولتاژ وریستور | 120V |
| محدوده ولتاژ وریستور | 108–132V |
| حداکثر ولتاژ کاری AC | 75VAC |
| حداکثر ولتاژ کاری DC | 100VDC |
| تلرانس | ±10% |
| جریان ضربه‌ای (یک پالس) | 1200A در 8/20µs |
| انرژی قابل تحمل | 7.8J در 10/1000µs |
| ولتاژ کلمپ | 200V در 10A |
| توان نامی | 0.25W |
وریستورهای سری 07D برای محدودکردن پالس‌های اضافه‌ولتاژ در مدارهای الکترونیکی طراحی شده‌اند. کاربردهای قابل بررسی این مدل عبارت‌اند از:
قابلیت تحمل جریان ضربه‌ای 1200A و انرژی 7.8J از مشخصات مهم این وریستور هستند. این مقادیر مربوط به شرایط آزمون مشخص بوده و برای انتخاب قطعه باید نوع، شدت و تعداد پالس‌های احتمالی مدار نیز بررسی شوند.
هنگام انتخاب وریستور 07D121K باید تفاوت ولتاژ وریستور با حداکثر ولتاژ کاری را در نظر گرفت. مقدار 120V نشان‌دهنده ولتاژ وریستور در جریان آزمون 1mA است؛ درحالی‌که حداکثر ولتاژ کاری مجاز این مدل 75VAC یا 100VDC است.
بنابراین این قطعه برای اتصال مستقیم به برق شهری 220VAC مناسب نیست. هنگام تعویض وریستور آسیب‌دیده، علاوه بر کد و ولتاژ، قطر قطعه، تلرانس و جریان ضربه‌ای نیز باید با مشخصات نمونه قبلی تطابق داشته باشند.
سایز اسمی ۷ میلی‌متر برای مدارهایی که محدودیت فضای نصب دارند اهمیت دارد؛ اما انتخاب نهایی باید مطابق شرایط واقعی مدار انجام شود.
برای خرید وریستور 07D121K از فروشگاه توکل الکترونیک میتوانید با اعلام کد دقیق محصول، قیمت و موجودی آن را استعلام کنید.
این مدل برای تعمیرکاران برد، تولیدکنندگان تجهیزات الکترونیکی و مجموعه‌هایی که به خرید عمده یا سفارش تعدادی وریستور نیاز دارند، قابل بررسی است. پیش از ثبت سفارش، مشخصات فنی محصول را با نیاز مدار خود مطابقت دهید تا از انتخاب صحیح قطعه اطمینان بیشتری داشته باشید.
برای مشاهده مدل‌های بیشتر و مقایسه سایزها و ولتاژهای مختلف، وارد دسته‌بندی خرید وریستور شوید.

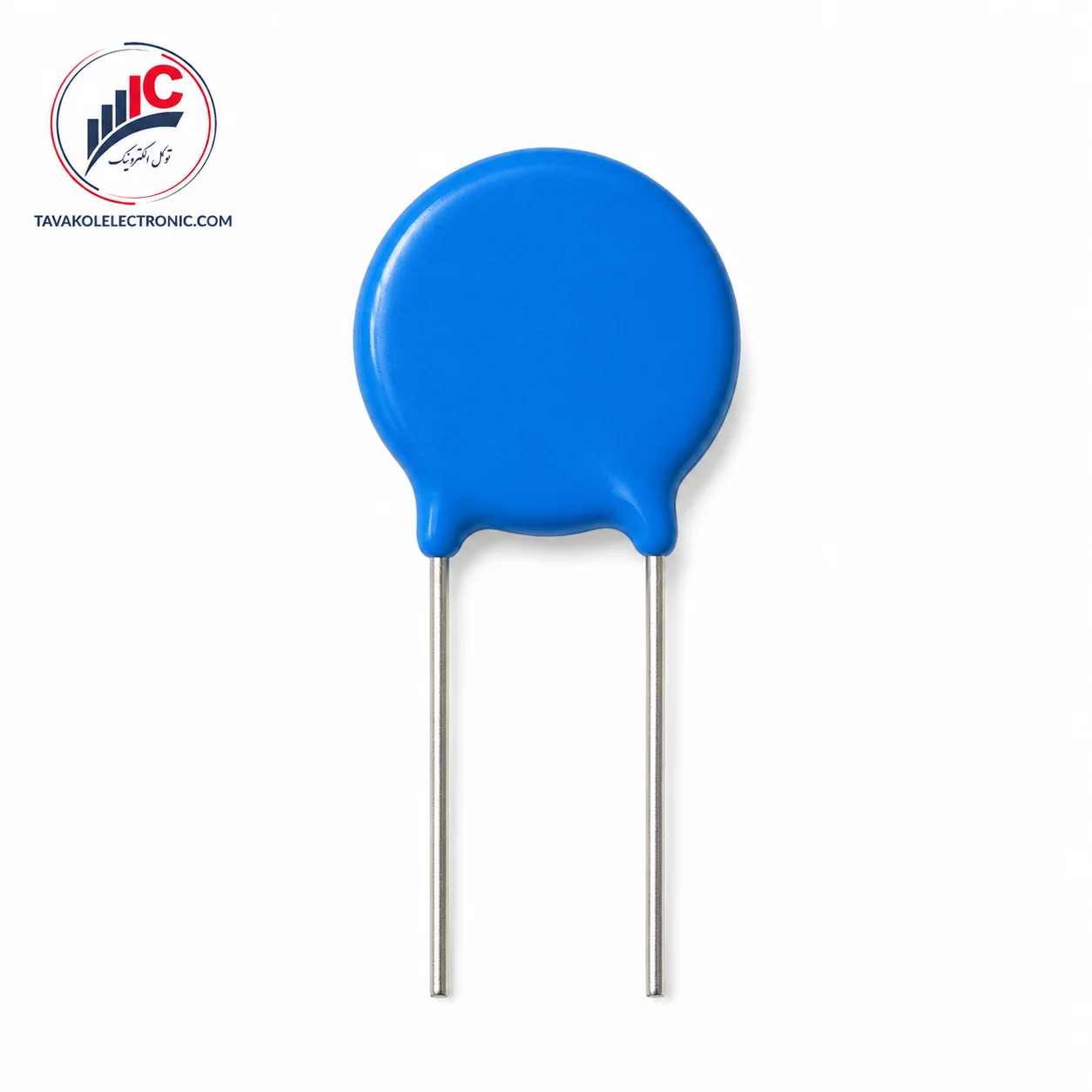

تصویر درج‌شده نمونه عمومی وریستور MOV است؛ کد و مشخصات دقیق محصول مطابق اطلاعات همین صفحه است.
| Part Number | 07D121K |
|---|
وریستور MOV مدل VDR-07D121K
