Name: خرید و قیمت 150LA5 وریستور | MOV سری LA
SKU: 150LA5

توضیحات

وریستور 150LA5 یک قطعه حفاظتی از نوع MOV یا وریستور اکسید فلزی از سری LA با قطر اسمی ۱۰ میلی‌متر است. این قطعه برای محدودکردن اضافه‌ولتاژهای گذرا و کمک به حفاظت از مدارهای الکترونیکی در برابر پالس‌های ناگهانی ولتاژ استفاده می‌شود. وریستور 150LA5 با حداکثر ولتاژ کاری 150VAC و 200VDC و قابلیت تحمل جریان ضربه‌ای 2500A، گزینه‌ای قابل بررسی برای تعمیر بردهای الکترونیکی، تجهیزات کنترلی و مدارهای حفاظتی با ولتاژ سازگار محسوب می‌شود.

مشخصات فنی وریستور 150LA5

مشخصات این قطعه بر اساس مدل مرجع V150LA5P از دیتاشیت سری LA ارائه شده است:

مشخصه	مقدار
کد محصول	`150LA5`
مدل مرجع دیتاشیت	`V150LA5P`
نوع قطعه	`MOV / VDR`
سری	`LA`
قطر اسمی	`10mm`
حداکثر ولتاژ کاری AC	`150VAC`
حداکثر ولتاژ کاری DC	`200VDC`
ولتاژ وریستور اسمی	`240V`
محدوده ولتاژ وریستور	`216–264V`
تلرانس	`±10%`
جریان ضربه‌ای (یک پالس)	`2500A` در `8/20µs`
انرژی قابل تحمل	`25J` در `10/1000µs`
حداکثر ولتاژ کلمپ	`395V` در `25A`
توان متوسط مجاز	`0.4W`

کاربرد وریستور MOV سری LA

وریستورهای سری LA برای محدودکردن پالس‌های اضافه‌ولتاژ ناشی از کلیدزنی و اختلالات گذرای الکتریکی طراحی شده‌اند. کاربردهای قابل بررسی این مدل عبارت‌اند از:

حفاظت ورودی منابع تغذیه با ولتاژ کاری سازگار
بردهای کنترلی و تجهیزات الکترونیکی صنعتی
مدارهای حفاظتی تجهیزات اندازه‌گیری
محدودکردن اضافه‌ولتاژهای ناشی از کلیدزنی
تعمیر و جایگزینی وریستورهای آسیب‌دیده با مشخصات مشابه

قابلیت تحمل جریان ضربه‌ای 2500A و انرژی 25J از ویژگی‌های مهم این مدل هستند. این مقادیر در شرایط آزمون مشخص اندازه‌گیری شده‌اند و برای انتخاب قطعه باید شدت، مدت و تعداد پالس‌های احتمالی مدار نیز بررسی شوند.

انتخاب وریستور 150 ولت سری LA

هنگام انتخاب وریستور 150LA5 توجه کنید که عدد 150 در کد محصول نشان‌دهنده حداکثر ولتاژ کاری متناوب 150VAC است، نه ولتاژ وریستور.

ولتاژ وریستور اسمی مدل مرجع 240V بوده و در جریان آزمون 1mA اندازه‌گیری می‌شود. حداکثر ولتاژ کاری مستقیم نیز 200VDC است.

بنابراین این قطعه برای اتصال مستقیم به برق شهری 220VAC مناسب نیست. هنگام تعویض وریستور معیوب، علاوه بر کد محصول، قطر دیسک، ولتاژ کاری، فاصله پایه‌ها و ظرفیت جذب انرژی باید بررسی شوند.

خرید و قیمت وریستور 150LA5

برای خرید وریستور 150LA5 از فروشگاه توکل الکترونیک می‌توانید با اعلام کد دقیق محصول، قیمت و موجودی آن را استعلام کنید.

این مدل برای تعمیرکاران بردهای الکترونیکی، تولیدکنندگان تجهیزات و مجموعه‌هایی که به خرید عمده یا سفارش تعدادی وریستور نیاز دارند، قابل بررسی است. پیش از ثبت سفارش، مشخصات فنی قطعه را با نیاز مدار و نمونه قبلی مطابقت دهید.

برای مشاهده مدل‌های بیشتر و مقایسه سایزها و ولتاژهای مختلف، وارد دسته‌بندی خرید وریستور شوید.

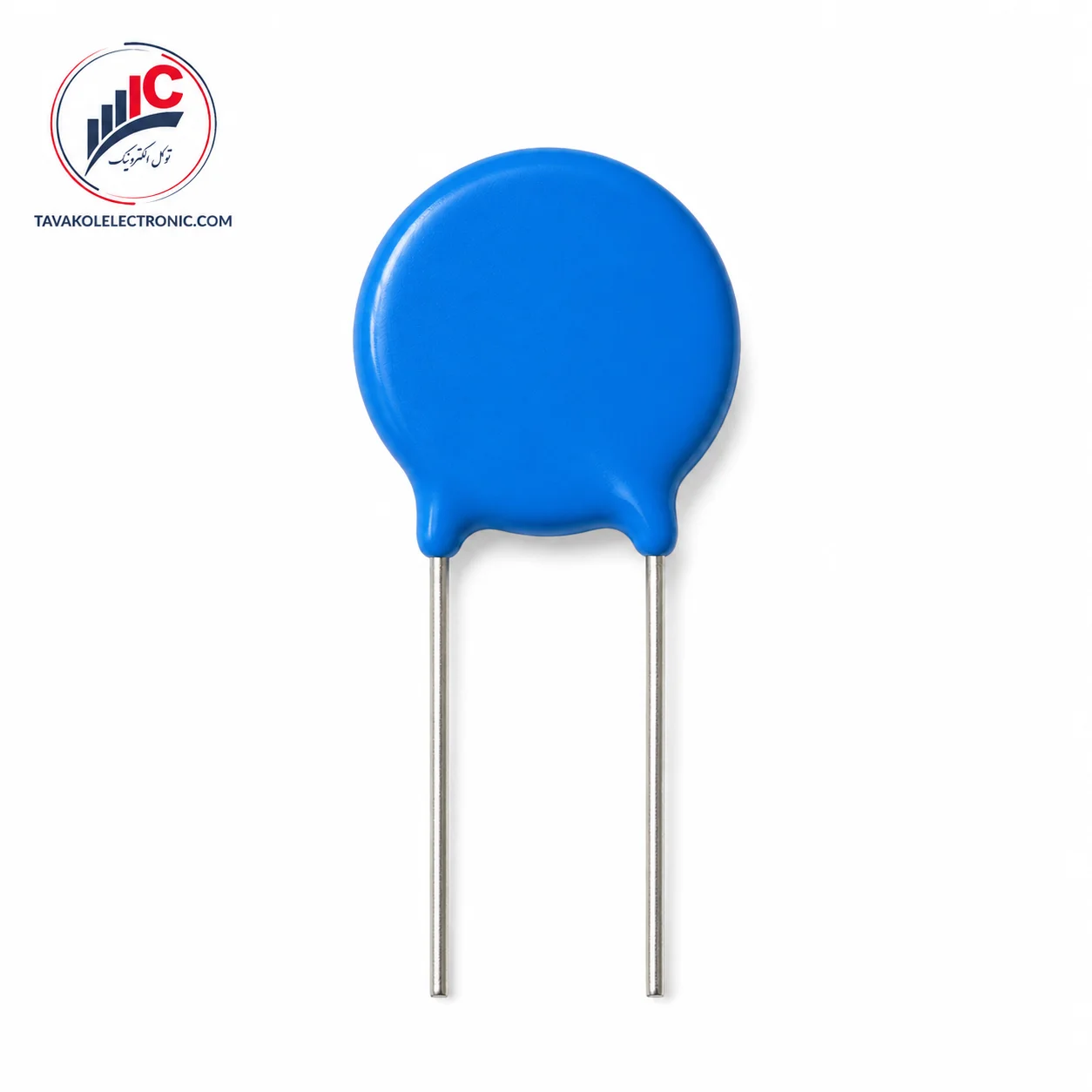

تصویر درج‌شده نمونه عمومی وریستور MOV است؛ کد و مشخصات دقیق محصول مطابق اطلاعات همین صفحه است.
