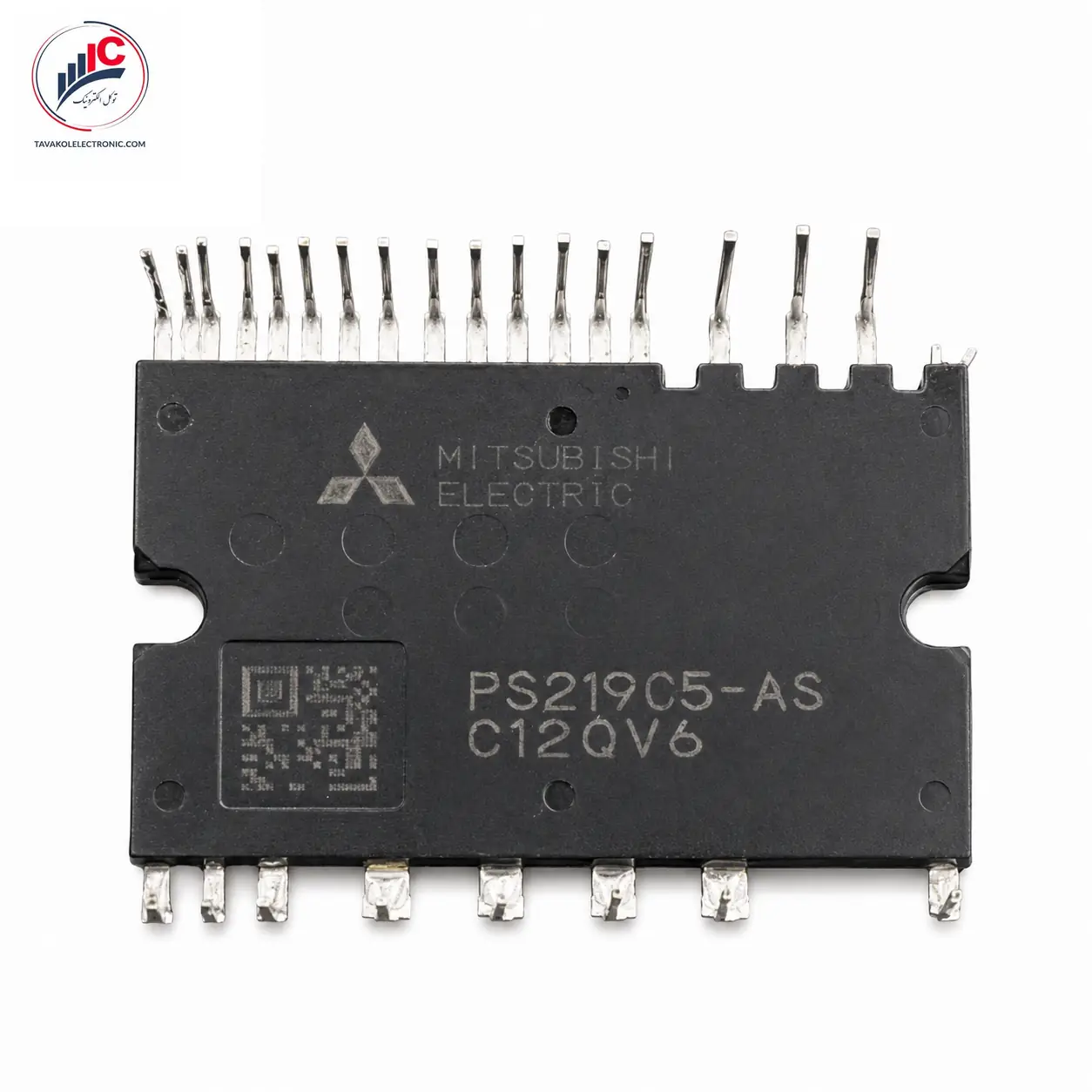

ماژول IPM مدل PS219C5-AS

توضیحات

خرید و قیمت PS219C5-AS

PS219C5-AS یک ماژول هوشمند قدرت یا IPM ساخت Mitsubishi Electric است که برای تشکیل طبقه قدرت اینورترهای سه‌فاز و کنترل موتورهای AC، BLDC و PMSM در تجهیزات سازگار استفاده می‌شود.

این ماژول شش کلید قدرت IGBT، دیودهای هرزگرد، مدارهای گیت‌درایو و بخش‌های حفاظتی موردنیاز اینورتر سه‌فاز را در یک بدنه فشرده ترکیب می‌کند. خروجی‌های U، V و W ماژول برای اتصال به سه فاز موتور در نظر گرفته شده‌اند.

ولتاژ نامی 600 ولت، این قطعه را برای بردهای اینورتری متصل به برق شهری کلاس 220 ولت مناسب می‌کند. جریان نامی این مدل براساس نام‌گذاری خانواده 20 آمپر در نظر گرفته می‌شود؛ بااین‌حال جریان واقعی قابل‌استفاده به طراحی هیت‌سینک، دمای بدنه، فرکانس PWM، ولتاژ باس DC و شرایط موتور بستگی دارد.

پسوند AS بخش مهمی از پارت‌نامبر است:

• حرف A نشان‌دهنده فرم پایه‌بلند است.
• حرف S به ساختار Open Emitter در IGBTهای بخش پایین و نسخه دارای خروجی دما مربوط می‌شود.
• نبود حرف T یعنی ماژول خروجی پایش دما دارد، اما نباید برای آن قطع حرارتی داخلی نسخه‌های T فرض شود.

برای خرید PS219C5-AS، دریافت قیمت PS219C5-AS یا استعلام موجودی، تصویر نوشته روی ماژول، شکل کامل پایه‌ها، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی PS219C5-AS

مقادیر جریان پیک، تلفات کلکتور، مقاومت حرارتی و آستانه دقیق حفاظت اتصال کوتاه به‌دلیل نبود دیتاشیت رسمی اختصاصی PS219C5-AS درج نشده‌اند.

ویژگی‌ها و مزایای PS219C5-AS

• پل کامل اینورتر سه‌فاز با شش IGBT
• ولتاژ نامی 600 ولت
• کلاس جریان نامی 20 آمپر
• دارای گیت‌درایورهای داخلی
• مجهز به دیودهای هرزگرد داخلی
• دارای خروجی‌های سه‌فاز U، V و W
• حفاظت افت ولتاژ تغذیه مدار کنترل
• قابلیت تشخیص اتصال کوتاه در بخش IGBTهای پایین
• خروجی خطای FO برای اطلاع‌رسانی به کنترلر
• خروجی آنالوگ برای پایش دمای مدار داخلی
• امیترهای مجزای بخش پایین برای اتصال مدار شنت
• پکیج فشرده مناسب بردهای اینورتری
• فرم پایه‌بلند مناسب PCB طراحی‌شده برای نسخه AS
• کاهش تعداد قطعات مجزا در مدار قدرت
• مناسب تعمیر بردی که همین کد کامل روی آن نصب شده است

حفاظت اتصال کوتاه ماژول به‌تنهایی کامل نیست و عملکرد صحیح آن به مقاومت شنت، فیلتر ورودی حفاظت و طراحی PCB وابسته است.

کاربردهای PS219C5-AS

کاربردهای متداول این ماژول و خانواده آن عبارت‌اند از:

• برد کولر گازی اینورتر
• راه‌انداز کمپرسور دورمتغیر
• ماشین لباس‌شویی اینورتر
• یخچال و فریزر اینورتر
• پمپ‌های سه‌فاز کم‌قدرت
• فن‌ها و دمنده‌های کنترل‌دور
• سیستم‌های تهویه مطبوع
• درایو موتور BLDC
• درایو موتور PMSM
• اینورترهای لوازم خانگی
• کنترل موتورهای صنعتی کم‌قدرت
• تعمیر بردی که PS219C5-AS روی آن نصب شده است

استفاده از این ماژول در هر دستگاه باید براساس پارت‌نامبر قبلی، طراحی برد، نوع موتور و شرایط حرارتی انجام شود. عبارت «20 آمپر» به‌تنهایی نشان‌دهنده توان قطعی موتور نیست.

تفاوت نسخه AS با AST

دو مدل PS219C5-AS و PS219C5-AST ممکن است از نظر ظاهر و آرایش پایه‌ها بسیار نزدیک باشند، اما عملکرد حرارتی یکسانی ندارند:

در نسخه AS، کنترلر برد باید سیگنال دما را دریافت کند و هنگام رسیدن دما به سطح تعیین‌شده، فرمان توقف ایجاد کند. در نسخه AST، عملکرد حفاظتی حرارتی می‌تواند داخل ماژول انجام شود.

بنابراین PS219C5-AST جایگزین مستقیم PS219C5-AS نیست؛ حتی اگر ولتاژ، جریان، ابعاد بدنه و بیشتر پایه‌ها مشابه باشند.

نکات مهم قبل از خرید

هنگام سفارش، کد کامل PS219C5-AS را با نوشته روی ماژول قبلی تطبیق دهید. موارد زیر باید بررسی شوند:

• تطبیق کامل حروف و اعداد پارت‌نامبر
• وجود پسوند دقیق AS
• فرم پایه‌بلند
• تعداد و آرایش پایه‌ها
• محل پایه‌های P، U، V و W
• پایه‌های امیتر NU، NV و NW
• وجود و محل خروجی دما
• ابعاد بدنه
• فاصله پایه‌ها
• شماره و طراحی PCB
• مدل دستگاه و نوع موتور
• مشخصات ماژول قبلی

قبل از نصب ماژول جدید نیز سلامت قسمت‌های زیر بررسی شود:

• تغذیه 15 ولت مدار کنترل
• خازن‌های Bootstrap
• مقاومت‌های شنت
• مدار ورودی حفاظت اتصال کوتاه
• خازن باس DC
• مدار فرمان میکروکنترلر
• خروجی‌های U، V و W
• موتور و سیم‌کشی آن
• هیت‌سینک و فن دستگاه
• خمیر یا پد انتقال حرارت
• نبود اتصال کوتاه در طبقه قدرت

خرابی مدار گیت‌درایو، شنت، خازن باس، موتور یا سیستم خنک‌کاری می‌تواند باعث سوختن مجدد ماژول شود.

مدل‌های مشابه ظاهری بدون بررسی پین‌آوت، پسوند، عملکرد حرارتی و طراحی PCB جایگزین مستقیم PS219C5-AS محسوب نمی‌شوند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی PS219C5-AS، فروش تکی و تعدادی، خرید عمده، تأمین قطعات شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال انتخاب اشتباه، مشتری می‌تواند تصویر واضح نوشته روی قطعه، نمای کامل پایه‌ها، شماره برد و مدل دستگاه را پیش از سفارش ارسال کند.

برای سفارش PS219C5-AS و دریافت قیمت روز، تصویر قطعه قبلی، شماره PCB و تعداد موردنیاز را ارسال کنید.

سؤالات متداول

PS219C5-AS چه نوع قطعه‌ای است؟

یک ماژول هوشمند قدرت سه‌فاز میتسوبیشی است که IGBTها، دیودهای هرزگرد، گیت‌درایورها و بخش‌هایی از مدار حفاظتی اینورتر را در یک پکیج ترکیب می‌کند.

ولتاژ و جریان PS219C5-AS چقدر است؟

ولتاژ نامی آن 600 ولت و کلاس جریان آن براساس نام‌گذاری خانواده 20 آمپر است. جریان قابل‌استفاده واقعی به خنک‌کاری و شرایط مدار بستگی دارد.

پسوند AS چه معنایی دارد؟

حرف A نشان‌دهنده فرم پایه‌بلند و حرف S مربوط به نسخه Open Emitter دارای خروجی پایش دما است.

آیا PS219C5-AS حفاظت حرارتی دارد؟

این نسخه باید دارای خروجی پایش دما باشد، اما چون پسوند T ندارد، قطع خودکار افزایش دما برای آن فرض نمی‌شود. کنترلر برد باید سیگنال دما را پایش کند.

آیا حفاظت اتصال کوتاه دارد؟

قابلیت تشخیص اتصال کوتاه در بخش پایین وجود دارد، اما به مقاومت شنت و مدار فیلتر خارجی وابسته است.

آیا PS219C5-AST جایگزین مستقیم PS219C5-AS است؟

خیر. نسخه AST دارای حفاظت حرارتی داخلی است، درحالی‌که نسخه AS از خروجی پایش دما استفاده می‌کند. مدار برد باید پیش از جایگزینی بررسی شود.

آیا برای کولر گازی اینورتر مناسب است؟

در بردهایی که دقیقاً برای این پارت‌نامبر طراحی شده‌اند قابل استفاده است. مدل دستگاه، شماره برد، آرایش پایه‌ها و مشخصات کمپرسور باید بررسی شوند.

برای استعلام موجودی چه اطلاعاتی ارسال کنیم؟

تصویر واضح نوشته روی ماژول، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید.

جمع‌بندی و استعلام موجودی

PS219C5-AS یک ماژول IPM سه‌فاز میتسوبیشی با ولتاژ نامی 600 ولت و کلاس جریان 20 آمپر است. این ماژول برای کنترل موتورهای سه‌فاز در بردهای اینورتری سازگار استفاده می‌شود.

هنگام خرید باید کد کامل، پسوند AS، فرم پایه‌بلند و پین‌آوت با قطعه قبلی تطبیق داده شوند. نسخه‌های دارای پسوند متفاوت، حتی با ولتاژ و جریان یکسان، الزاماً جایگزین مستقیم نیستند.

برای اطلاع از موجودی PS219C5-AS، استعلام قیمت، خرید تکی یا خرید عمده با توکل الکترونیک تماس بگیرید.
