SCM1242MF یک ماژول هوشمند قدرت سهفاز از برند Sanken است که برای کنترل موتورهای دورمتغیر در تجهیزات خانگی و صنعتی استفاده میشود. درون این قطعه شش IGBT قدرت، دیودهای هرزگرد، مدارهای پیشدرایور و مدارهای Bootstrap قرار گرفتهاند؛ بنابراین بخش مهمی از طبقه قدرت و راهاندازی موتور سهفاز در یک پکیج جمعوجور ارائه میشود.
یکپارچهشدن قطعات قدرت و درایورها، تعداد قطعات جداگانه روی برد را کاهش میدهد و تعمیر بردی را که از همین پارتنامبر استفاده میکند، سادهتر میسازد. این مدل بهخصوص برای سیستمهایی مناسب است که به کنترل سهفاز، تشخیص جریان به روش سهشنت و حفاظتهای داخلی نیاز دارند.
برای خرید SCM1242MF فقط به شباهت ظاهری قطعه توجه نکنید. کد روی بدنه، پینآوت، شکل پایهها، ابعاد پکیج، جریان موتور، ولتاژ باس DC و مدار حفاظت برد باید با مشخصات این مدل مطابقت داشته باشند. استفاده از یک IPM مشابه با پایهبندی متفاوت میتواند باعث کارنکردن دستگاه یا آسیبدیدن برد شود.
قیمت SCM1242MF با توجه به موجودی، تعداد سفارش، شرایط بازار و وضعیت ظاهری یا بستهبندی قطعه تعیین میشود. برای استعلام قیمت روز، تعداد موردنیاز، تصویر واضح قطعه قبلی و مدل کامل دستگاه را برای توکل الکترونیک ارسال کنید. امکان فروش تکی و تعدادی، بررسی سفارشهای شرکتی و صدور پیشفاکتور نیز وجود دارد.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
| مشخصه | مقدار تأییدشده |
|---|---|
| پارتنامبر | SCM1242MF |
| سازنده | Sanken Electric |
| نوع قطعه | درایور قدرت/IPM سهفاز |
| عنصر قدرت | IGBT به همراه دیود FRD |
| ساختار خروجی | پل اینورتر سهفاز |
| ولتاژ شکست IGBT | 600V |
| جریان خروجی نامی | 15A در دمای کیس 25°C |
| جریان پالسی | 30A، پالس منفرد حداکثر 1ms |
| حداکثر ولتاژ باس DC | 450V |
| ولتاژ باس DC پیشنهادی | معمولاً 300V، حداکثر 400V |
| تغذیه مدار کنترل | 13.5 تا 16.5V |
| سطح ورودی کنترلی | سازگار با CMOS، منطق 3.3V و 5V |
| حداقل زمان مرده ورودی | 1.5µs |
| حداکثر فرکانس حامل PWM پیشنهادی | 20kHz |
| ولتاژ اشباع معمول IGBT | 1.7V در جریان 15A |
| ولتاژ آستانه حفاظت اضافهجریان | معمولاً 0.5V |
| حفاظت حرارتی | دارد، همراه با راهاندازی مجدد خودکار |
| حفاظت افت ولتاژ | برای بخش High-Side و Low-Side |
| حفاظت روشنشدن همزمان | دارد |
| خروجی اعلام خطا | دارد |
| روش تشخیص جریان | پشتیبانی از سه مقاومت شنت |
| دیود Bootstrap | داخلی با مقاومت 22 اهم |
| ولتاژ عایقی | 2500Vrms به مدت یک دقیقه |
| پکیج | DIP33 |
| ابعاد تقریبی بدنه | 47×19×4.4 میلیمتر |
| وزن تقریبی | 11.8 گرم |
| وضعیت زیستمحیطی | بدون سرب و مطابق RoHS |
| وضعیت تولید | Active |
عدد 15 آمپر حداکثر جریان قابلاعمال در شرایط تعیینشده دیتاشیت است و نباید بهعنوان جریان دائمی تضمینشده دستگاه در تمام دماها در نظر گرفته شود. کیفیت هیتسینک، دمای محیط، فرکانس سوئیچینگ و نوع بار روی ظرفیت واقعی ماژول اثر میگذارند.
یکی از مزیتهای اصلی SCM1242MF وجود مدار پیشدرایور مستقل برای هر نیمپل است. ورودیهای HIN و LIN امکان کنترل IGBTهای بالا و پایین هر سه فاز U، V و W را فراهم میکنند. این ساختار برای کنترل موتورهای سهفاز و ساخت اینورترهای متوسط مناسب است.
دیودهای Bootstrap و مقاومتهای محدودکننده جریان 22 اهم داخل ماژول قرار دارند. این ویژگی تعداد قطعات خارجی مدار درایور را کاهش میدهد؛ البته خازنهای Bootstrap همچنان باید در خارج از قطعه و مطابق توصیه دیتاشیت نصب شوند.
این قطعه از ورودیهای منطقی 3.3 و 5 ولتی پشتیبانی میکند و اتصال آن به بسیاری از میکروکنترلرها امکانپذیر است. وجود خروجی خطای FO نیز به کنترلر اجازه میدهد فعالشدن حفاظت را تشخیص دهد و فرمانهای هر سه فاز را متوقف کند.
ماژول SCM1242MF به حفاظت افت ولتاژ تغذیه، اضافهجریان، جلوگیری از روشنشدن همزمان IGBTهای بالا و پایین و خاموشی حرارتی مجهز است. این حفاظتها پس از برطرفشدن شرایط خطا قابلیت راهاندازی مجدد خودکار دارند.
حفاظت اضافهجریان کاملاً مستقل نیست. جریان هر فاز از طریق مقاومت شنت خارجی اندازهگیری میشود و ولتاژ ایجادشده به پایه OCP همان فاز میرسد. آستانه معمول عملکرد حفاظت حدود 0.5 ولت است.
دیتاشیت برای جریان پیک حداکثر 30 آمپر، مقاومت شنت حداقل 18 میلیاهم را پیشنهاد میکند. همچنین باید یک فیلتر RC مناسب در مسیر پایه OCP قرار بگیرد. انتخاب مقدار نادرست شنت یا فیلتر میتواند باعث قطع ناخواسته یا عملکرد دیرهنگام حفاظت شود.
حفاظت داخلی جایگزین طراحی صحیح برد، فیوز مناسب، هیتسینک استاندارد و کنترل نرمافزاری خطا نیست.
براساس اطلاعات سازنده، این ماژول برای راهاندازی موتورهای زیر طراحی شده است:
وجود نام یک دستگاه در این فهرست به معنی سازگاری قطعی با تمام مدلهای آن نیست. مشخصات موتور، ولتاژ باس، طراحی برد و خنککاری باید پیش از انتخاب بررسی شوند.
قبل از سفارش SCM1242MF موارد زیر را کنترل کنید:
توکل الکترونیک امکان استعلام موجودی و قیمت روز SCM1242MF، فروش تکی و تعدادی، تأمین سفارشهای شرکتی، صدور پیشفاکتور و ارسال به سراسر کشور را فراهم میکند.
برای کاهش احتمال خرید اشتباه، میتوانید پیش از سفارش تصویر واضح قطعه قبلی، پایهها و مدل دستگاه را ارسال کنید تا امکان تطبیق اولیه محصول بررسی شود.
یک ماژول قدرت هوشمند سهفاز سنکن است که شش IGBT، دیودهای هرزگرد و مدارهای پیشدرایور را درون یک پکیج قرار میدهد.
ولتاژ شکست IGBTهای داخلی 600 ولت و جریان نامی قطعه در شرایط دیتاشیت 15 آمپر است. جریان پالسی آن حداکثر 30 آمپر اعلام شده است.
بله، اما تشخیص جریان به مقاومتهای شنت و فیلترهای RC خارجی وابسته است.
بله، دیودهای Bootstrap و مقاومتهای محدودکننده 22 اهم داخلی هستند؛ ولی خازنهای Bootstrap باید خارج از ماژول نصب شوند.
هر دو مدل 600 ولت و 15 آمپر هستند، اما در زمان عملکرد حفاظت OCP تفاوت دارند. تعویض باید پس از بررسی کامل مدار انجام شود.
خیر؛ سازنده این مدل را Automotive Qualified معرفی نکرده است.
| Part Number | SCM1242MF |
|---|---|
| برند | SANKEN |
| مشخصات فنی | 15A-600V |

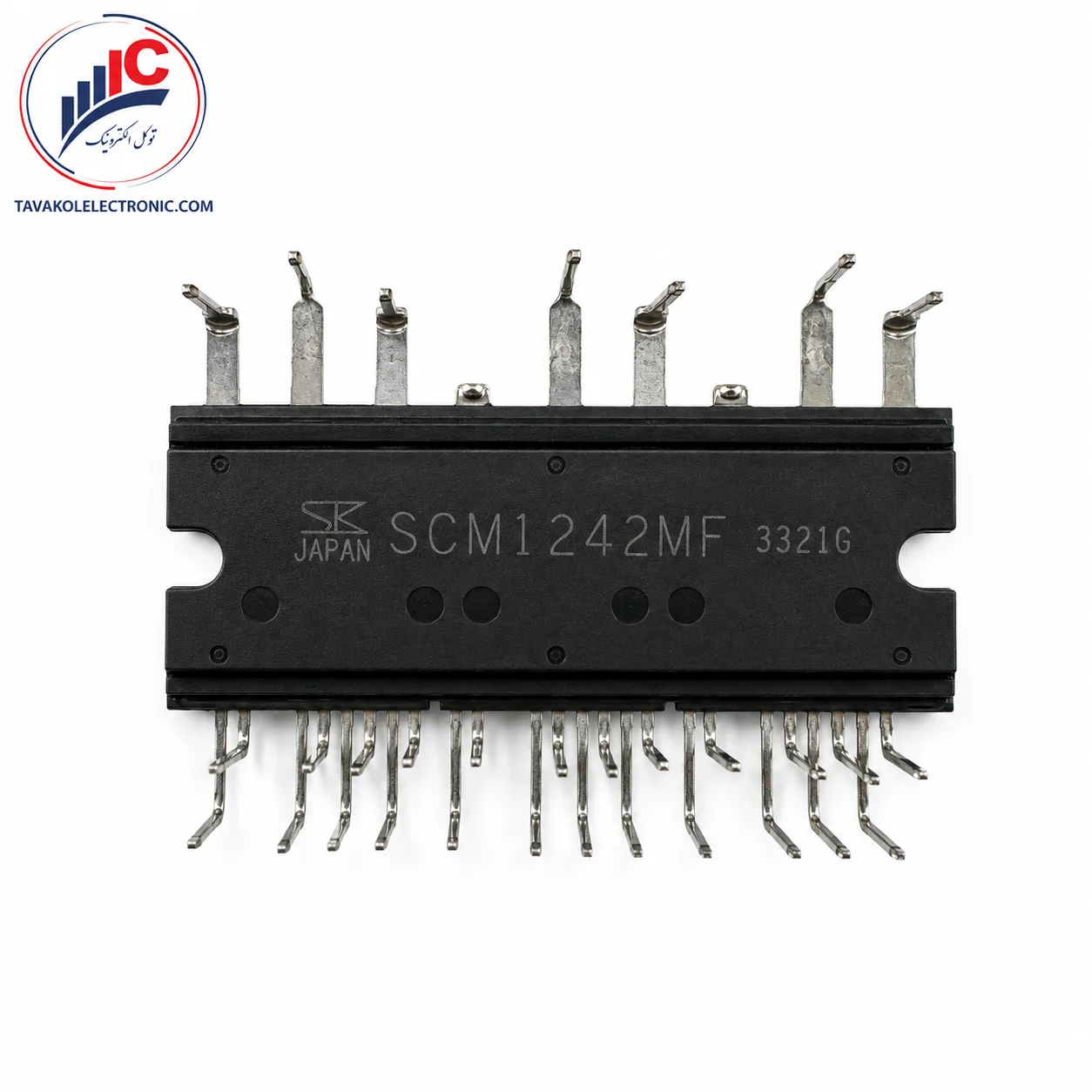

ماژول IPM مدل SCM1242MF
