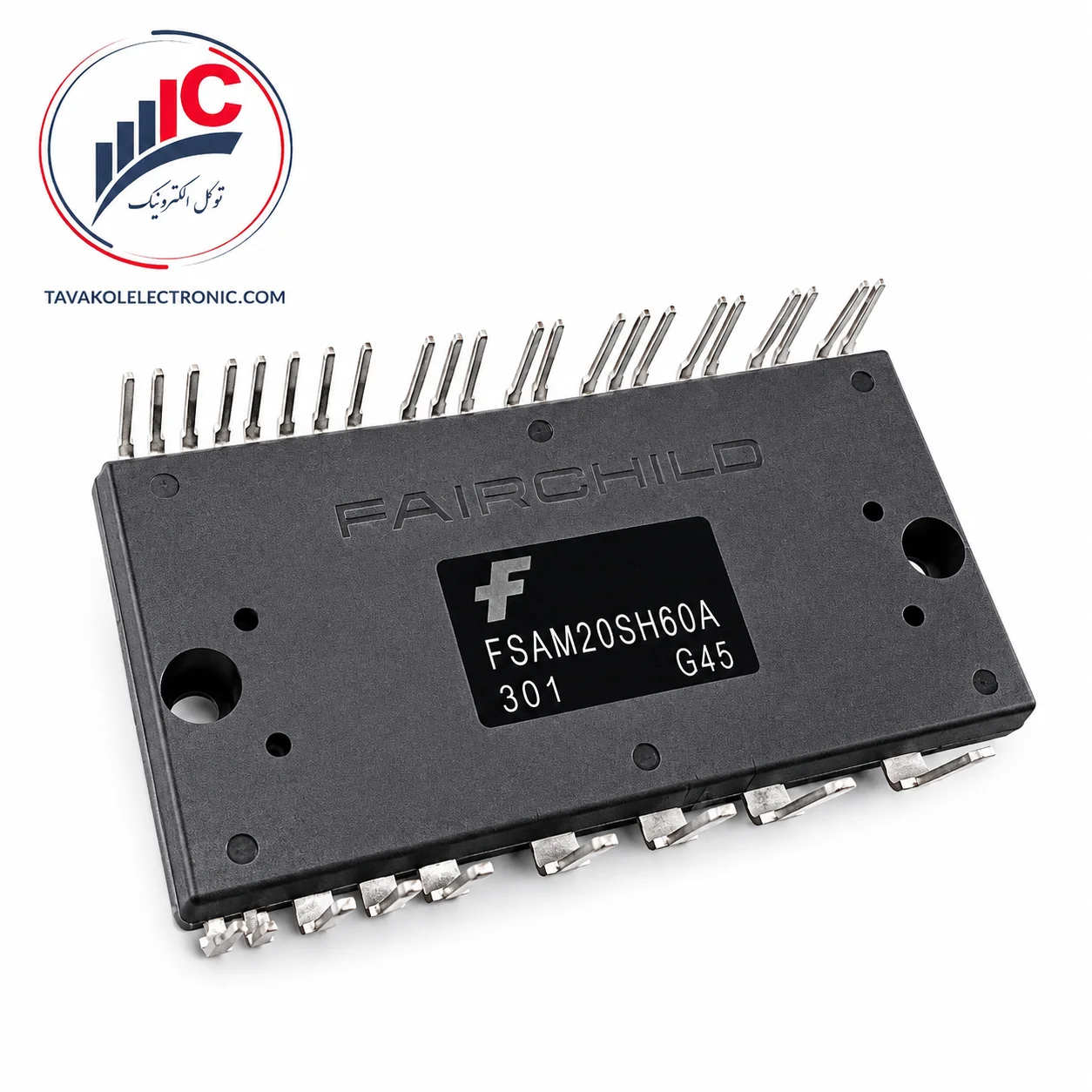

FSAM20SH60A یک ماژول قدرت هوشمند سهفاز از سری Motion SPM 2 شرکت Fairchild Semiconductor است که برای ساخت طبقه خروجی اینورتر و راهاندازی موتورهای AC القایی، BLDC و PMSM طراحی شده است.
درون این محصول یک اینورتر کامل سهفاز شامل شش IGBT و دیودهای هرزگرد قرار دارد. ولتاژ نامی کلکتور–امیتر IGBTها 600 ولت و جریان هر کلید در دمای کیس 25 درجه سانتیگراد 20 آمپر است. جریان مجاز در دمای کیس 100 درجه سانتیگراد 14 آمپر و جریان پیک کوتاهمدت آن نیز تحت شرایط دیتاشیت تا 40 آمپر اعلام شده است.
گیتدرایورهای داخلی، مدار HVIC، حفاظت افت ولتاژ، حفاظت اتصال کوتاه Low Side و خروجی خطا، بخش مهمی از مدار کنترل IGBTها را درون ماژول یکپارچه کردهاند. پایههای منفی NU، NV و NW نیز بهصورت جداگانه در دسترس هستند تا سنجش جریان هر سه فاز و پیادهسازی الگوریتمهای کنترلی مختلف امکانپذیر باشد.
توان اینورتر اعلامشده برای این مدل حدود 1.5 کیلووات در محدوده ورودی 100 تا 253 ولت AC است. توان عملی قابل استفاده باید براساس شرایط حرارتی، هیتسینک، نوع موتور، فرکانس PWM و طراحی برد تعیین شود.
برای دریافت قیمت روز، استعلام موجودی و سفارش FSAM20SH60A با توکل الکترونیک تماس بگیرید.
| مشخصه | اطلاعات |
|---|---|
| پارتنامبر | FSAM20SH60A |
| برند | Fairchild Semiconductor |
| خانواده | Motion SPM 2 Series |
| نوع قطعه | ماژول IPM سهفاز مبتنی بر IGBT |
| ساختار قدرت | 6 عدد IGBT با دیود هرزگرد |
| ولتاژ نامی | 600V |
| جریان در TC=25°C | 20A |
| جریان در TC=100°C | 14A |
| جریان پیک | 40A، پالس کمتر از 1ms |
| توان اعلامشده اینورتر | 1.5kW |
| فرکانس بهینهشده | 15kHz |
| پکیج | S32AA-032 |
| تعداد پایه | 32 پایه |
| پایش دما | ترمیستور NTC داخلی |
| ولتاژ ایزولاسیون | 2500Vrms |
براساس دیتاشیت Fairchild، این ماژول برای کنترل حرکت در تجهیزات خانگی و موتورهای صنعتی طراحی شده است.
کاربردهای قابل اتکا عبارتاند از:
FSAM20SH60A جایگزین عمومی تمام ماژولهای 600 ولت و 20 آمپر نیست. پینآوت، نوع ورودی Active Low، مدار Bootstrap، روش حفاظت جریان و ابعاد پکیج باید با برد اصلی تطبیق داده شوند.
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
پیش از خرید FSAM20SH60A، کد روی قطعه قبلی، تعداد پایهها و شماره برد را بررسی کنید. این مدل دارای پکیج 32 پایه S32AA-032 است و ظاهر آن با چند مدل دیگر از خانواده Motion SPM 2 شباهت دارد.
موارد زیر پیش از سفارش باید تطبیق داده شوند:
مدار نمونه دیتاشیت از دیود، مقاومت و خازن Bootstrap خارجی برای هر فاز استفاده میکند. هنگام تعمیر برد، خرابی این قطعات جانبی نیز باید بررسی شود.
برای کاهش احتمال خرید اشتباه، تصویر واضح قطعه قبلی، مدل دستگاه، شماره PCB و تعداد موردنیاز را هنگام استعلام موجودی FSAM20SH60A ارسال کنید.
| پارامتر | مقدار تأییدشده |
|---|---|
| ولتاژ پیشنهادی باس DC | 300V تیپیک، حداکثر 400V |
| حداکثر مطلق باس DC | 450V |
| ولتاژ Surge باس | 500V |
| تغذیه کنترل VCC | 13.5 تا 16.5V |
| تغذیه High Side یا VBS | 13 تا 18.5V |
| فرکانس PWM پیشنهادی | 15kHz |
| حداقل Dead Time | 3µs |
| حداقل عرض پالس خاموش | 3µs |
| سطح تیپیک تشخیص اتصال کوتاه | حدود 0.51V |
| مقاومت NTC در 25°C | حدود 50kΩ |
| مقاومت NTC در 100°C | حدود 3.4kΩ |
| دمای کاری کیس | -20 تا +100°C |
| وزن تقریبی | 35g |
حفاظت اتصال کوتاه فقط برای IGBTهای Low Side فعال است. در شرایط نمونه دیتاشیت، مقاومت RSC حدود 50 اهم میتواند با شنتهای صفر اهم سطح Trip نزدیک 30 آمپر ایجاد کند؛ اما مقدار واقعی RSC و شنتها باید مطابق طراحی اصلی برد انتخاب شود.
ترمیستور NTC نیز برای پایش دما است. وجود آن بهتنهایی به معنی حفاظت حرارتی مستقل و خاموششدن خودکار ماژول نیست؛ مدار کنترل باید مقدار دما را بررسی کند.
قبل از تعویض ماژول، باس DC و خازنهای اصلی باید کاملاً تخلیه شوند و اصول ESD رعایت شود.
پیش از نصب قطعه جدید این قسمتها نیز بررسی شوند:
گشتاور پیشنهادی پیچهای M4 برابر 0.98 نیوتنمتر است. پیچها باید بهترتیب و با فشار یکنواخت بسته شوند؛ زیرا سفتکردن بیشازحد یا یکطرفه ممکن است به زیرلایه سرامیکی آسیب بزند.
توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمههادیهای قدرت صنعتی فعالیت دارد.
مزایای خرید شامل موارد زیر است:
یک ماژول IPM سهفاز مبتنی بر IGBT از خانواده Motion SPM 2 است.
ولتاژ نامی آن 600 ولت و جریان هر IGBT در دمای کیس 25 درجه سانتیگراد 20 آمپر است.
Fairchild توان اینورتر این مدل را حدود 1.5 کیلووات در محدوده ورودی 100 تا 253 ولت AC اعلام کرده است.
بله، ترمیستور داخلی از طریق پایههای VTH و RTH برای پایش دما در دسترس است.
خیر. مدار پیشنهادی دیتاشیت از دیود و خازن Bootstrap خارجی برای هر فاز استفاده میکند.
خیر. مدل FSAM10SH60A جریان و توان پایینتری دارد و بدون بررسی شرایط بار و طراحی مدار نباید جایگزین شود.
| Part Number | FSAM20SH60A |
|---|---|
| برند | FairChild |
| مشخصات فنی | 20A-600V |
