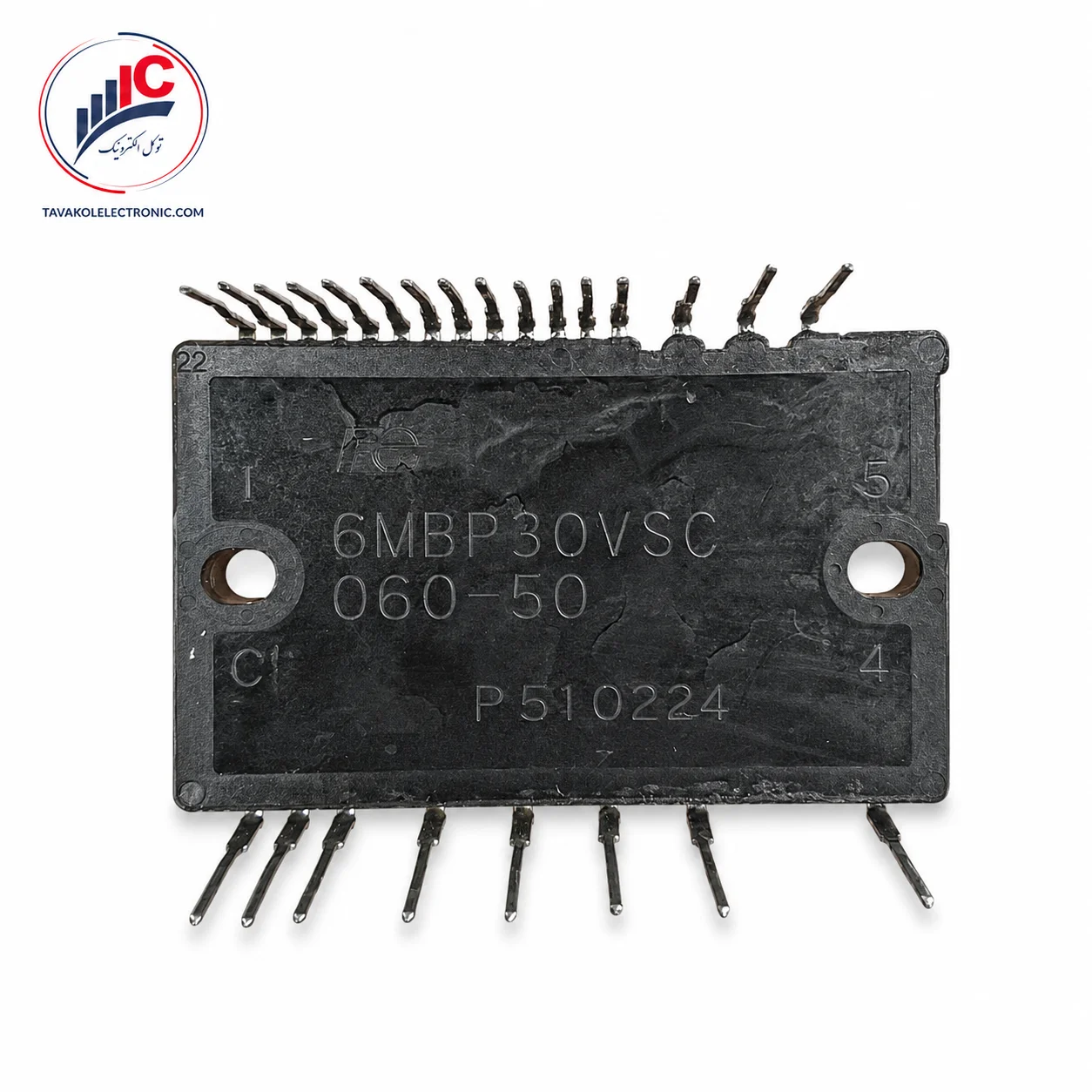

ماژول 6MBP30VSC060-50 محصول Fuji Electric، یک ماژول قدرت هوشمند سهفاز یا IPM با ولتاژ نامی 600 ولت و جریان کلکتور 30 آمپر است. این قطعه برای کنترل موتورهای سهفاز در اینورترها، تجهیزات تهویه، کمپرسورها، فنهای صنعتی و سامانههای کنترل دور موتور طراحی شده است.
ترکیب شش ترانزیستور IGBT، دیودهای هرزگرد، مدارهای درایور و قابلیتهای حفاظتی در یک پکیج، طراحی مدار قدرت را سادهتر میکند. به همین دلیل این قطعه برای تعمیرکارانی که قصد بازگرداندن برد به شرایط استاندارد کارخانه را دارند، انتخابی کاربردی است.
قیمت این ماژول به موجودی بازار، تعداد سفارش، وضعیت ظاهری، سری تولید و شرایط تأمین بستگی دارد. به علت شباهت برخی کدهای فوجی، توصیه میشود سفارش تنها بر اساس عبارت «ماژول 600 ولت 30 آمپر» انجام نشود. کد کامل روی بدنه، آرایش پایهها و شماره برد باید پیش از خرید کنترل شود.
یکی از مهمترین مزایای این IPM، یکپارچهسازی بخش قدرت و درایور سهفاز در یک بدنه فشرده است. این ساختار تعداد قطعات جانبی مدار را کاهش میدهد و امکان کنترل موتور سهفاز را با پیچیدگی کمتر فراهم میکند.
مزایای مهم آن عبارتاند از:
این قابلیتها باعث میشود 6MBP30VSC060-50 در تعمیر بردهایی که طراحی اصلی آنها بر مبنای همین کد انجام شده، گزینهای مطمئنتر از تغییر مدار یا استفاده از قطعهای با مشخصات نامشخص باشد.
| مشخصه | مقدار |
|---|---|
| کد قطعه | 6MBP30VSC060-50 |
| سازنده | Fuji Electric |
| نوع قطعه | IPM سهفاز |
| ولتاژ کلکتور–امیتر | 600V |
| جریان نامی کلکتور | 30A |
| خروجی پیشنهادی در شرایط دیتاشیت | 18A RMS |
| باس DC پیشنهادی | حداکثر 400V |
| تغذیه درایور | 15V معمول |
| فرکانس PWM | حداکثر 20kHz |
| ولتاژ ایزولاسیون | 1500Vrms / 1min |
| ابعاد تقریبی | 43×29.4mm |
مقدار 30 آمپر، مشخصه جریان کلکتور IGBT در شرایط تعریفشده دیتاشیت است و نباید با جریان خروجی دائم دستگاه یکسان در نظر گرفته شود. مقدار 18 آمپر RMS نیز فقط تحت شرایط مشخصی مانند باس 300 ولت، PWM پنج کیلوهرتز و کنترل دمای پیوند معتبر است.
این ماژول برای راهاندازی و کنترل موتورهای سهفاز توان پایین و متوسط مناسب است و معمولاً در تجهیزات زیر استفاده میشود:
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
برای جلوگیری از سفارش اشتباه، کد روی بدنه باید کاملاً با 6MBP30VSC060-50 مطابقت داشته باشد. علاوه بر کد، موارد زیر را کنترل کنید:
جریانهای پیک 60 یا 90 آمپر درجشده در دیتاشیت، جریان لحظهای تحت شرایط خاص هستند و نباید بهعنوان جریان دائم معرفی شوند. برای نصب نیز استفاده از هیتسینک مناسب، خمیر حرارتی و سطح تماس صاف ضروری است.
حفاظت اضافهجریان این IPM به مدار خارجی شامل شنت، مقایسهگر و شبکه فیلتر وابسته است. بنابراین خرابی مدار سنجش جریان میتواند حتی پس از نصب ماژول سالم، باعث خطا یا آسیب مجدد شود.
مدل 6MBP15VSC060-50 در همان خانواده ولتاژی قرار دارد، اما جریان نامی آن 15 آمپر است؛ درحالیکه نسخه حاضر جریان نامی 30 آمپر دارد. این تفاوت به معنی امکان جایگزینی مستقیم دو مدل نیست.
توان حرارتی، محدودیت جریان، مشخصات برد، ابعاد پکیج و آرایش پایهها باید جداگانه کنترل شوند. نصب یک مدل قویتر بدون بررسی مدار ممکن است باعث ناسازگاری مکانیکی یا عملکرد نامناسب حفاظتها شود.
در سفارش ماژولهای IPM، تنها مشابهبودن ولتاژ و جریان کافی نیست. بررسی کد دقیق، برند، پکیج، پایهبندی و کاربرد برد نقش مهمی در انتخاب صحیح دارد.
توکل الکترونیک امکان استعلام قیمت و موجودی قطعات قدرت را بر اساس کد فنی فراهم میکند. برای دریافت پاسخ دقیقتر، تصویر قطعه معیوب و اطلاعات دستگاه را همراه درخواست ارسال کنید. در سفارشهای تعمیرگاهی و تعدادی نیز بهتر است تعداد موردنیاز از ابتدا اعلام شود تا شرایط تأمین بررسی شود.
خیر. این قطعه یک IPM سهفاز است و علاوه بر شش IGBT و دیودهای داخلی، مدارهای درایور و بخشی از امکانات حفاظتی را در خود جای داده است.
عدد 30 آمپر مشخصه جریان کلکتور است. جریان خروجی مجاز دستگاه به فرکانس سوئیچینگ، هیتسینک، دمای محیط، ضریب توان و شرایط مدار بستگی دارد.
تعویض مستقیم توصیه نمیشود. پایهبندی، پکیج، شرایط درایو، مدار حفاظت و طراحی حرارتی باید بررسی شود.
طبق دیتاشیت، ورودیهای کنترلی برای منطق 3.3 و 5 ولت طراحی شدهاند؛ بااینحال مدار واقعی برد و زمین سیگنال باید کنترل شود.
مسیر حفاظتی اضافهجریان وجود دارد، اما تشخیص جریان به شنت و مدار مقایسهگر خارجی وابسته است. سلامت این قطعات قبل از نصب IPM جدید اهمیت زیادی دارد.
تصویر خوانا از نوشته روی قطعه، عکس کامل برد، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید.
6MBP30VSC060-50 یک ماژول IPM سهفاز 600 ولت و 30 آمپر از Fuji Electric است که برای درایو موتور، کمپرسور و تجهیزات اینورتری طراحی شده است. ساختار یکپارچه، ورودی منطقی استاندارد و امکانات حفاظتی، آن را به گزینهای مناسب برای تعمیر بردهای سازگار تبدیل میکند.
برای استعلام قیمت، بررسی موجودی و سفارش، تصویر ماژول، شماره برد و تعداد موردنیاز را برای کارشناسان فروش توکل الکترونیک ارسال کنید.
| Part Number | 6MBP30VSC060-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 30A-600V |
