ماژول IPM مدل FSAM10SH60A

توضیحات

خرید FSAM10SH60A

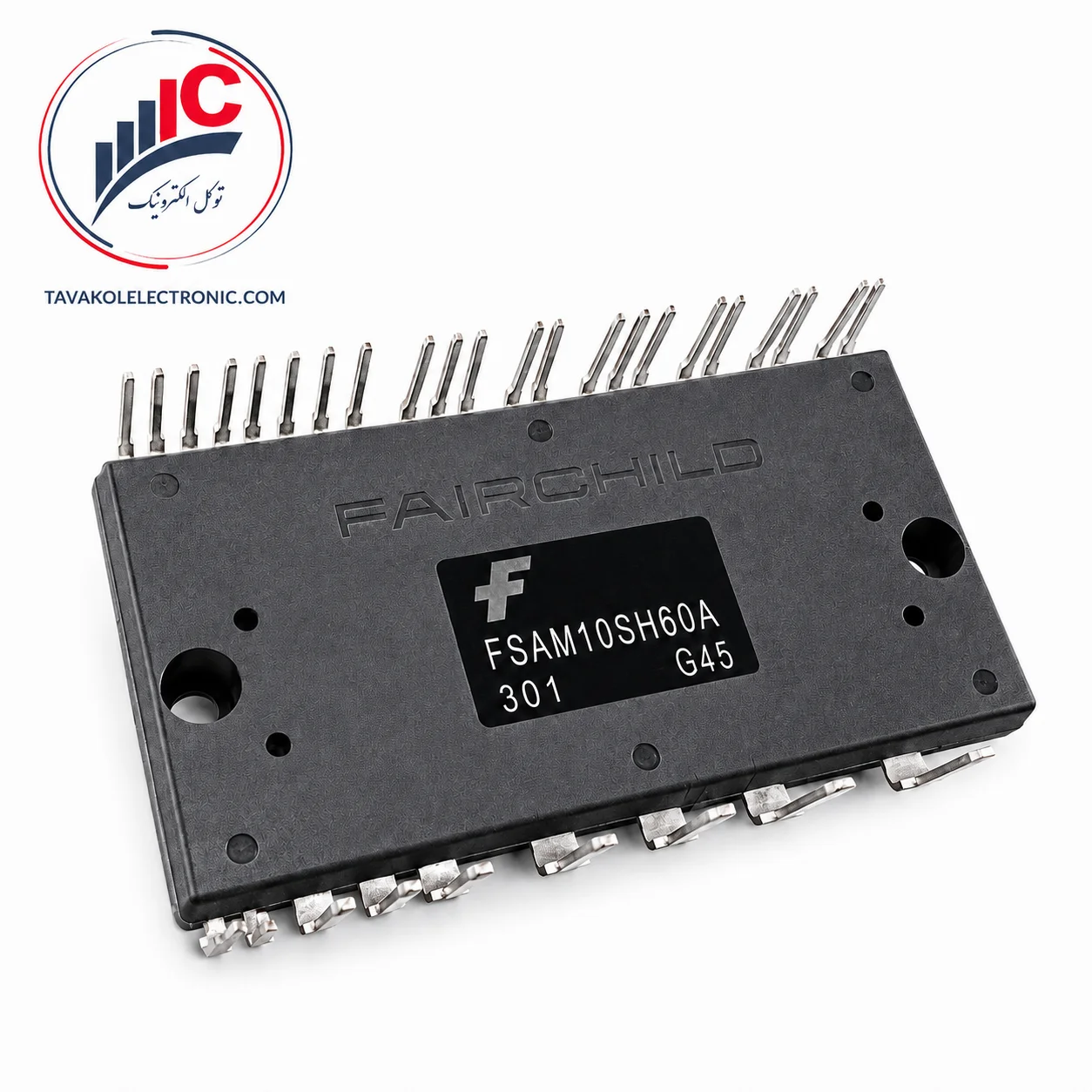

FSAM10SH60A یک ماژول قدرت هوشمند سه‌فاز از سری Motion SPM 2 شرکت Fairchild Semiconductor است که برای ساخت طبقه خروجی اینورتر و کنترل موتورهای AC القایی، BLDC و PMSM طراحی شده است.

بخش قدرت این محصول از شش IGBT به‌همراه دیودهای هرزگرد تشکیل شده و یک اینورتر کامل سه‌فاز DC به AC را در اختیار طراح یا تعمیرکار قرار می‌دهد. ولتاژ نامی کلکتور–امیتر IGBTها 600 ولت و جریان نامی هر کلید در دمای کیس 25 درجه سانتی‌گراد 10 آمپر است. در دمای کیس 100 درجه سانتی‌گراد نیز جریان نامی 9 آمپر اعلام شده و جریان پیک کوتاه‌مدت آن تحت شرایط دیتاشیت تا 20 آمپر می‌رسد.

این ماژول دارای گیت‌درایورهای داخلی، مدارهای Level Shifting ولتاژ بالا، حفاظت افت ولتاژ و حفاظت اتصال کوتاه است. پایه‌های منفی NU، NV و NW نیز به‌صورت مجزا در اختیار مدار قرار گرفته‌اند تا اندازه‌گیری جریان هر سه فاز امکان‌پذیر باشد.

براساس دیتاشیت، توان اینورتر پیشنهادی این مدل حدود 0.5 کیلووات در ورودی 100 تا 253 ولت AC است. بااین‌حال، توان قابل استفاده واقعی به شرایط حرارتی، هیت‌سینک، نوع موتور، فرکانس PWM و طراحی کامل برد بستگی دارد.

برای دریافت قیمت روز، استعلام موجودی و سفارش FSAM10SH60A با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم FSAM10SH60A

• اینورتر کامل سه‌فاز مبتنی بر شش IGBT
• گیت‌درایور داخلی برای بخش High Side و Low Side
• مدار HVIC داخلی برای انتقال فرمان‌های منطقی
• ورودی‌های فرمان سازگار با منطق 3.3 و 5 ولت
• حفاظت افت ولتاژ تغذیه High Side و Low Side
• حفاظت اتصال کوتاه برای IGBTهای Low Side
• خروجی خطای VFO
• ترمیستور NTC داخلی برای مانیتورینگ دما
• پایه‌های مجزای NU، NV و NW برای سنجش جریان سه فاز
• قابلیت تنظیم سطح حفاظت جریان با مقاومت خارجی RSC
• زیرلایه سرامیکی با مقاومت حرارتی پایین
• ورودی‌های کنترلی از نوع Active Low

کاربردهای محصول

طبق دیتاشیت Fairchild، FSAM10SH60A برای کنترل حرکت در تجهیزات خانگی و موتورهای صنعتی طراحی شده است.

کاربردهای قابل اتکا عبارت‌اند از:

• کنترل موتورهای AC القایی
• درایو موتورهای BLDC
• کنترل موتورهای PMSM
• برد اینورتر لوازم خانگی
• تجهیزات کنترل موتور صنعتی کم‌قدرت
• سیستم‌های اینورتر حدود 0.5 کیلووات
• مدارهای سنجش جریان سه‌شنت
• تعمیر بردهایی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند

این محصول جایگزین عمومی تمام ماژول‌های 600 ولت و 10 آمپر نیست. پین‌آوت، نوع ورودی Active Low، مدار Bootstrap، حفاظت جریان و ابعاد پکیج باید با برد دستگاه تطبیق داده شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

پیش از خرید FSAM10SH60A، کد روی قطعه قبلی و شماره برد را به‌طور کامل بررسی کنید. این ماژول دارای 32 پایه و پکیج نسبتاً بزرگ S32AA-032 است و ظاهر آن با برخی مدل‌های Motion SPM مشابه است.

موارد زیر باید پیش از سفارش بررسی شوند:

• پارت‌نامبر کامل FSAM10SH60A
• پکیج S32AA-032
• تعداد و ترتیب 32 پایه
• ورودی مثبت باس DC در پایه P
• خروجی‌های U، V و W
• پایه‌های منفی NU، NV و NW
• ورودی‌های High Side و Low Side
• Active Low بودن فرمان‌ها
• پایه خروجی خطا VFO
• پایه‌های CSC، CFOD و RSC
• پایه‌های VTH و RTH مربوط به NTC
• مدار Bootstrap خارجی هر سه فاز
• ابعاد بدنه و محل پیچ‌های نصب

برخلاف برخی ماژول‌های جدیدتر، دیودهای Bootstrap در مدار مرجع این محصول بیرون از ماژول قرار گرفته‌اند. هنگام تعمیر برد باید دیودها، مقاومت‌ها و خازن‌های Bootstrap نیز بررسی شوند.

هنگام استعلام موجودی FSAM10SH60A بهتر است تصویر واضح قطعه قبلی، مدل دستگاه، شماره PCB و تعداد موردنیاز ارسال شود.

اطلاعات فنی قابل اتکا

حفاظت اتصال کوتاه فقط برای IGBTهای Low Side عمل می‌کند. سطح حفاظت جریان با مقاومت خارجی RSC و مقاومت‌های شنت هر فاز تنظیم می‌شود؛ بنابراین مقدار این قطعات باید مطابق طراحی اصلی برد حفظ شود.

ترمیستور داخلی نیز برای پایش دما است و به‌تنهایی خاموش‌شدن حرارتی خودکار ماژول را تضمین نمی‌کند. کنترلر برد باید مقدار NTC را اندازه‌گیری کرده و واکنش مناسب انجام دهد.

نکات تعویض و نصب

پیش از تعویض ماژول، باس DC و خازن‌های اصلی باید کاملاً تخلیه شوند و اصول حفاظت ESD رعایت شود.

موارد زیر قبل از نصب قطعه جدید بررسی شوند:

• تغذیه 15 ولت مدار درایور
• دیودها و خازن‌های Bootstrap
• مقاومت‌های شنت NU، NV و NW
• مقاومت تنظیم حفاظت RSC
• مدار CSC و CFOD
• خروجی خطای VFO
• فرمان‌های MCU
• اتصال کوتاه یا نشتی موتور
• خازن‌های باس DC
• هیت‌سینک و خمیر حرارتی

گشتاور پیشنهادی پیچ‌های M4 برابر 0.98 نیوتن‌متر است. پیچ‌ها باید به‌ترتیب و با فشار یکنواخت بسته شوند؛ زیرا سفت‌کردن نامتقارن می‌تواند به زیرلایه سرامیکی آسیب برساند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت فعالیت دارد.

مزایای خرید شامل موارد زیر است:

• بررسی پارت‌نامبر پیش از سفارش
• امکان ارسال تصویر قطعه معیوب
• استعلام قیمت و موجودی روز
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

سوالات متداول

FSAM10SH60A چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT از خانواده Motion SPM 2 است.

ولتاژ و جریان این مدل چقدر است؟

ولتاژ نامی IGBTها 600 ولت و جریان هر کلید در دمای کیس 25 درجه سانتی‌گراد 10 آمپر است.

آیا NTC داخلی دارد؟

بله، ترمیستور NTC داخلی برای پایش دما از طریق پایه‌های VTH و RTH در دسترس است.

آیا دیود Bootstrap داخلی دارد؟

خیر. مدارهای پیشنهادی دیتاشیت از دیود و خازن Bootstrap خارجی برای هر سه فاز استفاده می‌کنند.

آیا FSAM10SH60A حفاظت اتصال کوتاه دارد؟

بله، اما حفاظت اتصال کوتاه فقط برای IGBTهای Low Side عمل می‌کند و به مقاومت RSC و شنت‌های خارجی وابسته است.

آیا ورودی‌های این مدل Active High هستند؟

خیر. ورودی‌های فرمان این محصول Active Low هستند و این موضوع هنگام جایگزینی اهمیت زیادی دارد.
