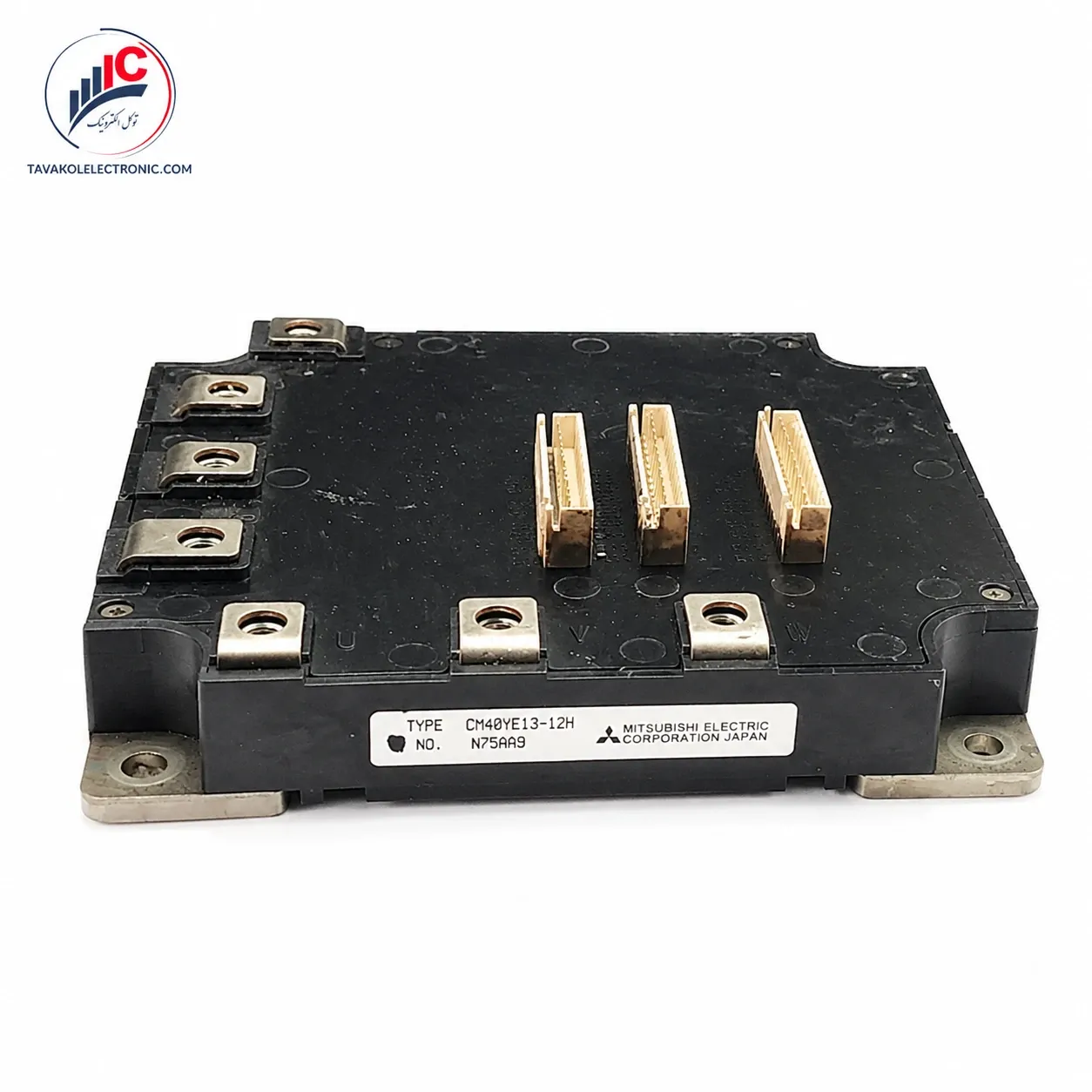

ماژول IGBT مدل CM40YE13-12H

توضیحات

🔴 معرفی جامع CM40YE13-12H

در طراحی مدارهای الکترونیک قدرت مدرن و تعمیرات تخصصی تجهیزات اتوماسیون کامپکت، بهینه‌سازی فضا در کنار حفظ کارایی فرکانسی، چالش اصلی مهندسان است. ماژول آی‌جی‌بی‌تی CM40YE13-12H ساخت شرکت پیشرو میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمه‌هادی صنعتی، مینیاتوری و فوق‌العاده هوشمند است که در کلاس ولتاژ 600V و جریان نامی مداوم 40A طراحی و به بازار اتوماسیون عرضه شده است.

این ماژول ویژه با ساختار پکیج مینیاتوری و پین‌های سوزنی (PCB Pins) طراحی شده که امکان مونتاژ مستقیم و فشرده را روی بردهای الکترونیکی فراهم می‌سازد. پسوند کانون 12H در پارت‌نامبر این قطعه نشان‌دهنده اصالت آن در دسته تراشه‌های فرکانس بالا (High Frequency Operation) میتسوبیشی است؛ این بدین معناست که ماژول CM40YE13-12H توانایی سوئیچینگ فوق‌سریع با کمترین تلفات دینامیکی و حرارتی را داراست. ساختار داخلی این قطعه مجهز به تراشه‌های آی‌جی‌بی‌تی نسل جدید به همراه دیودهای هرزگرد سوپرفست (Discrete Super-Fast Recovery Free-Wheel Diode) موازات معکوس است. بیس‌پلیت این ماژول به طور کامل از مدار داخلی عایق‌بندی شده است (Insulated Type) تا انتقال حرارت به هیت‌سینک مشترک آلومینیومی بدون ریسک اتصال کوتاه انجام شود. خرید CM40YE13-12H برای بردهای کنترل موتور فرکانسی، بهترین راهکار افزایش راندمان است.

📋 مشخصات فنی CM40YE13-12H

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه فرکانسی بر اساس مستندات رسمی کاتالوگ کمپانی میتسوبیشی به صورت منظم در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

پکیج فشرده، سرعت سوئیچینگ فرکانس بالا و جریان نامی 40 آمپری، مدل CM40YE13-12H را به گزینه‌ای ایده‌آل برای تجهیزات صنعتی و تجاری زیر تبدیل کرده است:

• اینورترهای مینیاتوری و درایوهای کامپکت (VFD): استفاده در بردهای کنترل دور موتورهای سه فاز کوچک خانگی و کارگاهی.

• سیستم‌های سروو درایو و موشن کنترل مینیاتوری: تامین توان ماشین‌آلات دقیق سی‌ان‌سی (CNC) رومیزی، فیدرهای آزمایشگاهی و بازوهای رباتیک کوچک.

• تهویه مطبوع و چیلرهای اینورتری: به کارگیری در سیستم‌های تهویه پیشرفته تجاری و خانگی (Air Conditioners) جهت کاهش مصرف انرژی.

• منابع تغذیه سوییچینگ (SMPS) توان متوسط: ساخت مبدل‌های ولتاژ متناوب و مستقیم در دستگاه‌های آزمایشگاهی و مخابراتی.

✨ مزایای رقابتی قطعه

۱. تکنولوژی فرکانس بالای سری H: تراشه‌های تعبیه‌شده در مدل CM40YE13-12H دارای سرعت بالایی در خاموش و روشن شدن هستند که این امر تلفات دینامیکی (Switching Losses) مدار را در فرکانس‌های بالا به شدت کاهش می‌دهد و راندمان را بالا می‌برد.

۲. طراحی فشرده پایه سوزنی (PCB Pins): ساختار پایه‌های این ماژول به گونه‌ای است که نیاز به سیم‌کشی یا شمش‌های سنگین را کاملاً حذف کرده و به طور مستقیم روی برد الکترونیکی لحیم می‌شود که باعث کاهش چشمگیر نویز الکتریسیته و صرفه‌جویی در فضای بورد می‌گردد.

۳. پکیج تماماً عایق (Insulated Baseplate): کفی فلزی قطعه کاملاً از لایه‌های ظریف سیلیکونی داخلی ایزوله است که فرآیند انتقال حرارت به هیت‌سینک آلومینیومی را بدون نیاز به لایه‌های میکای اضافی فراهم می‌کند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM40YE13-12H:

• دقت ویژه در دمای لحیم‌کاری پایه‌ها: از آنجا که پایه‌های این ماژول به صورت پین‌های سوزنی مستقیم روی پی‌سی‌بی لحیم می‌شوند، استفاده از هویه‌های بی‌کیفیت یا اعمال حرارت مفرط طولانی‌مدت می‌تواند به تراشه‌های سیلیکونی داخلی آسیب جدی بزند. حتماً از استاسیون‌های لحیم‌کاری با دمای کنترل‌شده استفاده کنید.

• ضخامت میکرونی و یکنواخت خمیر سیلیکون: به دلیل فشرده بودن پکیج فیزیکی قطعه، مدیریت حرارتی در ماژول CM40YE13-12H فوق‌العاده حیاتی است. پیش از پیچ کردن به هیت‌سینک، لایه‌ای بسیار نازک و کاملاً یکنواخت از خمیر سیلیکون مرغوب را اعمال کنید تا هیچ حباب هوایی باقی نماند.

• رعایت گشتاور پیچ‌های بدنه: هنگام اتصال قطعه به هیت‌سینک، فشار پیچ‌ها را در محدوده مجاز کاتالوگ (حداکثر 2.0 نیوتن‌متر) تنظیم کنید. فشار بیش از حد به بدنه پلاستیکی قطعه آسیب می‌زند یا کفی فلزی را تاب‌دار می‌کند.

• مشخصات مکانیکی و حرارتی	مقادیر مستند کاتالوگ	توضیحات فنی کاتالوگ
  دمای کاری مجاز لایه سیلیکون	-40 تا 150 درجه	محدوده عملکرد استاندارد و بسیار ایمن تراشه
  نوع اتصال پایه‌ها	پین‌های سوزنی (PCB Mounting Pins)	طراحی شده برای نصب و لحیم‌کاری مستقیم روی بردهای پی‌سی‌بی
  ساختار پکیج فیزیکی	عایق‌بندی شده کامپکت (Insulated)	بدنه فشرده پلیمری مقاوم در برابر حرارت بالا
  گشتاور پیچ‌های اتصال به هیت‌سینک	1.5 تا 2.0 Nm	گشتاور مکانیکی بهینه برای بستن پیچ‌های بدنه ماژول

🛒 قیمت و خرید CM40YE13-12H

به دلیل ساختار خاص و پکیج پایه سوزنی ماژول‌های سری YE میتسوبیشی، نمونه‌های تقلبی، ریمارک یا استوک‌های بازسازی شده غیراستاندارد در بازار فیزیکی یافت می‌شوند. استفاده از قطعه فیک یا فرسوده می‌تواند باعث سوختن آنی بخش درایور فرمان و میکروکنترلرهای گران‌قیمت بورد شما شود. فروشگاه توکل الکترونیک با تکیه بر سال‌ها تخصص در واردات مستقیم قطعات الکترونیک قدرت، اصالت و سلامت تراشه سیلیکون ماژول CM40YE13-12H ساخت ژاپن را کاملاً تضمین می‌کند.

با توجه به نوسانات نرخ ارز و تغییرات موجودی انبار فیزیکی بازار، جهت استعلام قیمت روز CM40YE13-12H و دریافت مشاوره فنی و مهندسی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
