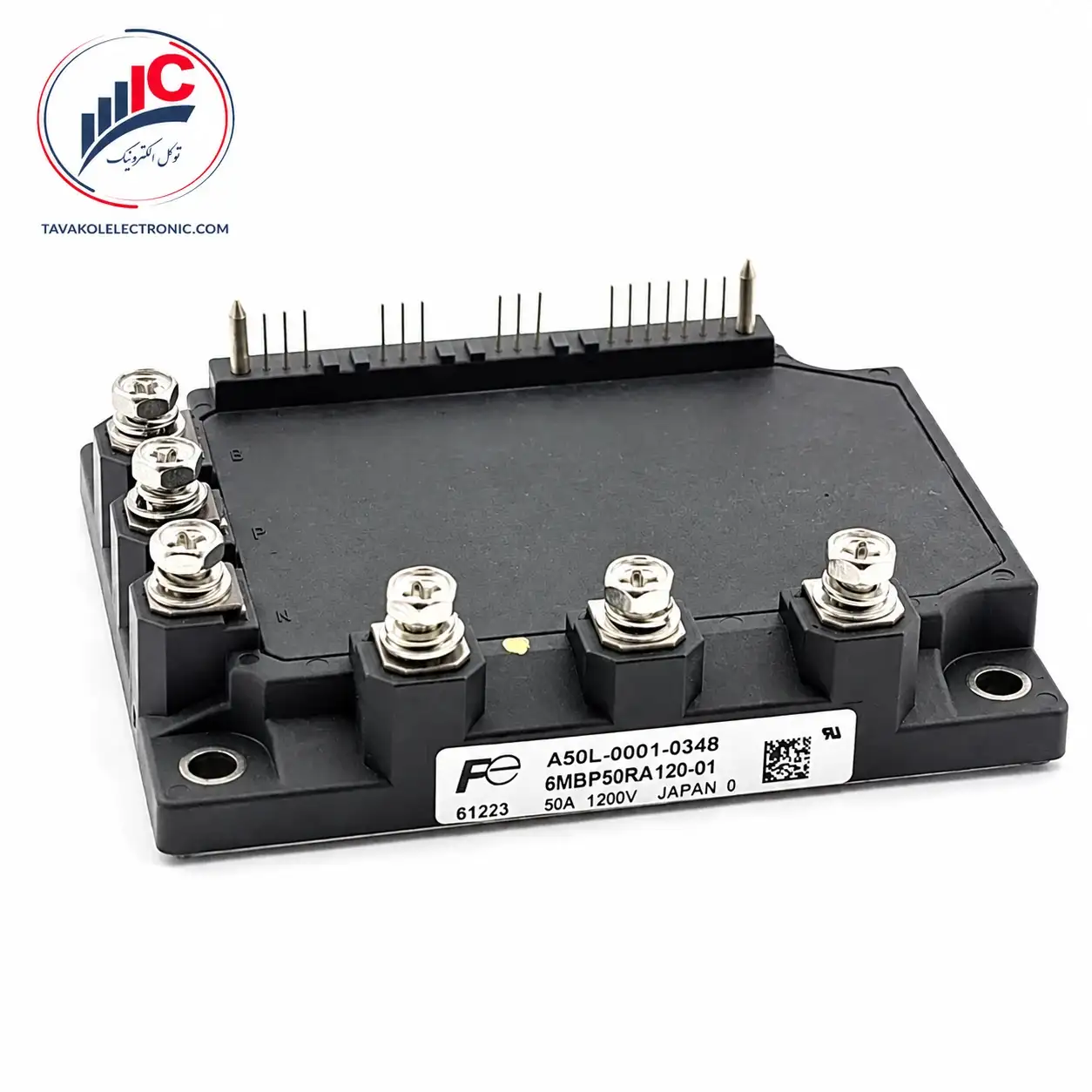

در خطوط تولید صنعتی و ماشینآلاتی که با برق سهفاز ۳۸۰ تا ۴۸۰ ولت کار میکنند، پدیدههایی مثل ولتاژهای هجومی برگشتی (Surge) و جریانهای استارت سنگین موتور، بزرگترین تهدید برای لایه سوئیچینگ خروجی هستند. اگر درایو فرکانسی، دستگاه تزریق پلاستیک یا اینورتر دستگاه شما دچار آسیب حرارتی شده و بخش خروجی آن قفل کرده است، خرید ماژول قدرت 6MBP50RA120-04 ساخت برند اصیل Fuji Electric ژاپن، مطمئنترین راهکار برای احیای پایدار و بدون ریسک مدار قدرت است. این قطعه یک ماژول IGBT تراز اول با ساختار پل سهفاز کامل (پیکربندی ۶ تایی یا 6-Pack) است که با سد ولتاژی بسیار بالای ۱۲۰۰ ولت و ظرفیت جریانی ۵۰ آمپر واقعی، تعادل بینظیری را بین توان سوئیچینگ و دوام الکتریکی برقرار کرده است.
📌 چرا خرید این قطعه برای تجهیزات ۱۲۰۰ ولتی یک ضرورت است؟ پارتنامبر 6MBP50RA120-04 مجهز به لایه عایق بیسپلیت ارتقایافته (پسوند -04) است که نرخ انتقال حرارت به هیتسینک فلزی را به شدت بالا میبرد. از آنجا که این ماژول فاقد مدار درایور داخلی است (برعکس سریهای IPM)، دست مهندسان طراح و تکنسینهای تعمیرات را برای اعمال آتش گیت از طریق مدارهای درایور مستقل، ایزولاتورها و اپتوکوپلرهای اختصاصی کاملاً باز میگذارد و تطبیقپذیری بالایی با بردهای کنترل قدیمی و جدید دارد.
مشخصات الکتریکی بارز ماژول IGBT مدل 6MBP50RA120-04 جهت تطبیق با قطعه معیوب:
| مشخصات فنی و شاخصهای اصالت کالا | مقادیر نامی و تجاری سری IGBT-1200V |
| پارتنامبر دقیق کالا (Part Number) | 6MBP50RA120-04 |
| برند سازنده (Brand) | Fuji Electric (اصل ژاپن) |
| ولتاژ کلکتور – امیتر (VCES) | 1200 ولت (سد ولتاژی فوقالعاده بالا جهت ایمنی در برق سهفاز صنعتی) |
| ظرفیت جریاندهی نامی کلکتور (IC) | 50 آمپر مداوم (تحمل عالی بارهای سلفی و گشتاور استارت موتورها) |
| پیکربندی داخلی تراشهها | آرایش 6-Pack (پل سهفاز کامل خروجی شامل ۶ عدد IGBT مجزا) |
| فناوری لایه ترانزیستورها | لایه نوین کمتلفات ولتاژ اشباع (Low VCE-sat) همگام با دیودهای فوقسریع FWD |
| نوع اتصالات و پایهها | پایههای پینی (Pin Type) جهت لحیمکاری مستقیم و مستحکم روی بورد قدرت |
با توجه به ساختار ۱۲۰۰ ولتی و جریان ۵۰ آمپری، ماژول 6MBP50RA120-04 قطعه کلیدی سیستمهای زیر است:
اینورترها و درایوهای فرکانسی سهفاز (VFD): بخش سوئیچینگ خروجی قدرت در درایوهای ۵۰ آمپری متصل به برق شبکه کارخانجات جهت مدیریت دور موتورهای سهفاز سنگین.
سیستمهای درایو آسانسورها و بالابرهای هیدرولیک: واحدهای سوئیچینگ اینورتر جهت تامین گشتاور بالا، حرکت فوقالعاده نرم کابین و ترمزگیریهای ایمن و دائمکار.
ماشینآلات اتوماسیون کارخانهای و بازوهای رباتیک: تامین توان خروجی در آمپلیفایرهای درایو سروو موتور که دائم در فازهای شتاب و توقف داینامیک هستند.
یوپیاسهای صنعتی (UPS) و منابع تغذیه توان بالا: مدار مبدل خروجی در سیستمهای پشتیبان انرژی دیتاسنترها و تجهیزات تصویربرداری بیمارستانی (پایداری بدون وقفه).
ایمنی مطلق با سد ولتاژی ۱۲۰۰ ولت: این ماژول به جای سد ولتاژی معمول ۶۰۰ ولت، تا ۱۲۰۰ ولت مقاومت نامی دارد که این ویژگی ریسک سوختن قطعه بر اثر پدیدههای پرتاب ولتاژ (Surge) و لگدهای سلفی موتور را به نزدیک صفر میرساند.
تلفات سوئیچینگ حرارتی بسیار پایین: تراشههای این پکیج با دیودهای فرکانسی نسل جدید بازیابی نرم (Soft Recovery FWD) جفت شدهاند که این ویژگی پدیده رینگینگ ولتاژ و حرارت قطعه را زیر فرکانسهای بالا به شدت کاهش میدهد.
بیسپلیت مسی عایقشده (Isolated Base): لایه سرامیکی داخلی قطعه (DBC) استاندارد ایزولاسیون ولتاژی فوقالعاده بالایی را بین مدارهای قدرت و هیتسینک فلزی فراهم میکند تا ریسک برقدار شدن بدنه دستگاه به صفر برسد.
خطر قطعات فیک و ریبرند استوک برای مدار درایور: به دلیل ارزش تجاری بالای ماژول ۱۲۰۰ ولتی 6MBP50RA120-04، نمونههای تقلبی یا استوک شستشو شده در بازار وجود دارند. قطعات فیک به دلیل ظرفیت خازنی نامتوازن گیت (Cies)، جریان بالایی از اپتوکوپلرهای برد آتش میکشند و علاوه بر سوختن خود قطعه، باعث ذوب شدن مدار درایور گیت و بردهای فرمان جانبی میشوند. خرید قطعه اورجینال، ضامن سلامت کل برد است.
ضخامت میکرونی و یکدست خمیر سیلیکون: به دلیل ولتاژ کاری بالا، انتقال حرارت سریع تراشههای پل سهفاز بسیار حیاتی است. خمیر سیلیکون زیر قطعه باید با کاردک به صورت بسیار نازک، بدون حباب هوا و کاملاً یکنواخت پخش شود تا از سوختن موضعی (Hot Spot) جلوگیری شود.
گشتاور استاندارد و ضربدری پیچها: برای جلوگیری از تاب برداشتن لایه مسی و ترک خوردن لایه سرامیکی ایزوله داخلی، پیچهای اتصال ماژول به هیتسینک فلزی باید دقیقاً به صورت ضربدری و متوازن سفت شوند.
تهیه نیمههادیهای قدرت حساسی مانند ماژول 6MBP50RA120-04 به دلیل حساسیتهای بالای خطوط تولید، نیازمند تکیه بر یک تامینکننده متخصص و معتبر است. فروشگاه توکل الکترونیک با سالها تجربه تخصصی در زنجیره تامین قطعات قدرت، اصالت ۱۰۰٪، سلامت فنی و کیفیت پایدار این ماژول IGBT ژاپنی را برای صنایع شما تضمین میکند. جهت استعلام قیمت روز، موجودی انبار و دریافت مشاوره فنی، با کارشناسان ما در تماس باشید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBP50RA120-04 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 50A-1200V |
