TC962CPA یک مبدل DC-DC از نوع شارژ پمپ با قابلیت تأمین جریان خروجی بالا است که توسط Microchip Technology عرضه میشود. این قطعه برای مدارهایی مناسب است که به تبدیل ولتاژ با ساختار شارژ پمپ و جریان خروجی قابلتوجه نیاز دارند.
محدوده ولتاژ تغذیه کاری این قطعه از 3 تا 18 ولت است و حداکثر جریان خروجی اعلامشده آن 80 میلیآمپر است. نسخه موردنظر در پکیج 8-Pin Plastic DIP ارائه میشود و محدوده دمای کاری آن از 0 تا +70 درجه سانتیگراد است.
| ویژگی | مقدار |
|---|---|
| نوع قطعه | مبدل DC-DC شارژ پمپ با جریان بالا |
| ولتاژ تغذیه کاری | 3 تا 18 V |
| حداکثر جریان خروجی اعلامشده | 80 mA |
| پکیج | 8-Pin Plastic DIP |
| دمای کاری | 0 تا +70 °C |
| فرکانس نوسانساز | 12 یا 24 kHz، وابسته به وضعیت پایه 6 |
فرکانس نوسانساز با وضعیت پایه 6 تعیین میشود. اگر پایه 6 باز باشد، فرکانس 12 کیلوهرتز است؛ با اتصال این پایه به زمین، فرکانس به 24 کیلوهرتز میرسد.
مقاومت منبع خروجی در بار 20 میلیآمپر و تغذیه 15 ولت، مقدار معمول 32 اهم و حداکثر 37 اهم دارد. در بار 80 میلیآمپر و همان ولتاژ تغذیه، این مقادیر بهترتیب 35 و 40 اهم هستند.
بازده توان در بار 2 کیلواهم، حداقل 93 درصد و مقدار معمول آن 97 درصد است. بازده ولتاژ نیز در مقاومت بار بینهایت، مقدار معمول 99.9 درصد و حداقل 99 درصد اعلام شده است.
کاربردهای این مبدل شامل رایانههای قابلحمل، درایوهای دیسک، تجهیزات ابزار دقیق فرایندی و کنترلرهای مبتنی بر ریزپردازنده است.
این قطعه یک مرجع زنر داخلی نیز دارد. ولتاژ زنر در جریان 5 میلیآمپر، حداقل 6.0 ولت، مقدار معمول 6.2 ولت و حداکثر 6.4 ولت است. امپدانس داخلی زنر در بازه جریان 2.5 تا 7.5 میلیآمپر، مقدار معمول 12 اهم اعلام شده است.
برای ثبت سفارش، نام قطعه و تعداد موردنیاز را اعلام کنید تا قیمت و موجودی روز بررسی شود. ارسال به سراسر کشور انجام میشود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد. اگر برای مدار خود به خرید IC نیاز دارید، مشخصات تغذیه، جریان، دمای کاری و پکیج را با اطلاعات قطعه مقایسه کنید.
این قطعه یک مبدل DC-DC شارژ پمپ با جریان خروجی بالا است و حداکثر جریان خروجی اعلامشده آن 80 میلیآمپر است.
پکیج این نسخه 8-Pin Plastic DIP است و محدوده دمای کاری آن از 0 تا +70 درجه سانتیگراد اعلام شده است.
با باز بودن پایه 6، فرکانس 12 کیلوهرتز است. اتصال پایه 6 به زمین، فرکانس نوسانساز را به 24 کیلوهرتز میرساند.
این مبدل برای مدارهایی مناسب است که به تغذیه 3 تا 18 ولت، جریان خروجی تا 80 میلیآمپر و ساختار شارژ پمپ نیاز دارند. پیش از سفارش، محدوده تغذیه، جریان بار، وضعیت پایه 6، دمای کاری و پکیج را با نیاز مدار تطبیق دهید. برای بررسی موجودی، دریافت قیمت روز و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | TC962CPA |
|---|---|
| پکیج | PDIP-8 |

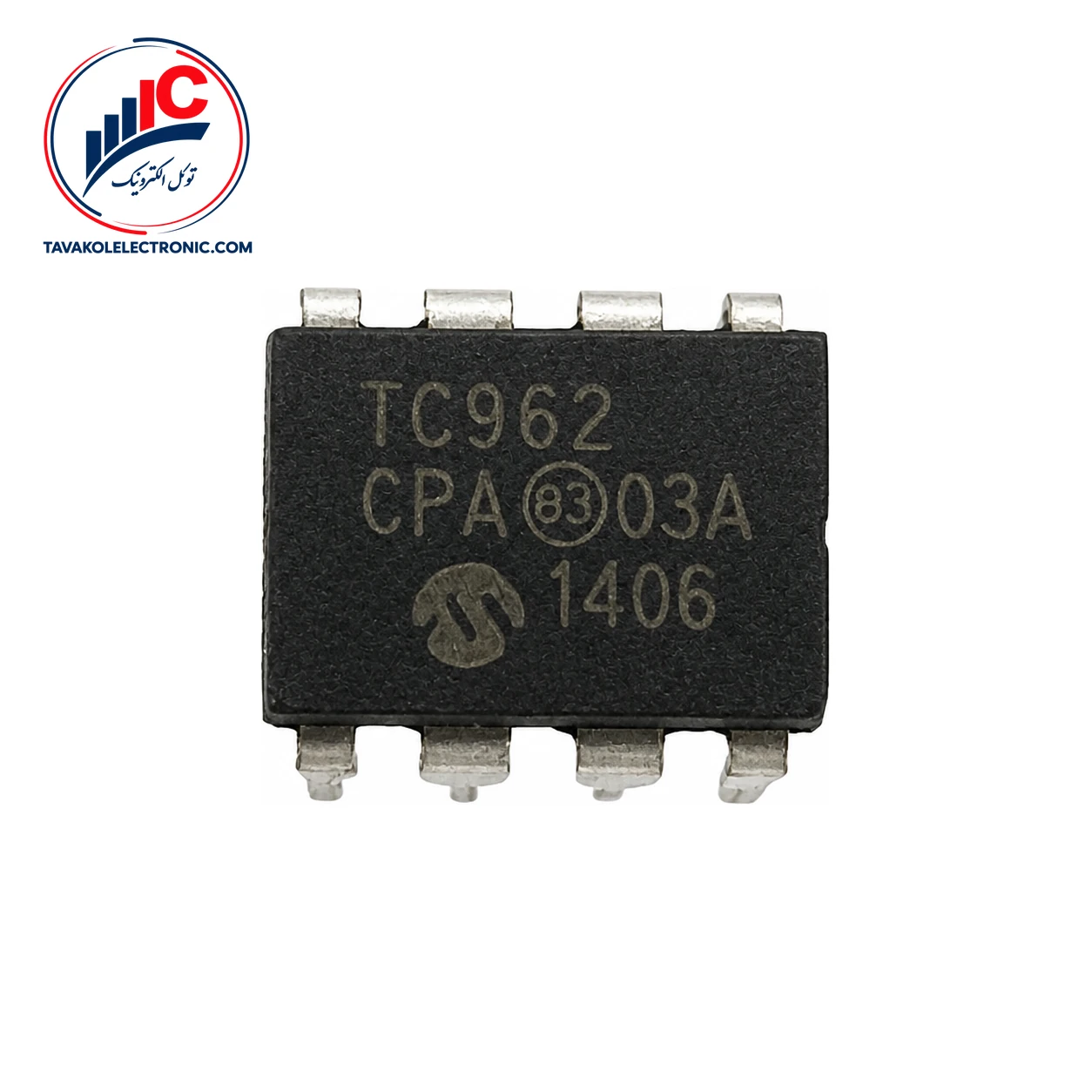

آی سی TC962CPA
