توضیحات

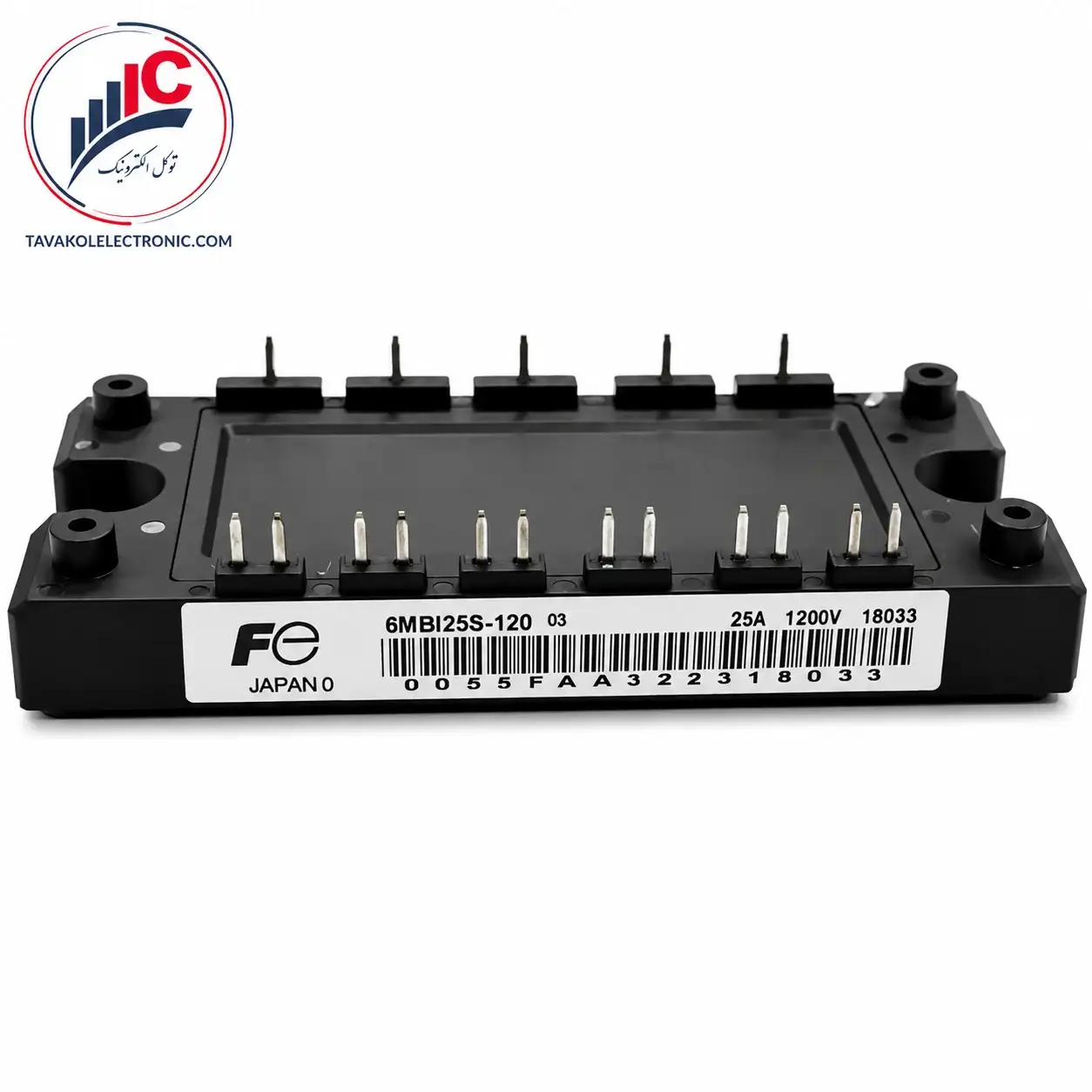

🔴 ماژول IGBT فوجی ۶ تایی 6MBI25S-120-03

در مهندسی الکترونیک قدرت و طراحی درایورهای صنعتی کم‌توان تا متوسط، پایداری عملکرد قطعه در برابر نوسانات شدید ولتاژ خط، اولویت اول است. ماژول 6MBI25S-120-03 ساخت برند مطرح Fuji Electric ژاپن، یک راهکار تمام‌عیار و فوق‌العاده منسجم از سری تخصصی S این کمپانی است. این قطعه به صورت یک پکیج شش‌تایی کامپکت (6 in one-package) مهندسی شده که یک پل سه‌فاز کامل را در یک بدنه ایزوله و بهینه تشکیل می‌دهد. این ساختار مینیاتوری در ماژول 6MBI25S-120-03، نیاز به سیم‌کشی‌های پرنویز و مجزا را حذف کرده و اتلاف انرژی در لایه گیت را به حداقل ممکن می‌رساند.

📊 تحلیل فنی کاتالوگ: این ماژول سخت‌کار برخلاف ابعاد فشرده‌اش، توانایی تحمل ولتاژ کلکتور-امیتر غول‌آسای ۱۲۰۰ ولت را دارد. ظرفیت جریان‌دهی نامی مداوم آن ۲۵ آمپر واقعی است که آن را به گزینه‌ای ایده‌آل برای بردهای کنترل موتور سه‌فاز با توان محدود تبدیل می‌کند. پسوند 03- در این پارت‌نامبر نشان‌دهنده بهینه‌سازی ترمینال‌ها جهت اتصال مستقیم و بدون لرزش روی فیبر مدار چاپی (PCB Mount) است.

📋 جدول مشخصات فنی و ساختاری قطعه (Technical Parameters)

پارامترهای حیاتی الکتریکی استخراج‌شده از کاتالوگ رسمی این نیمه‌هادی قدرت جهت محاسبات مهندسان مدار در جدول زیر درج شده است:

🛠️ کاربردهای استراتژیک و صنعتی

با توجه به ساختار کامپکت سه‌فاز کامل و جریان ۲۵ آمپری پکیج 6MBI25S-120-03، این قطعه انتخاب اول طراحان در بخش‌های زیر است:

• اینورترهای مینیاتوری و سبک (VFD): کنترل دور موتورهای الکتریکی سه فاز کوچک در ماشین‌آلات بسته‌بندی و تسمه‌نقاله‌ها

• سروو درایوهای دقیق کارگاهی: بخش آمپلی‌فایر قدرت در سیستم‌های سوئیچینگ بازوهای رباتیک و ماشین‌های CNC کم‌توان

• منابع تغذیه بدون وقفه (UPS): مدار اینورتر خروجی در یوپی‌اس‌های توان پایین اداری و آزمایشگاهی

• اینورترهای تهویه مطبوع (AC Inverters): سیستم‌های مدرن کنترل کمپرسور در چیلرها و اسپلیتهای اینورتری صنعتی

✨ مزایای ساختاری و مهندسی قطعه

• ابعاد بسیار فشرده و طراحی بهینه: ساختار P.C.board mount در ماژول 6MBI25S-120-03 اجازه می‌دهد که قطعه با کمترین اشغال فضا مستقیماً روی برد اصلی لحیم شود.

• افت ولتاژ آستانه بسیار پایین: این مزیّت باعث می‌شود که حتی در فرکانس‌های سوئیچینگ بالا، میزان داغ شدن قطعه به شدت کنترل‌شده باقی بماند.

• دیودهای هرزگرد داخلی با بازیابی نرم: سرعت بازیابی معکوس فوق‌العاده کوتاه دیودها، چیپ‌های داخلی ماژول را در برابر ضربات بارهای سلفی شدید موتورها بیمه می‌کند.

⚠️ راهنمای مهندسی نصب برای جلوگیری از سوختن قطعه

1. اعمال یکنواخت خمیر سیلیکون مرغوب: به دلیل ابعاد کوچک این ماژول ۲۵ آمپری، تمرکز حرارت در نقاط کوچک (Hot Spot) می‌تواند قطعه را فوراً بسوزاند. لایه خمیر سیلیکون زیر بیس‌پلیت مسی باید کاملاً نازک، یکنواخت و بدون حباب هوا باشد.

2. رعایت گشتاور متوازن پیچ‌های بدنه: پیچ‌های اتصال ماژول 6MBI25S-120-03 به هیت‌سینک باید با گشتاور استاندارد کاتالوگ و به صورت ضربدری سفت شوند. فشار بیش از حد یا نامتوازن، لایه سرامیکی ایزوله داخلی (DBC) را ترک داده و قطعه را منفجر می‌کند.

3. اصالت قطعه برای خطوط حساس: نمونه‌های استوک غیراستاندارد یا قطعات فیک به دلیل ناخالصی در ساختار گیت، توان مهار ولتاژ ۱۲۰۰ ولت را نداشته و با اولین استارت اینورتر اتصال کوتاه می‌کنند. خرید نسخه اورجینال ضامن سلامت کل سیستم شماست.

🛒 جمع‌بندی و اصالت خرید

ماژول IGBT فوجی 6MBI25S-120-03 یک نیمه‌هادی قدرت فوق‌العاده منسجم، بهینه و با راندمان بالاست که طول عمر بالا و عملکرد پایدار دستگاه‌های شما را تضمین می‌کند. فروشگاه توکل الکترونیک با سال‌ها تجربه در زنجیره تامین تجهیزات قدرت، اصالت و کیفیت این قطعه ژاپنی اورجینال را برای پروژه‌های اتوماسیون شما گارانتی می‌کند.
